Cuadro de instalación

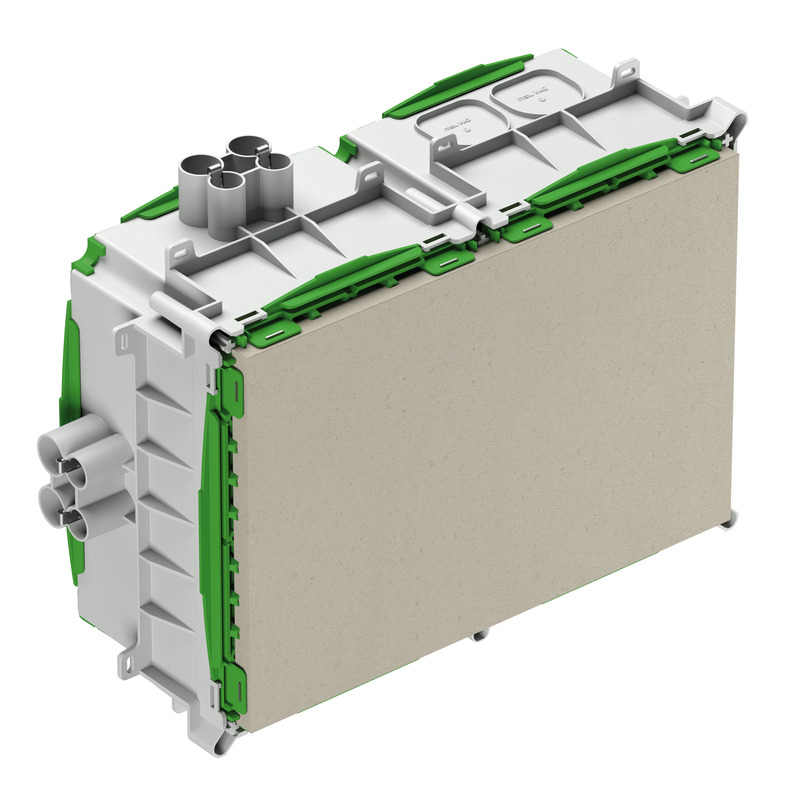

IBTLED 3-f E

Número de producto: 98220202 | Dimensiones: 227 x 400 x 135 mm

Cuadro de instalación, para prefabricado, sin halógenos, para el montaje de luces NV/HV/LED y altavoces, sistemas de aviso y llamada, para la instalación de luces VDE comprobadas según DIN EN 60598 (VDE 0711), así como señalización F o MM, con grado de protección IP30, Tensión aislante de medición: 400V AC, sin halógenos

altura máxima de montaje de luces, altavoces, sistemas de aviso y llamada: 100 mm, potencia máx. de lámpara halógena 75 W, potencia máx. de lámpara LED 35W, entradas adicionales 4 x hasta M40, boquilla de apertura: Placa Fermacell®, variable hasta máx. 200 x 300 mm, 16 entradas de tubo combinadas 8 x 16mm, 8 x 19mm, bloqueadores de tubo integrados y brida antitracción para tubos 16mm, 19mm, Fijación con adhesivo o con clavos, Combinación de entradas para tubo y membranas de entrada, Área de estanqueidad M16 - M40

Características eléctricas

Tensión aislante de medición CA 400 V
Clase de protección IP30
Adecuado para Construcción de hormigón
Potencia máxima LED 35 Vatio

Colores

Color parte inferior gris
Color parte superior verde

Dimensiones

Anchura 227 mm
Longitud 400 mm
Altura 135 mm
Longitud interior 300 mm
Ancho interior 200 mm
Altura interior 125 mm
Hueco máximo para montaje 200.300 mm
Peso 2.139 kg

Características del material

sin halógenos
Clasificación por inflamabilidad según UL94 HB
Resistencia con hilo incandescente EN 60695-2-11 650 °C

Características mecánicas

Modo de fijación Fijación con adhesivo o con clavos
Capacidad de carga paneles Fermacell 5 kg
Modo de fijación Construcción de hormigón

Condiciones ambientales

humedad relativa máx. de 25 °C - %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -25 °C
Temperatura ambiente máx. 60 °C
Temperatura ambiente 24 h 35 °C

Sales Information

EAN 4013902642663
Packing Unit Code C62
ETIM Class EC000414
Número de tarifa aduanera 39269097

Material

Material parte inferior Polipropileno
Material parte superior Polipropileno
