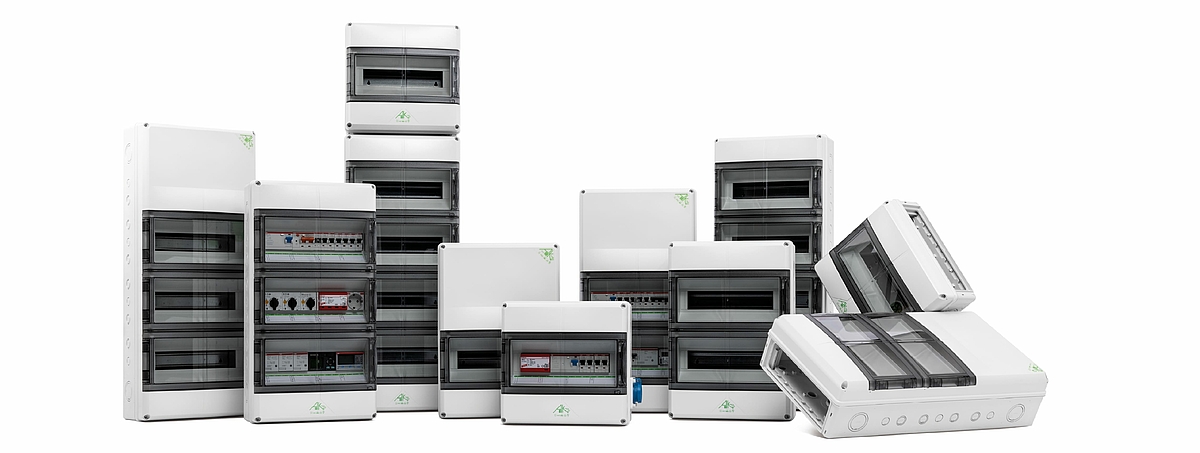

AK: simplemente más cuadro de distribución
Máxima comodidad de uso combinada con espacio de conexión adicional
Los cuadros de distribución AK de Spelsberg han demostrado ser las soluciones de producto adecuadas desde hace décadas para los altos requisitos de instalación, especialmente en entornos comerciales e industriales. Hoy en día, se caracterizan sobre todo por su flexibilidad, su sencillo manejo y su mayor espacio de distribución por carcasa, y todo ello con el máximo grado de fiabilidad.
El desarrollo nuevo y continuado de nuevas líneas de productos es parte central de la filosofía empresarial de Spelsberg. Desde su lanzamiento al mercado en 1983, el cuadro de distribución AK ha demostrado que los campos de instalación eléctrica difíciles requieren soluciones especiales.
En Spelsberg, los clientes obtienen simplemente más cuadros de distribución y con ellos soluciones de productos de primera clase para la distribución profesional en aplicaciones exigentes.
Unidades de división
Dos unidades adicionales por fila
Los diseños de carcasa ancha de todas las versiones AK ofrecen al instalador un importante plus de espacio para el cableado,
ya que pueden instalarse 14 unidades de división por fila en lugar de las habituales 12. Así dispondrá de las reservas necesarias, por ejemplo, al reequipar o ampliar las instalaciones.
La manipulación de los bornes de instalación de uso frecuente, como los bornes de tres y cuatro niveles, que se requieren en entornos industriales y comerciales, se realiza sin límites gracias a la ampliación de oferta de espacio disponible. Incluso los bornes de alta corriente pueden colocarse en los carriles estándar, cuya altura puede ajustarse sin herramientas, de manera que los cables conectados con secciones transversales más grandes no corren el riesgo de ser aplastados. Esto abre opciones versátiles y garantiza trabajos de instalación de máxima comodidad.
Por ejemplo, las dos unidades de división adicionales ofrecen espacio para un protector de sobretensión (3 polos), un interruptor de protección FS y seis interruptores de protección LS juntos en una fila.
Espacio de conexión
Espacio de conexión adicional en versión Plus
Las versiones AK Plus disponen de un espacio de conexión adicional con un carril estándar de 35 mm en el que se pueden alojar de forma rápida y visible los bornes, así como los aparatos de conmutación y control.
La fila adicional queda oculta bajo una cubierta opaca después del montaje. Por un lado, esto garantiza un aspecto ordenado y, por otro, dificulta el acceso de personas no autorizadas a los componentes.
El espacio puede utilizarse tanto por encima como por debajo de los aparatos montados en fila y crea posibilidades de integración y alimentación de los bornes de entrada y salida. Si es necesario, el cuadro de distribución AK se puede girar 180°.
Elemento de ventilación
Protección eficaz y sin mantenimiento contra la formación de agua condensada
El elemento de ventilación Air evita el agua condensada manteniendo el alto tipo de protección IP65. La condensación que se produce en las carcasas con un alto grado de protección debido a los cambios de temperatura provocados por influencias externas, y la potencia perdida de los componentes montados se transporta fuera de la carcasa en el menor tiempo posible mediante el intercambio del aire. Debido al constante y elevado intercambio del aire, el aire del interior siempre puede mezclarse con el aire ambiente y transportar la humedad al exterior.
Ventajas de los elementos de ventilación Air:
- Evita el agua condensada manteniendo el alto tipo de protección IP 65
- Alta tasa de intercambio del aire, 100 % de compensación de presión
- 100 % de protección contra cuerpos extraños
- Exento de mantenimiento
Certificaciones
Certificación de la Asociación de Electricistas de Alemania (VDE, por sus siglas en alemán)
Los cuadros de distribución AK de Spelsberg están certificados según EN 60670-24. La norma EN 60670-24, válida desde marzo de 2014 como VDE 0606-24, especifica los requisitos especiales de las carcasas para alojar aparatos de protección y equipos similares consumidores de energía para el hogar e instalaciones eléctricas fijas y similares.
Con el cuadro de distribución AK, con certificación VDE, estará en el lado seguro de las instalaciones con una tensión nominal no superior a 400 V y una corriente de alimentación de hasta 125 A inclusive.
DLG Fokustest
La resistencia al amoniaco del nuevo AK se examinó como prueba de laboratorio según el estándar de control DLG para uso agrícola en forma de control atmosférico. La prueba de laboratorio de la Sociedad Agrícola Alemana sobre la resistencia al NH3 demuestra que las muestras de prueba de todos los materiales AK III soportan la exposición al aire de instalación durante una vida útil de al menos 20 años.
Calidad industrial
Además de su funcionalidad, el cuadro de distribución AK también convence por su resistencia. Incluso en condiciones extremas, como en entornos polvorientos en ambientes industriales, garantiza la máxima fiabilidad y seguridad. La carcasa de policarbonato robusto con un índice de resistencia a los impactos IK08 desafía permanentemente influencias tales como colisiones o fuerzas de impacto y está protegida de forma fiable contra chorros de agua y polvo, según el tipo de protección IP65.
IQ: calidad industrial probada:
- Utilizable de -35 °C hasta 80 °C
- Resistente a la gasolina, al aceite mineral, a la grasa, al diésel, al aguarrás (y de forma limitada, a los ácidos y al alcohol)
- Resistente a los rayos UV y a la intemperie
- Poco inflamable y autoextinguible (hasta 960 °C según VDE 0471/EN 60695/UL94)
- Resistente a golpes y fracturas
- Sin halógeno, metales pesados, PVC ni silicona
Simplemente más selección
Simplemente más ventajas
Simplemente más cuadro de distribución
refleja el objetivo de utilizar el AK para satisfacer las elevadas exigencias de las instalaciones, especialmente en entornos comerciales e industriales.
Más flexibilidad
gracias al carril estándar ajustable en altura sin herramienta, con espacio para hasta 14 HP para unidades montadas en fila y formas constructivas especiales. Disponibilidad de diferentes bridas para una combinación flexible y la entradas de conducto.
Más ahorro de tiempo
gracias a la posibilidad de realizar un precableado completo en el taller, así como a la selección de diferentes versiones de fijación, como la fijación en 3 puntos o mediante correas de fijación externas, para un montaje rápido y seguro.
Más comodidad de uso
gracias a una variedad de punzonados previos métricos, soportes de doble membrana premontados, una claraboya abatible para cada fila y más espacio para el cableado mediante una distancia entre carriles de 150 mm.
Más opciones
gracias a la posibilidad de ampliarse y combinarse fácilmente con otros cuadros de distribución, así como a la opción para tomas de corriente Schuko®, que sustituyen el montaje externo de las tomas de corriente de mantenimiento junto a los cuadros de dist
