Descripción
para placa de montaje
Borne PE NH 00 (conexión de abrazadera) para conducto CU (1 de1,5-70rm / 2 de 50 rm), para placa de montaje o juego de conversión para GN 0
#07600101 | Dimensiones: 23 x 60 x 37 mm
Borna PEN
Datos técnicos
Características eléctricas
| Tensión de funcionamiento nominal AC | 690 V |
|---|---|
| Tensión de funcionamiento nominal DC | 440 V |
| Corriente de medición | 160 Amperio |
| Número de polos | 1 |
| seguridad a prueba de golpes | no |
| Conexión 1: Tipo de conexión | Tornillos |
| Conexión 1: Puntos de apriete por polo | 2 |
| Conexión 1: Apto para conductores de CU | 1 |
| Conexión 1: Apto para conductores de AL | 0 |
| Conexión 1: Sección del conductor, hilo sin puntera (mín.) | 1.5 mm² |
| Conexión 1: Sección del conductor, hilo con puntera (máx.) | 70 mm² |
| Conexión 1: Sección del conductor, multifiliares (mín.) | 1.5 mm² |
| Conexión 1: Sección del conductor, unifiliar (máx.) | 70 mm² |
Dimensiones
| Anchura | 23 mm |
|---|---|
| Longitud | 60 mm |
| Altura | 37 mm |
| Peso | 0.094 kg |
Características del material
| Resistencia con hilo incandescente | 960 °C (EN 60695-2-11) |
|---|
Características mecánicas
| Conexión 1: Par de apriete | 3 Nm |
|---|
Sales Information
| EAN | 4013902052622 |
|---|---|
| Clase ETIM | EC002498 |
| Número de tarifa aduanera | 85369010 |
| Cantidad de pedido mínima | 1 |
Material
| Material del cuerpo aislante | Termoplástico |
|---|
Datos logísticos
Unidad
| EAN / GTIN | 4013902052622 |
|---|---|
| Anchura | 0.023 m |
| Peso | 0.094 kg |
| Altura | 0.037 m |
| Cantidad | 1 pz |
| Profundidad | 0.06 m |
Embalaje de cartón
| EAN / GTIN | 4013902325276 |
|---|---|
| Anchura | 0.357 m |
| Peso | 1.155 kg |
| Altura | 0.127 m |
| Cantidad | 10 pz |
| Profundidad | 0.257 m |
Palé
| EAN / GTIN | 4013902325283 |
|---|---|
| Anchura | 0.8 m |
| Peso | 142.74 kg |
| Altura | 1.67 m |
| Cantidad | 1080 pz |
| Profundidad | 1.2 m |
Descargas
Descargar hoja de datos
Datos de planificación
Textos de licitación
Textos de licitación
(07600101.TXT 432 B)
Inicia sesión para descargar textos de licitación.
Accesorios

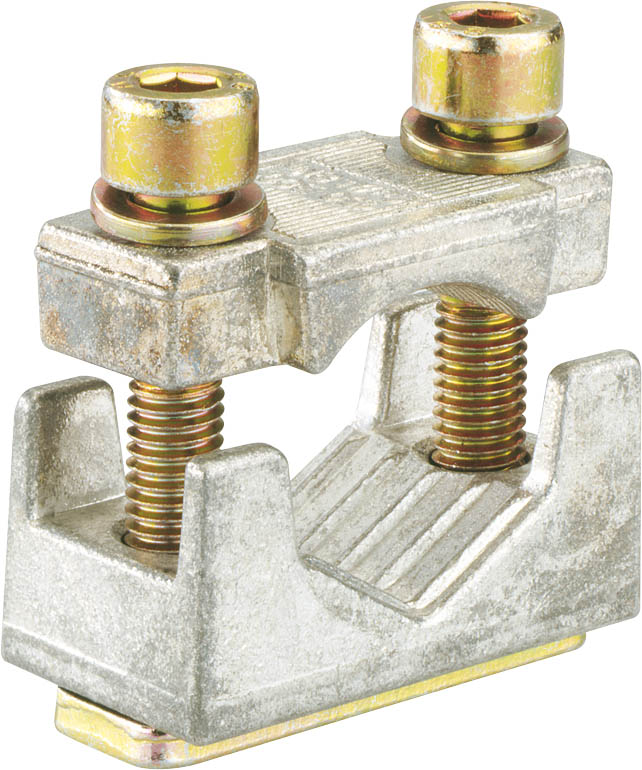

Borna de prismasKP NH 00
