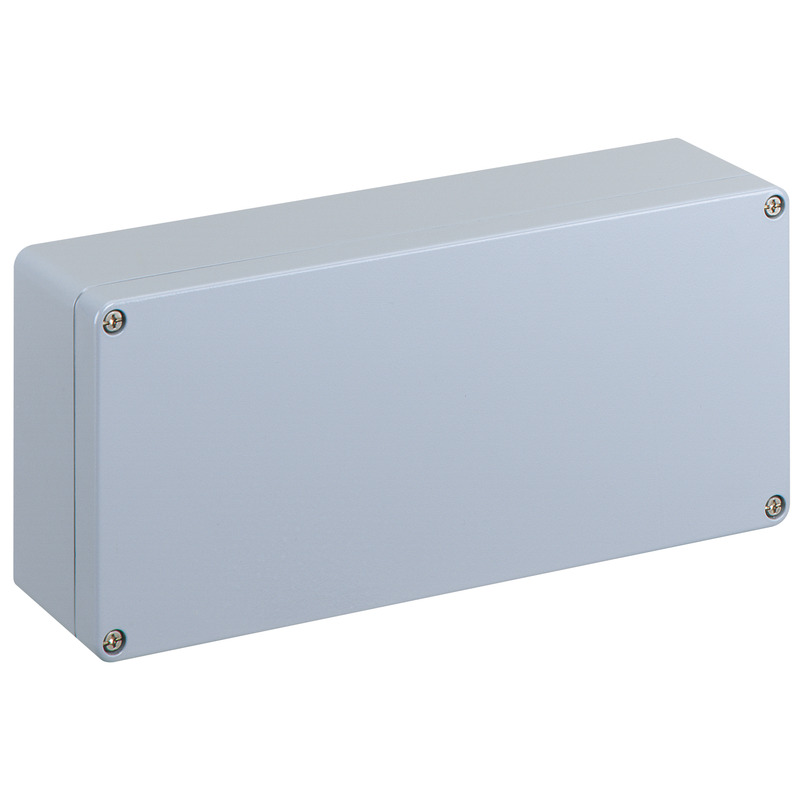

#15001301 | Dimensiones: 360 x 160 x 90 mm
Envolvente
Envolvente, con grado de protección IP66, Aluminio con recubrimiento de pintura al polvo, puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas
Base: Aluminio con recubrimiento de pintura al polvo, Tapa: Aluminio con recubrimiento de pintura al polvo, gris plateado, Paredes laterales lisas
| Clase de protección | I |
|---|---|
| Clase de protección | IP66 |
| UL Type Rating | sin datos |
| Color parte superior | gris plateado |
|---|
| Anchura | 360 mm |
|---|---|
| Longitud | 160 mm |
| Altura | 90 mm |
| Peso | 2.71 kg |
| Resistente a los rayos UV | sí |
|---|---|
| sin halógenos | sí |
| Modo de fijación | Montaje sobre la pared/el techo |
|---|---|
| Fuerza de golpe | IK09 |
| Alineable | no |
| Clase de parte superior | Tapa |
| Fijación | puntos de fijación interior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -35 °C |
| Temperatura ambiente máx. | 75 °C |
| Temperatura ambiente 24 h | 60 °C |
| Lugar de instalación | Zona exterior protegida |
| EAN | 4013902350506 |
|---|---|
| Clase ETIM | EC000261 |
| Número de tarifa aduanera | 85369095 |
| Cantidad de pedido mínima | 1 |
| Material parte inferior | Aluminio con recubrimiento de pintura al polvo |
|---|---|
| Material parte superior | Aluminio con recubrimiento de pintura al polvo |
| Material junta | Poliuretano |
| EAN / GTIN | 4013902350506 |
|---|---|
| Anchura | 0.37 m |
| Peso | 3.01 kg |
| Altura | 0.1 m |
| Cantidad | 1 pz |
| Profundidad | 0.17 m |
| EAN / GTIN | 4013902350513 |
|---|---|
| Anchura | 0.8 m |
| Peso | 500.59 kg |
| Altura | 1.4 m |
| Cantidad | 159 pz |
| Profundidad | 1.2 m |
Textos de licitación
(15001301.TXT 727 B)
Inicia sesión para descargar textos de licitación.
Datos CAD
(Descargar 3D-CAD-Data)
Inicia sesión para descargar textos de licitación.
Juego de lengüetas exteriores
AL ALS-gro
Número de producto 15400601
para AL/ALR 1212, 1616, 2212, 2320, 2616, 2823, 3323, 3616
Lengüetas de fijación exterior
Juego de bisagras exteriores
AL ASS
Número de producto 15421001
para AL/ALR 1010, 1212, 1616, 2212, 2320, 2616, 2823, 3323, 3616
Para reequipar la tapa del cuadro hacia la trampilla. Incl. 2 bisagras, tornillos de sujeción y...
Placa de montaje
AL MPS-3616
Número de producto 15501301
para AL 3616
Placa de montaje de chapa de acero, galvanizada, grosor de 1,5 mm
Carríl DIN
AL NS35-345
Número de producto 16201301
Caja AL 3616
Carril estándar según norma DIN EN 60715, 35 x 7,5 mm
