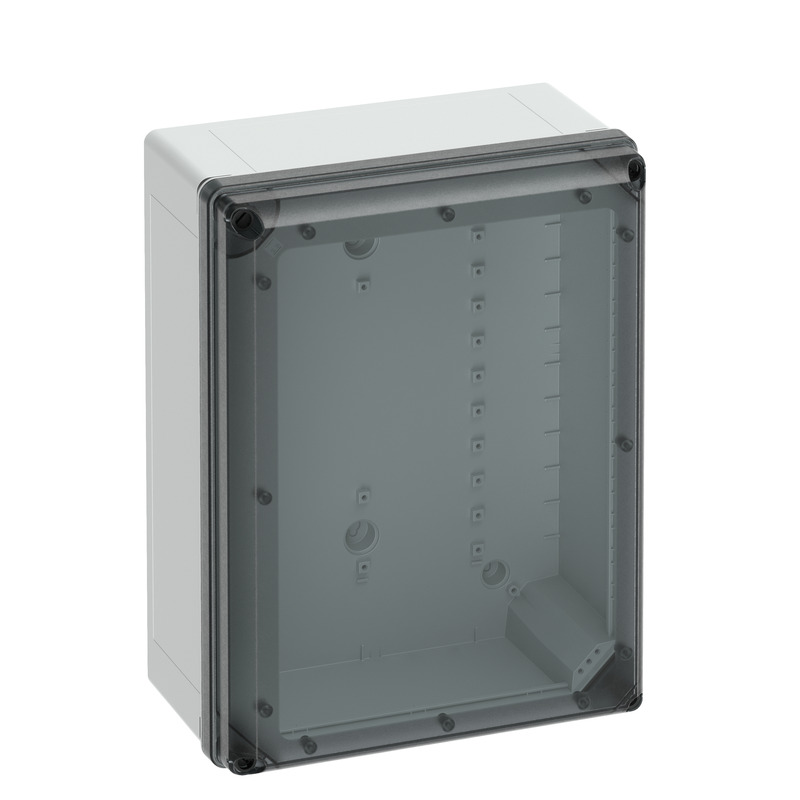

Envolvente
Número de producto: 70143401 | Dimensiones: 300 x 400 x 180 mm
Cuadro - Calidad Industrial - apto para instalación en ambientes agresivos y exteriores no protegidos. Base: policarbonato reforzado con fibra de vidrio, gris, similar a RAL 7035. Tapa: policarbonato
con tapa transparente
| Tensión aislante de medición CA | 1000 V |
|---|---|
| Tensión aislante de medición CC | 1500 V |
| Clase de protección | II |
| Clase de protección | IP66/IP67/IP69 |
| ventilado | no |
| UL Type Rating | 4X, 12/12K |
| Color parte inferior | gris |
|---|---|
| Color parte superior | transparente |
| Anchura | 300 mm |
|---|---|
| Longitud | 400 mm |
| Altura | 180 mm |
| Longitud interior | 371 mm |
| Ancho interior | 271 mm |
| Altura interior | 158 mm |
| Resistente a los rayos UV | sí |
|---|---|
| sin halógenos | sí |
| Clasificación por inflamabilidad según UL94 | V2 |
| Resistencia con hilo incandescente EN 60695-2-11 | 960 °C |
| Calidad industrial | sí |
| Modo de fijación | Montaje sobre la pared/el techo |
|---|---|
| Fuerza de golpe | IK09 |
| precintable | sí |
| Variante de brida | no |
| Alineable | sí |
| con puntos de fijación en la tapa | sí |
| Clase de parte superior | Tapa |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -35 °C |
| Temperatura ambiente máx. | 80 °C |
| Temperatura ambiente 24 h | 60 °C |
| Lugar de instalación | Zona exterior no protegida |
| Lugar de instalación | Instalaciones en entornos industriales y en zonas exteriores no protegidas |
| Material parte inferior | Policarbonato, reforzado con fibra de vidrio |
|---|---|
| Material parte superior | Policarbonato |
| Material entrada | no relevante |
| Material junta | Silicona |
| Material tornillo de la tapa | Poliamida, reforzada en fibra de vidrio |
| Marca de conformidad | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| Marca de conformidad | UL-EU (EN 62208) |
| Marca de conformidad | UL-EU (EN 61439-1/-2) |
| Marca de conformidad | UL-EU (EN 61439-1/-3) |
| Marca de conformidad | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Marca de conformidad | DLG (resistencia al amoníaco) |
| Marca de conformidad | DNV (clase: barcos e instalaciones offshore) |
| Plano acotado | dxf (8 MB) |
|---|---|
| Plano acotado | pdf (681 KB) |
| Plano acotado | dwg (1 MB) |
| Plano acotado | jpg (1 MB) |

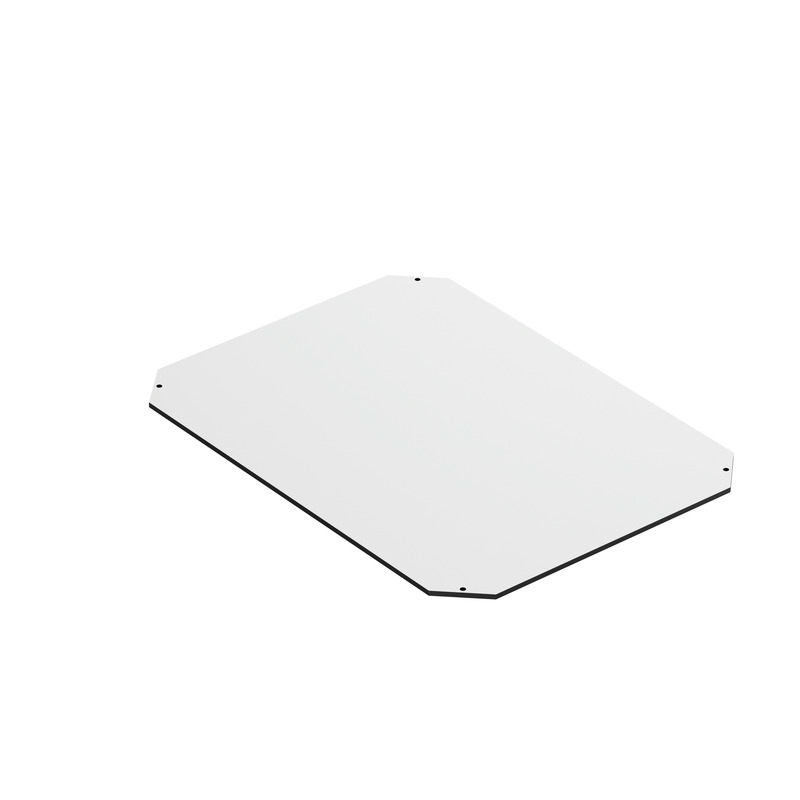

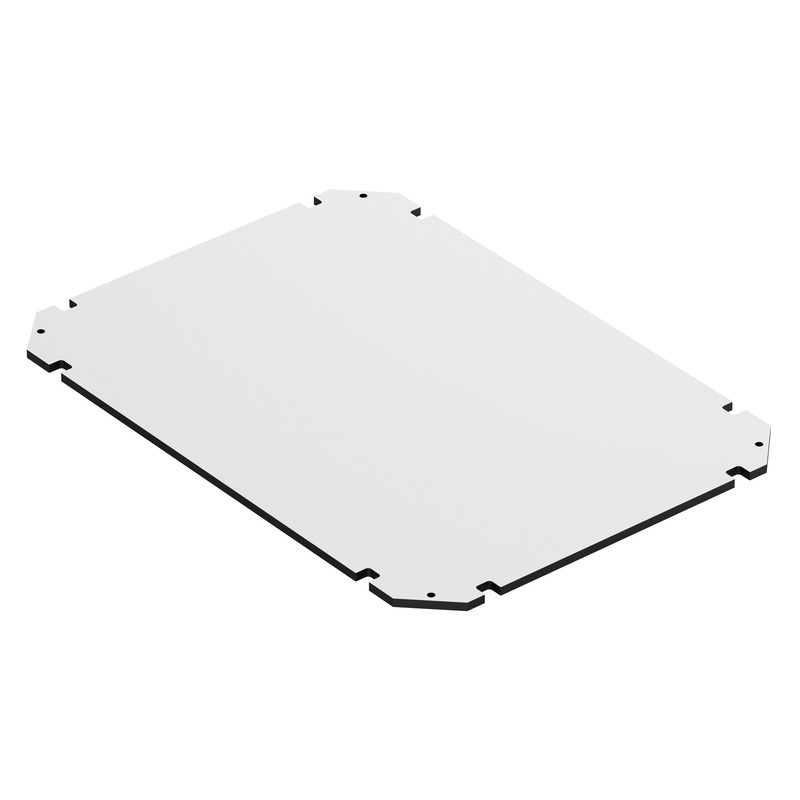

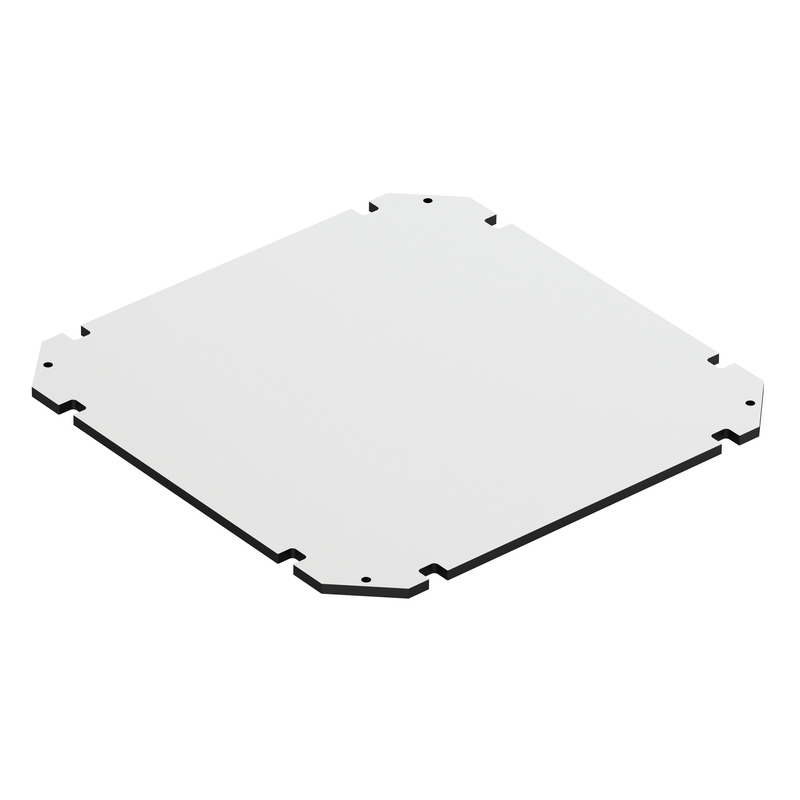

Placa de montaje de material aislante, incl. tornillos de fijación, para el montaje en el fondo del...
Placa de montaje de material aislante, incl. tornillos de fijación, para el montaje en el fondo del...

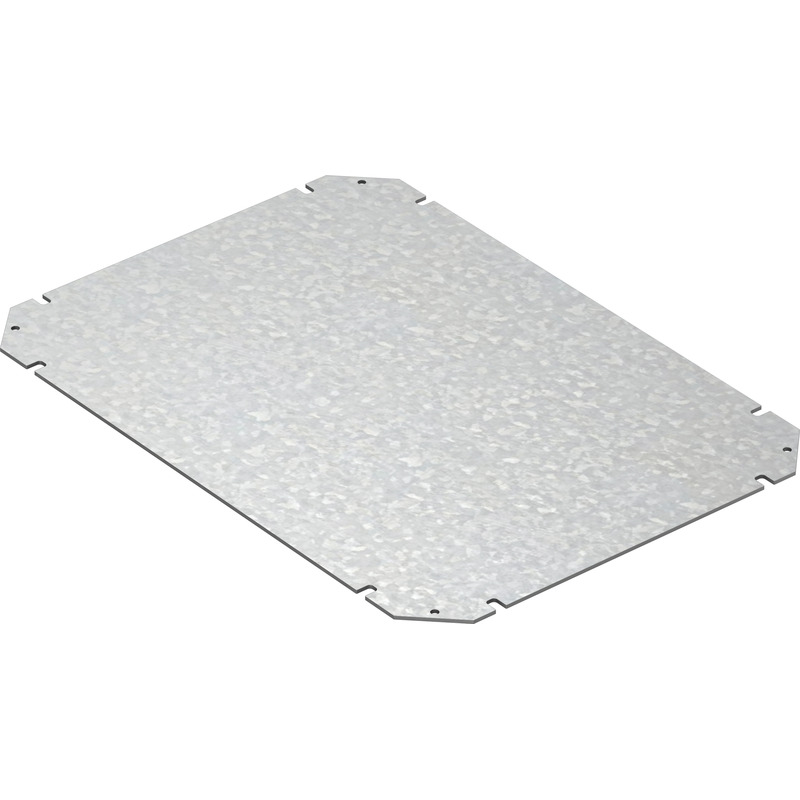

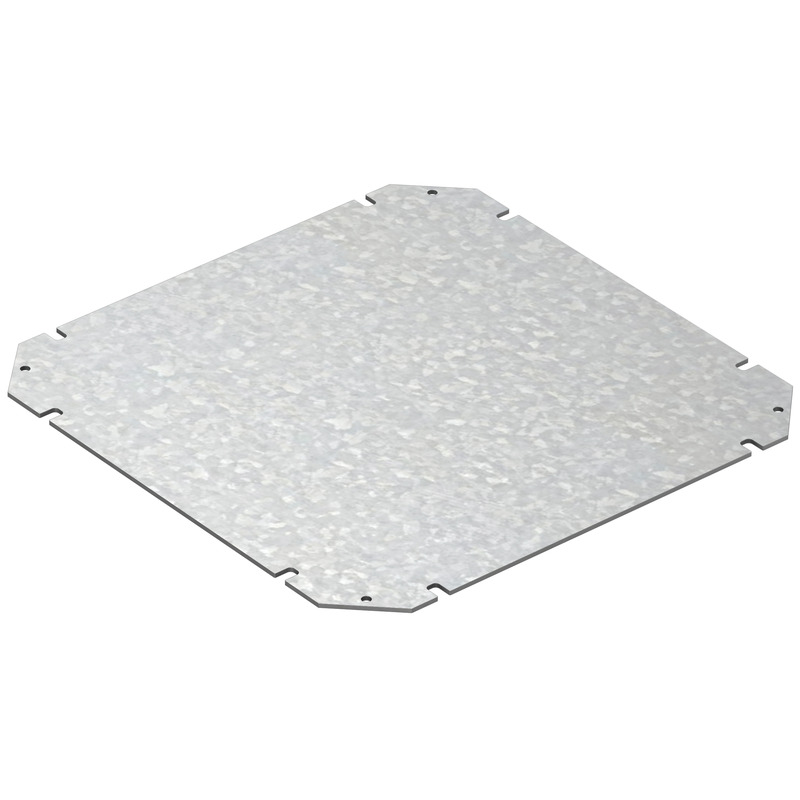

Placa de montaje de chapa de acero, incl. tornillos de fijación, para el montaje en el fondo del...
Placa de montaje de chapa de acero, incl. tornillos de fijación, para el montaje en el fondo del...

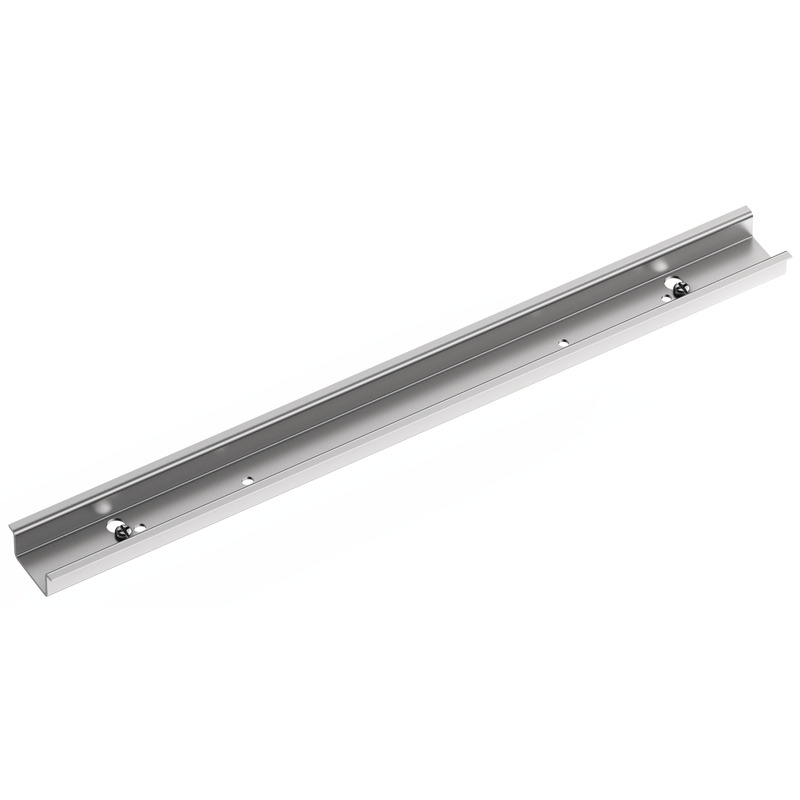

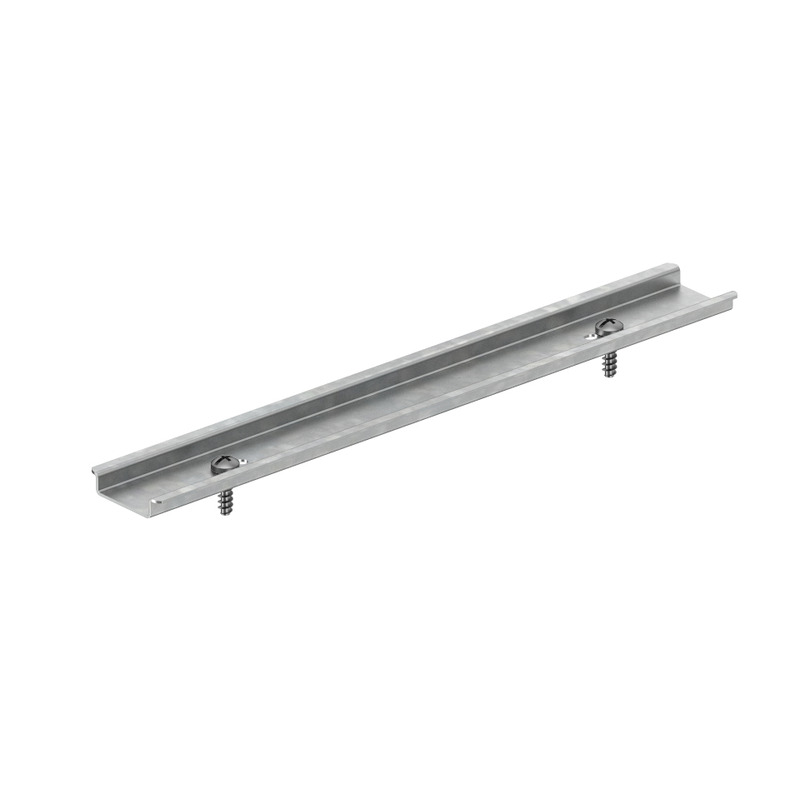

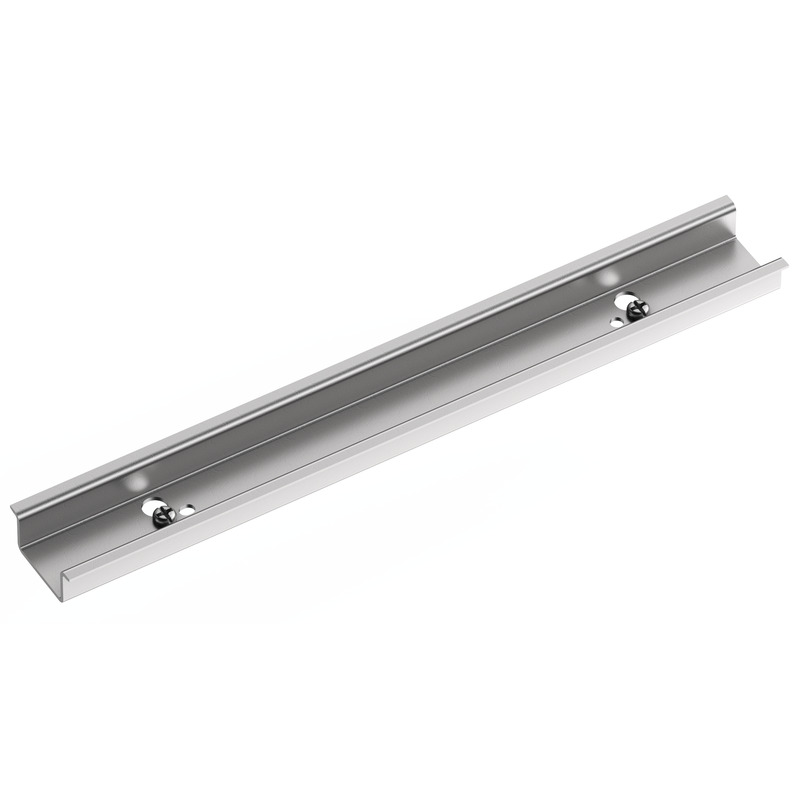

Carril estándar según DIN EN 60715, 35 mm anchura, en las alturas 7,5 y 15 mm, incl. tornillos de...
Carril estándar según DIN EN 60715, 35 mm anchura, en las alturas 7,5 y 15 mm, incl. tornillos de...

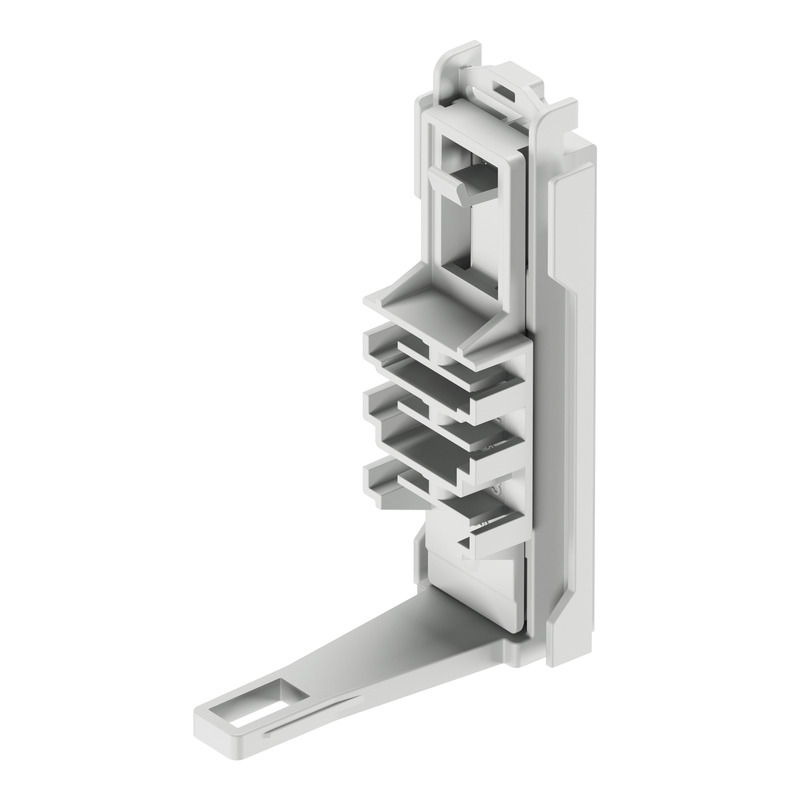

Escuadra-soporte de montaje GEOS MH-18
Set de escuadra-soporte de montaje, para montaje sin herramienta de carriles DIN de 35 x 7,5 mm y...
Carril estándar según DIN EN 60715, 35 mm anchura, en las alturas 7,5 y 15 mm, incl. tornillos de...
Carril estándar según DIN EN 60715, 35 mm anchura, en las alturas 7,5 y 15 mm, incl. tornillos de...

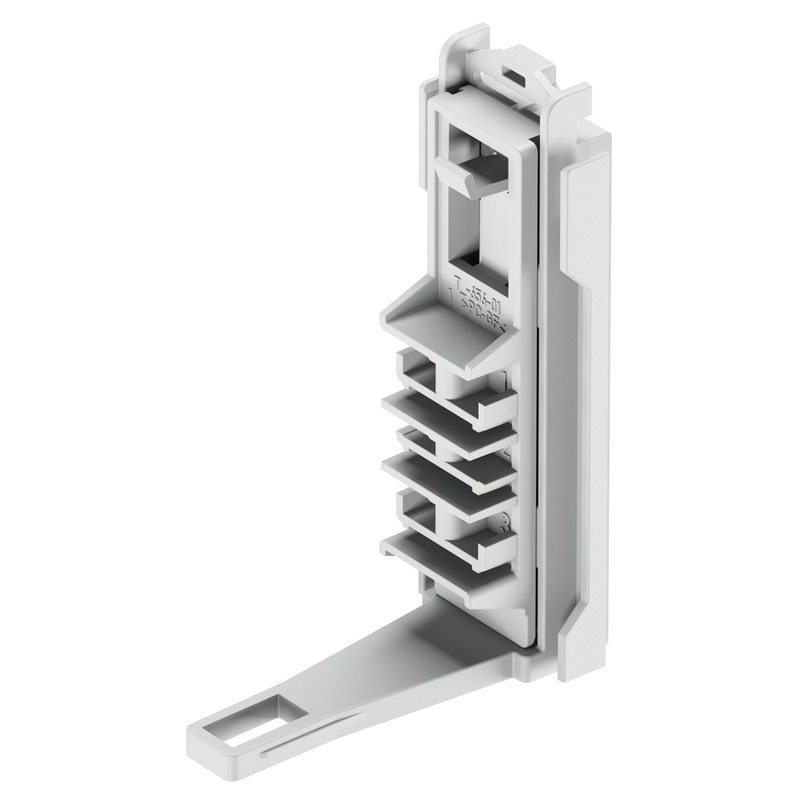

Set de escuadras-soportes de montaje GEOS MH-18 NS35/15
Set de escuadras-soportes de montaje para montaje sin herramienta de carriles DIN de 35 x 15 mm y...

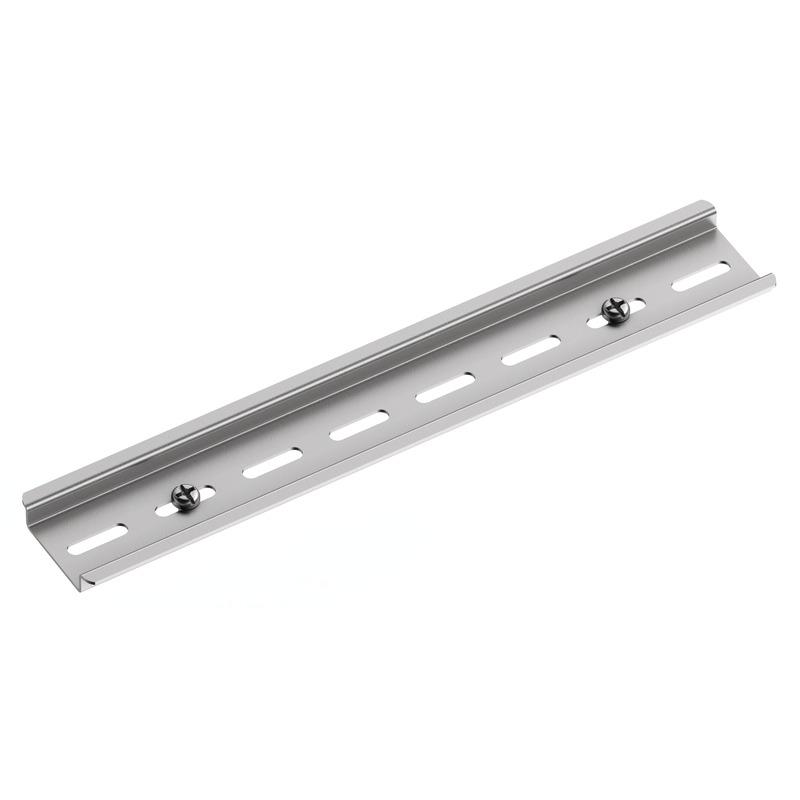

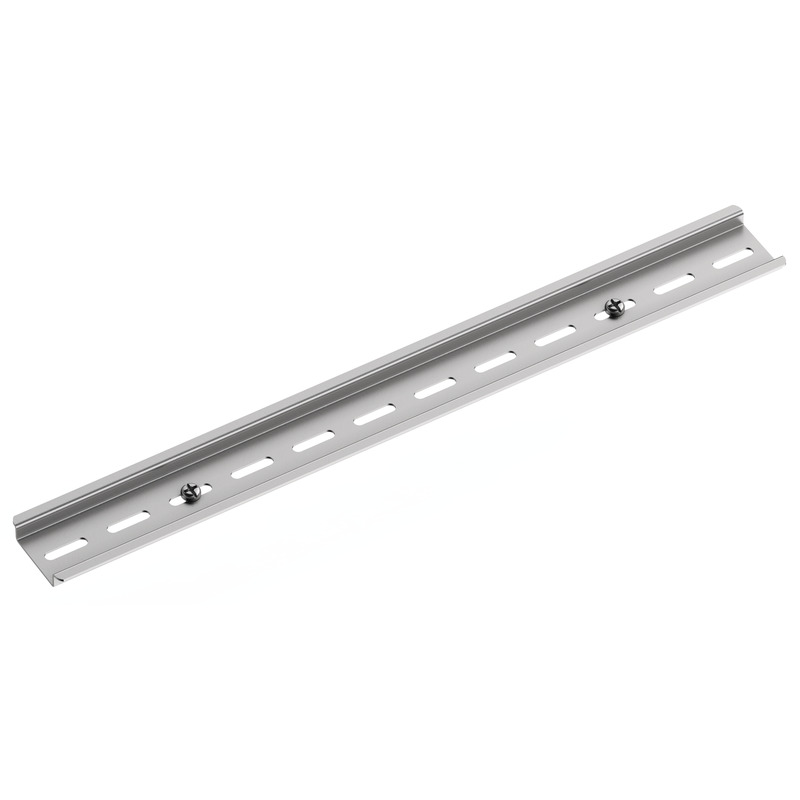

Carril estándar según DIN EN 60715, 35 mm de anchura, incl. tornillos de fijación, para el montaje...
Carril estándar según DIN EN 60715, 35 mm de anchura, incl. tornillos de fijación, para el montaje...

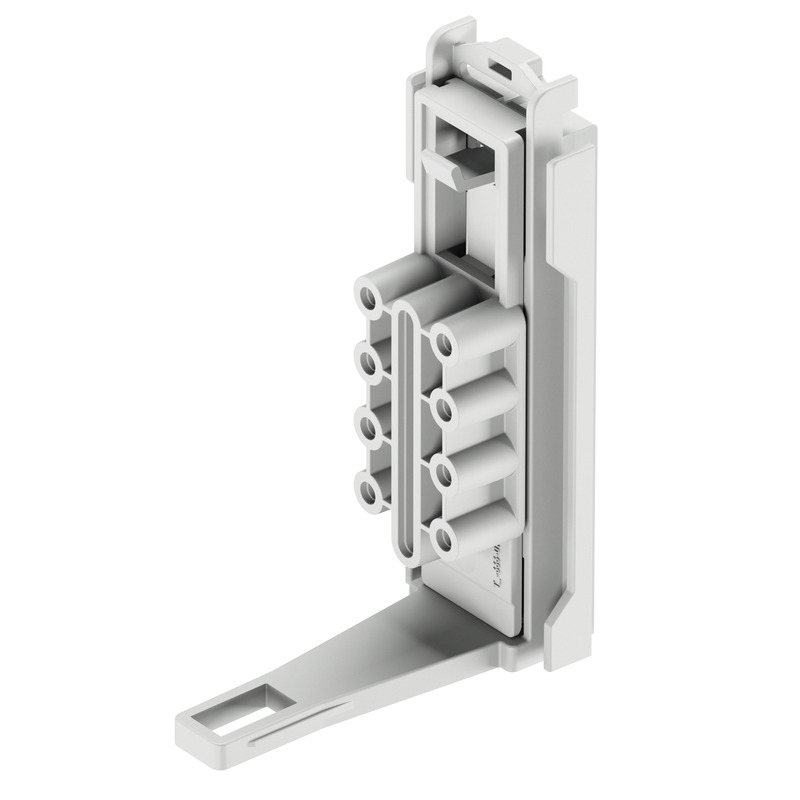

Set de escuadras-soportes de montaje GEOS MHU-18
Set de escuadras-soportes de montaje universales, para el montaje de carriles DIN GEOS NS 35-200...

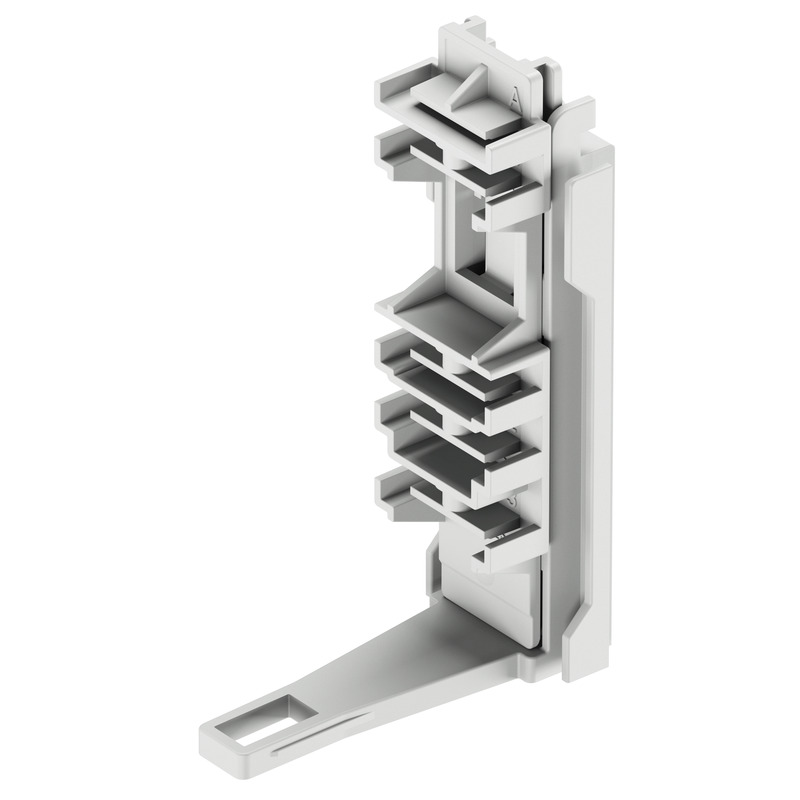

Set de escuadras-soportes de montaje GEOS-L MHH-18
Set de escuadras-soportes de montaje para su colocación sin herramientas de carriles DIN 35 x 7,5 mm...

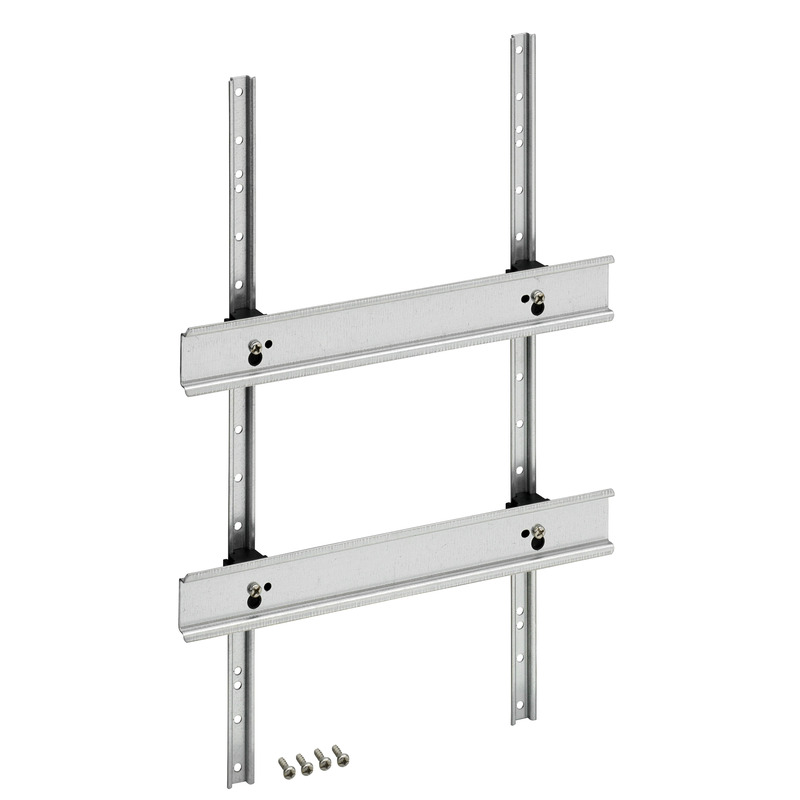

Bastidor portante con carriles estándar de 35 mm de anchura, en las alturas 7,5 y 15 mm, incl....
Bastidor portante con carriles estándar de 35 mm de anchura, en las alturas 7,5 y 15 mm, incl....

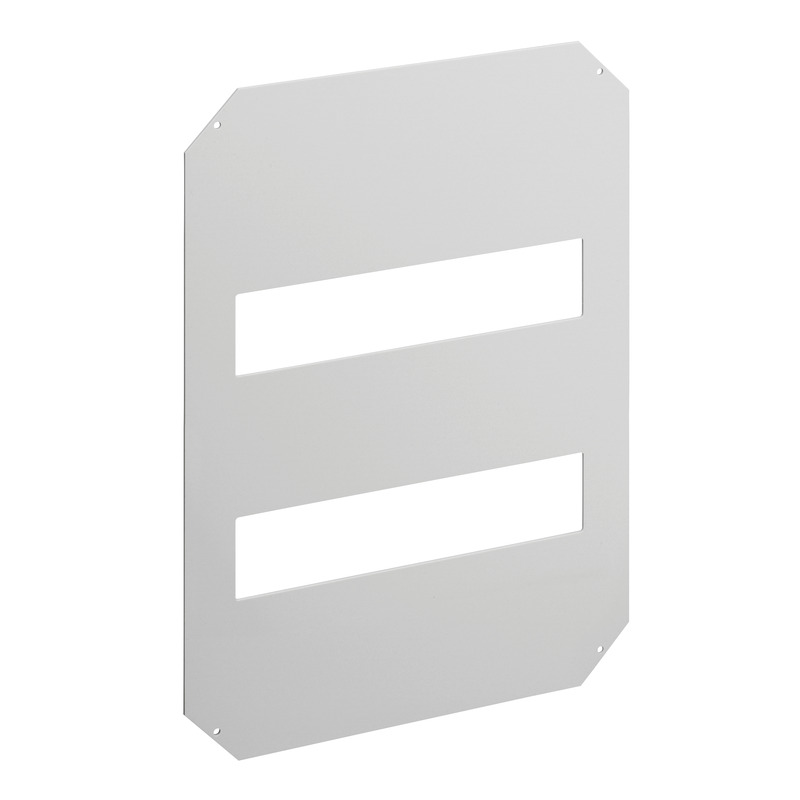

Protección a prueba de golpes GEOS-L BSA 3040-2
Protección contra contacto accidental de disposimos montados sobre carril, incluye tornillos de...
Cubierta superior de material aislante para cuadro, incl. tornillos de fijación, personalizable, p....

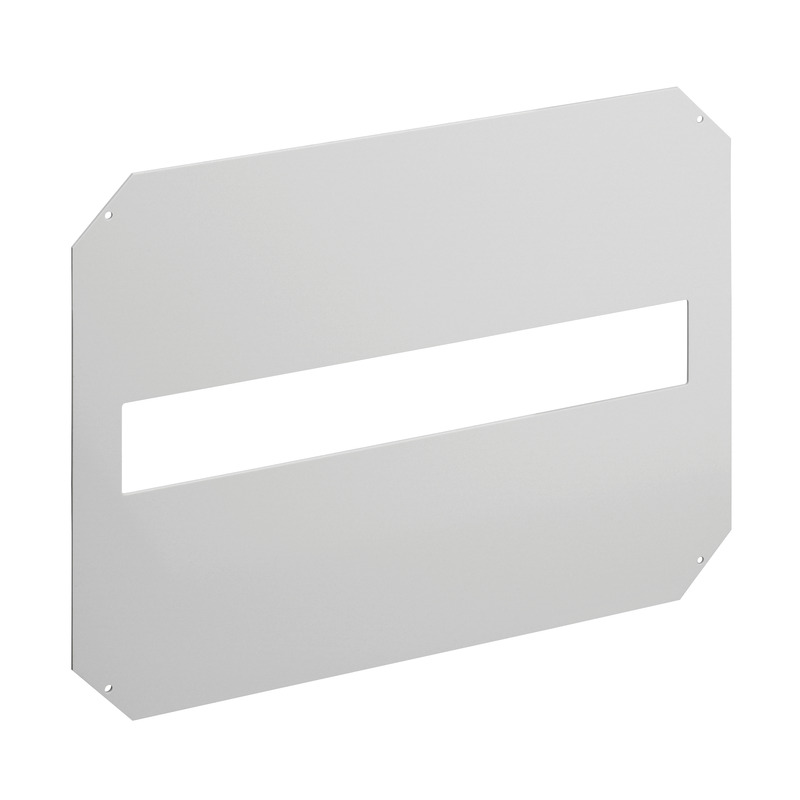

Protección a prueba de golpes GEOS-L BSA 3040-1
Protección contra contacto accidental de disposimos montados sobre carril, incluye tornillos de...

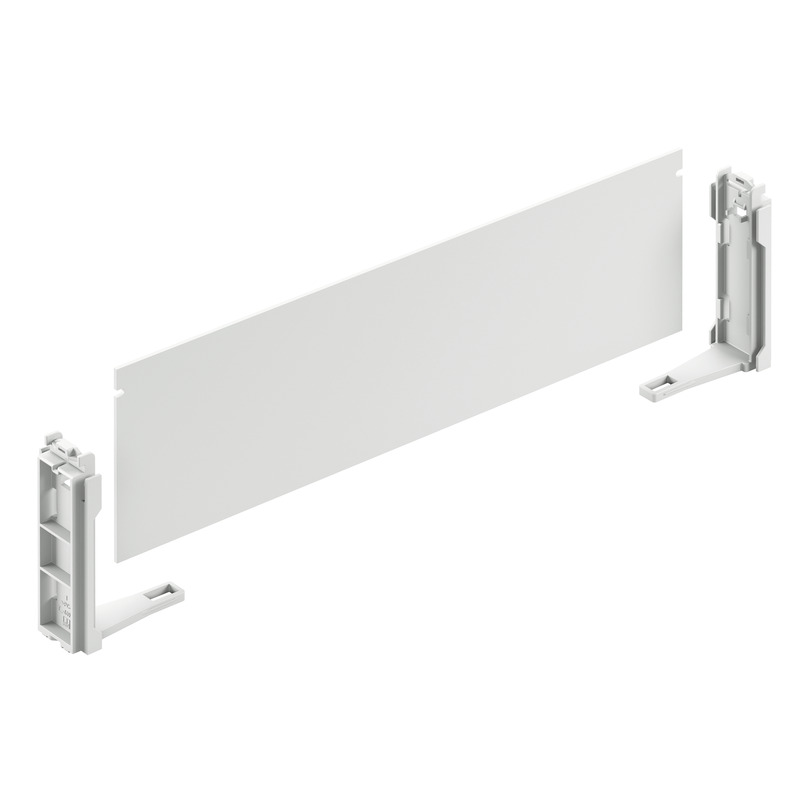

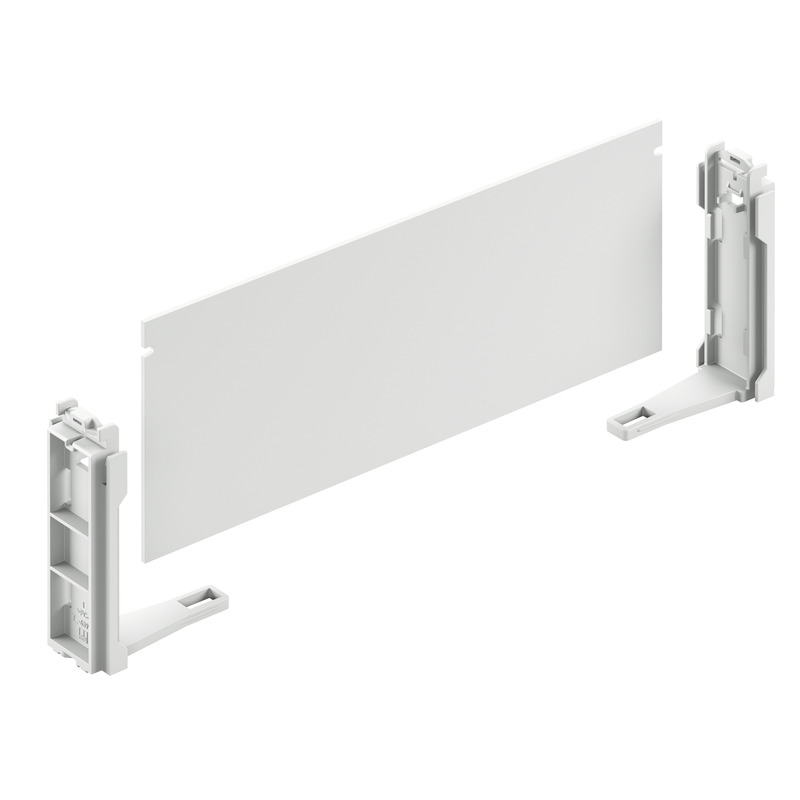

Panel de separación de material aislante para cuadro incl. escuadra-soportes. Para dividir el...
Panel de separación de material aislante para cuadro incl. escuadra-soportes. Para dividir el...

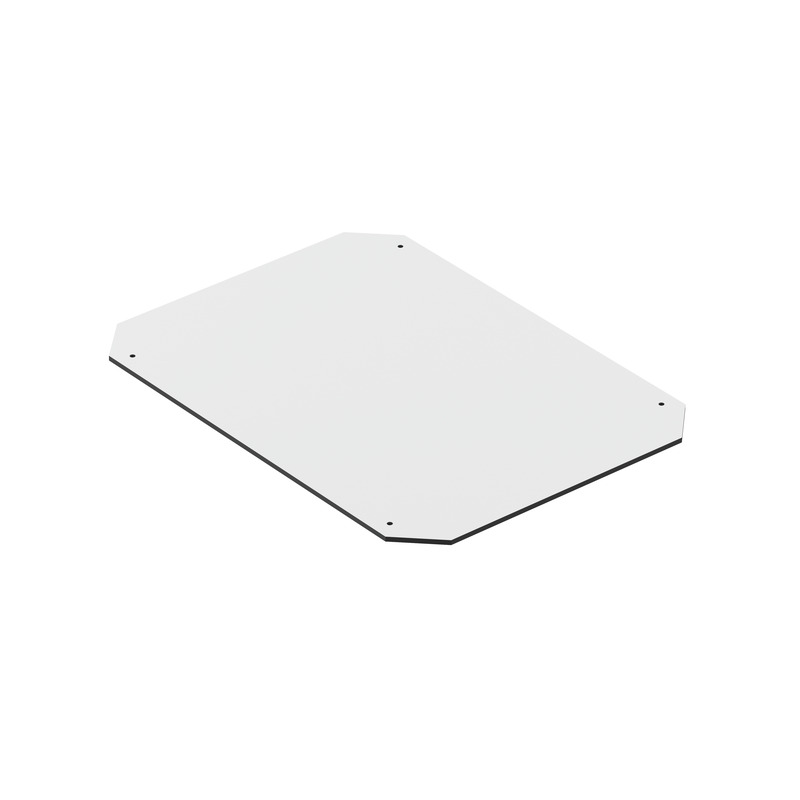

Placa de montaje de material aislante para su coloción en el interior de la tapa de los cuadros,...

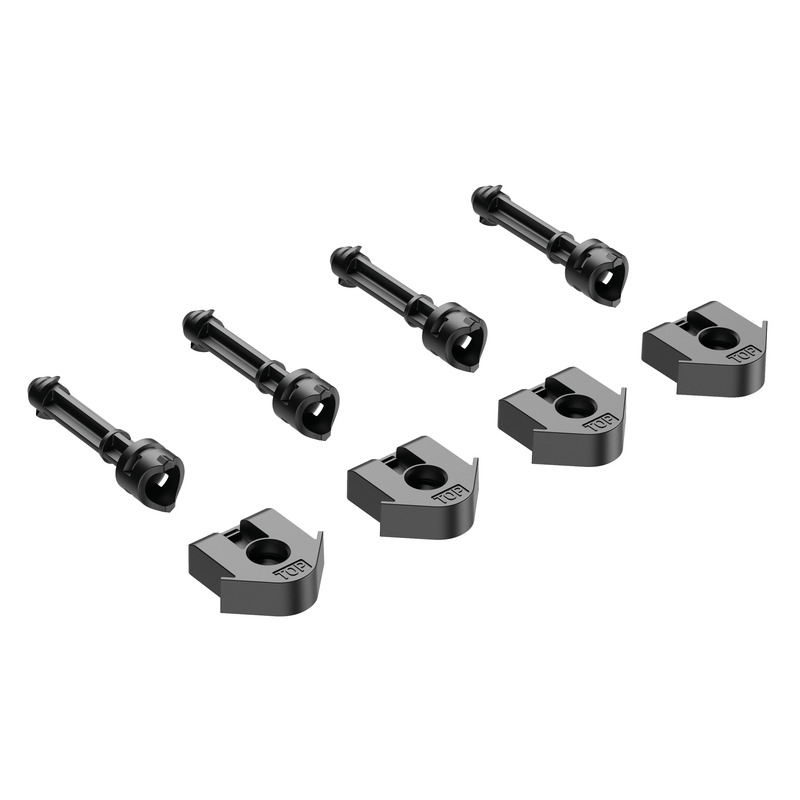

Juego de cierre rápido cuadro

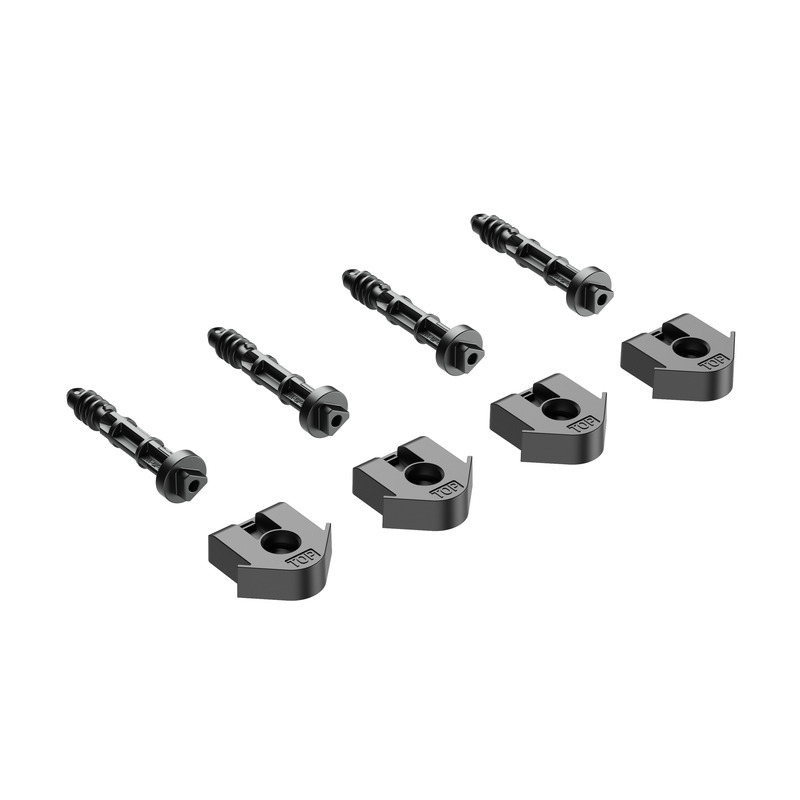

Set de tornillos para la tapa GEOS-L DS/DK
Juego de tornillos de seguridad para tapa de cuadros GEOS-L 3030/3040, cabeza triangular de 8 mm

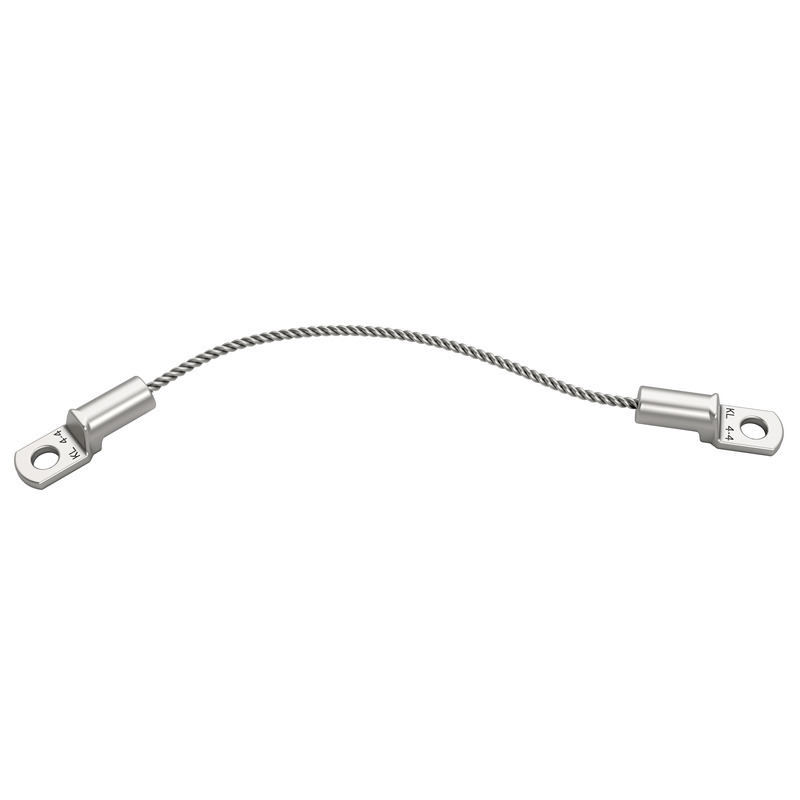

Cable retenedor antipérdida de la tapa de acero inoxidable con tornillos de fijación. Puede colarse...

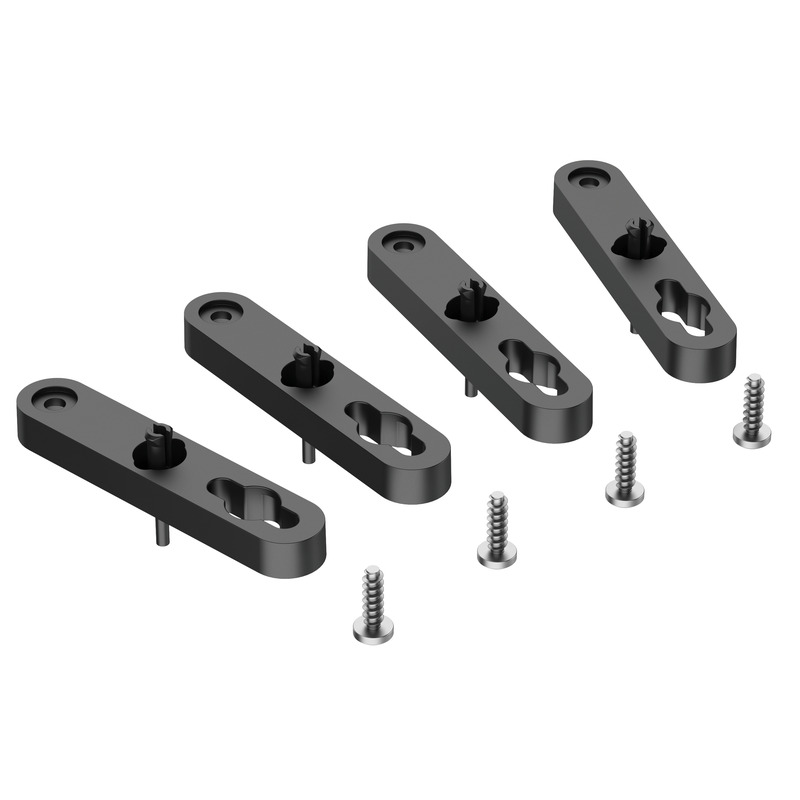

Lengüeta de sujeción exterior, para fijación mural GEOS ABL-10
Juego de lengüetas de fijación exterior de plástico. Posibilidad de montaje en ángulo de 0°, 45° o...

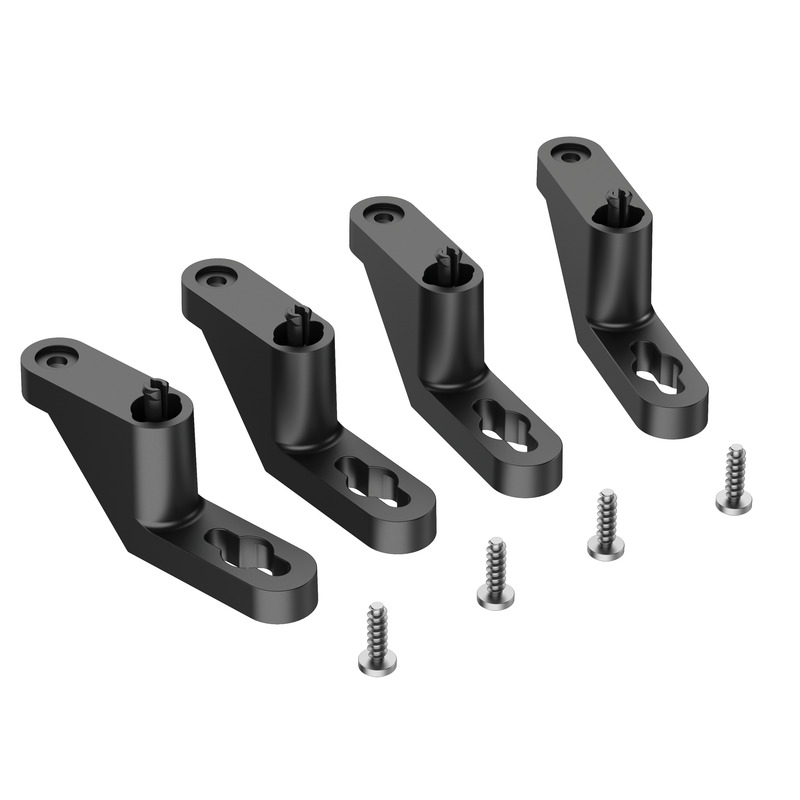

Lengüeta de sujeción exterior, para fijación mural GEOS ABL-40
Juego de lengüetas de fijación exterior de plástico. Posibilidad de montaje en ángulo de 0°, 45° o...

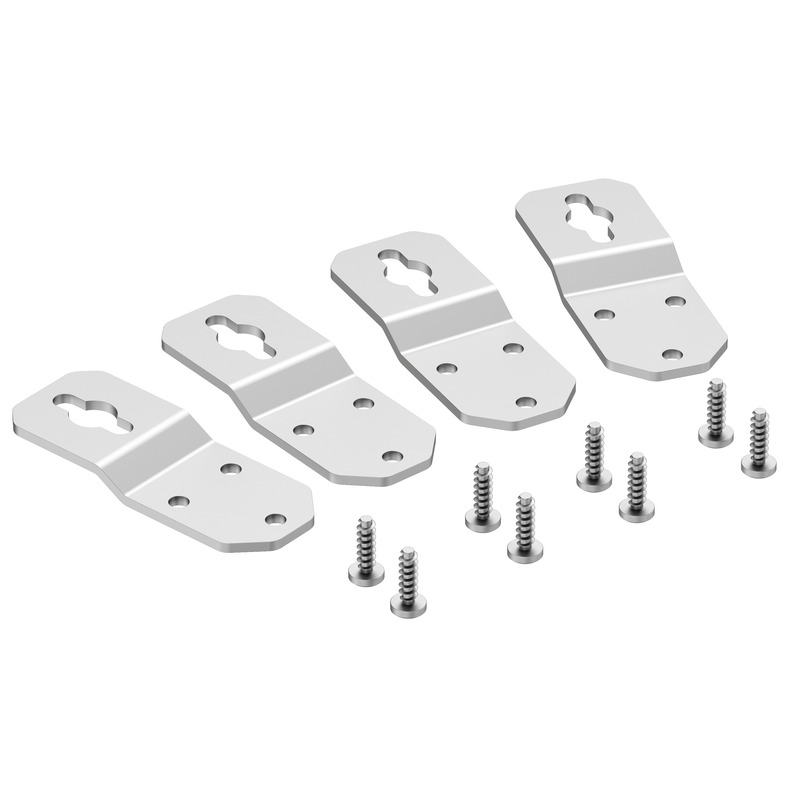

Lengüeta de sujeción exterior, para fijación mural GEOS ABL-10/ES
Juego de lengüetas de sujeción exterior de acero inoxidable V4A, posible montaje en ángulo 0° o 90°....

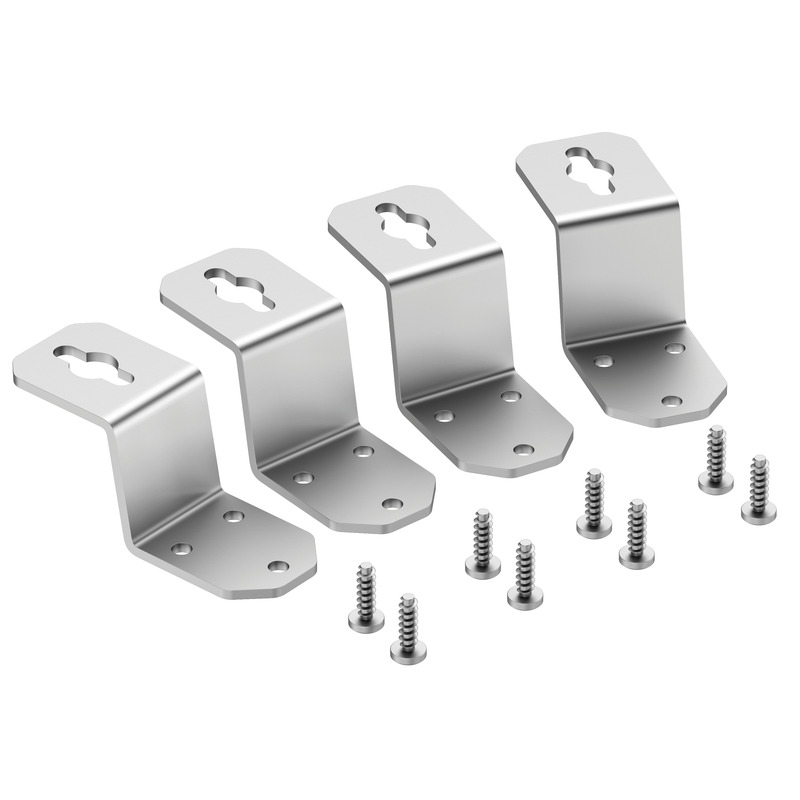

Lengüeta de sujeción exterior, para fijación mural GEOS ABL-40/ES
Juego de lengüetas de sujeción exterior de acero inoxidable V4A, posible montaje en ángulo 0° o 90°....

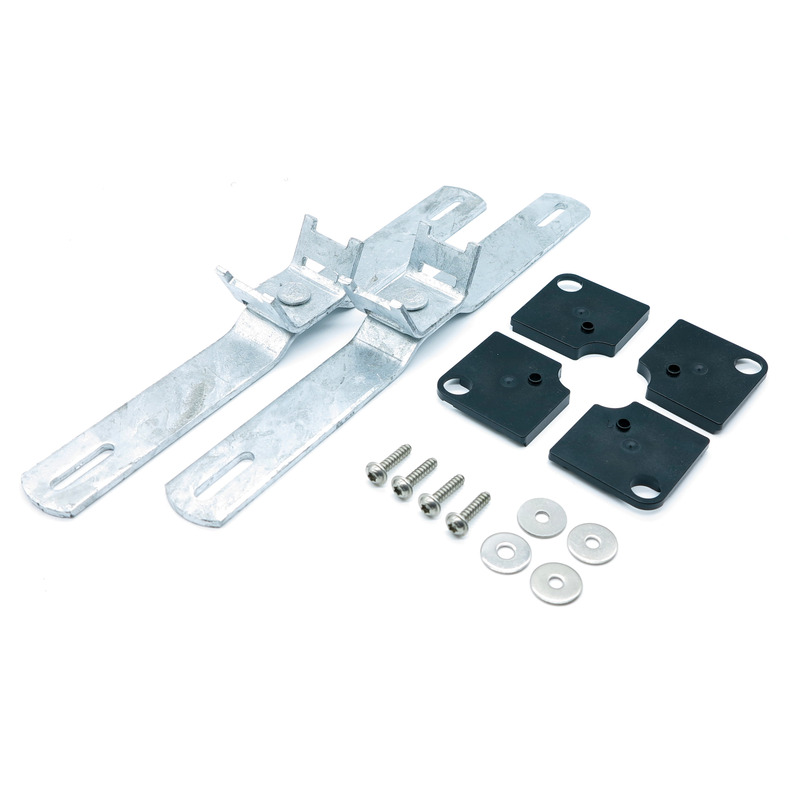

Juego de abrazaderas para mástil GEOS MSS-30
Juego para fijación a poste de acero galvanizado en caliente. Set = 2 piezas

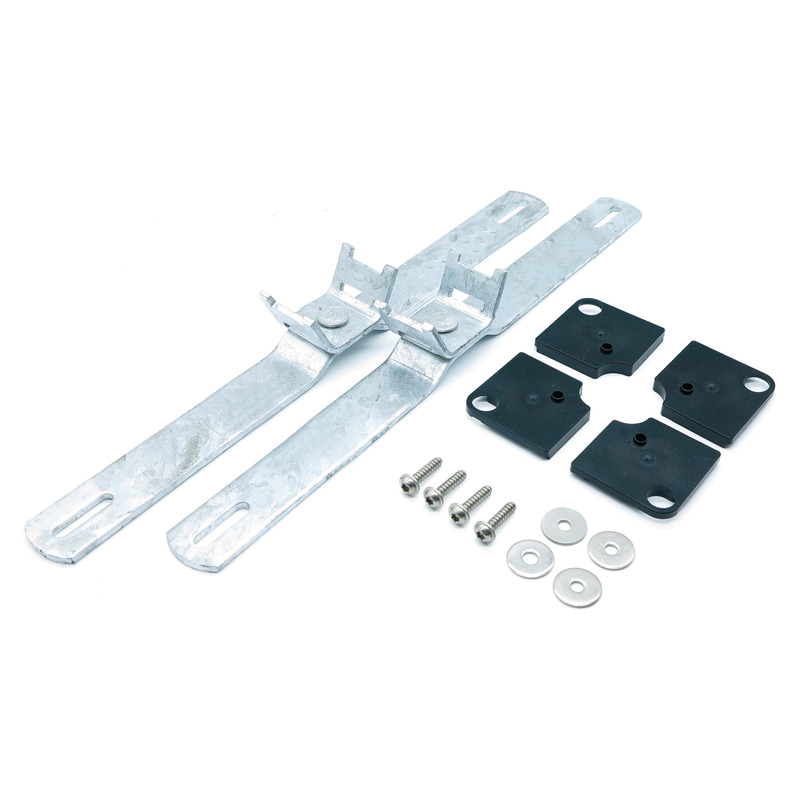

Juego de abrazaderas para mástil GEOS MSS-40
Juego para fijación a poste de acero galvanizado en caliente. Set = 2 piezas
Juego de abrazaderas de tornillo SRS 60-90
Juego de abrazaderas de tornillo de acero inoxidable V2A, en combinación con abrazaderas fijación a...

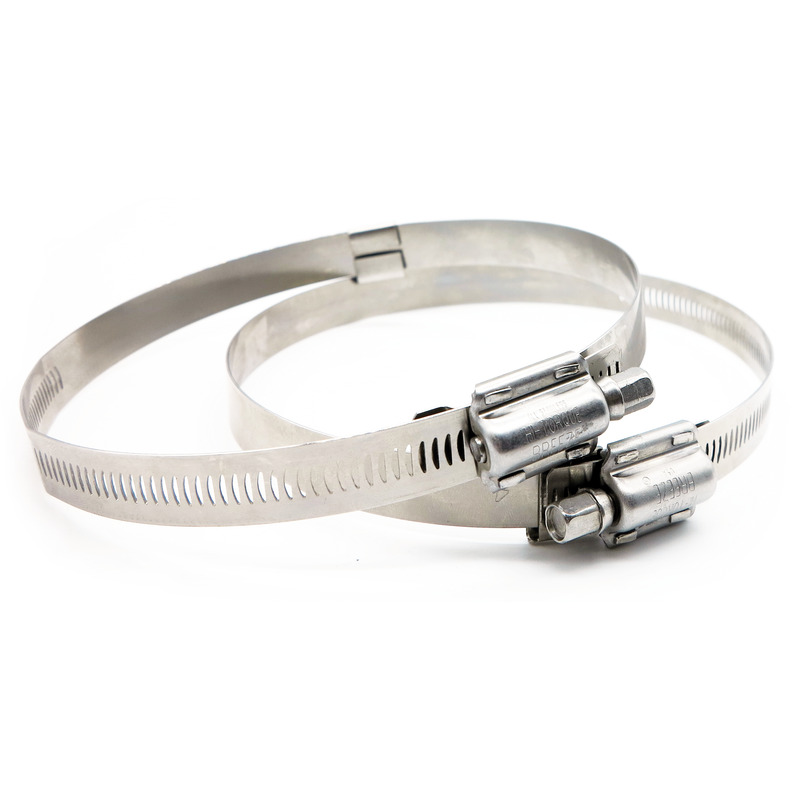

Juego de abrazaderas de tornillo SRS 90-150
Juego de abrazaderas de tornillo de acero inoxidable V2A, en combinación con abrazaderas fijación a...
Juego de abrazaderas de tornillo SRS 150-210
Juego de abrazaderas de tornillo de acero inoxidable V2A, en combinación con abrazaderas fijación a...
Pletina de acero inoxidable V2A, 1 pieza

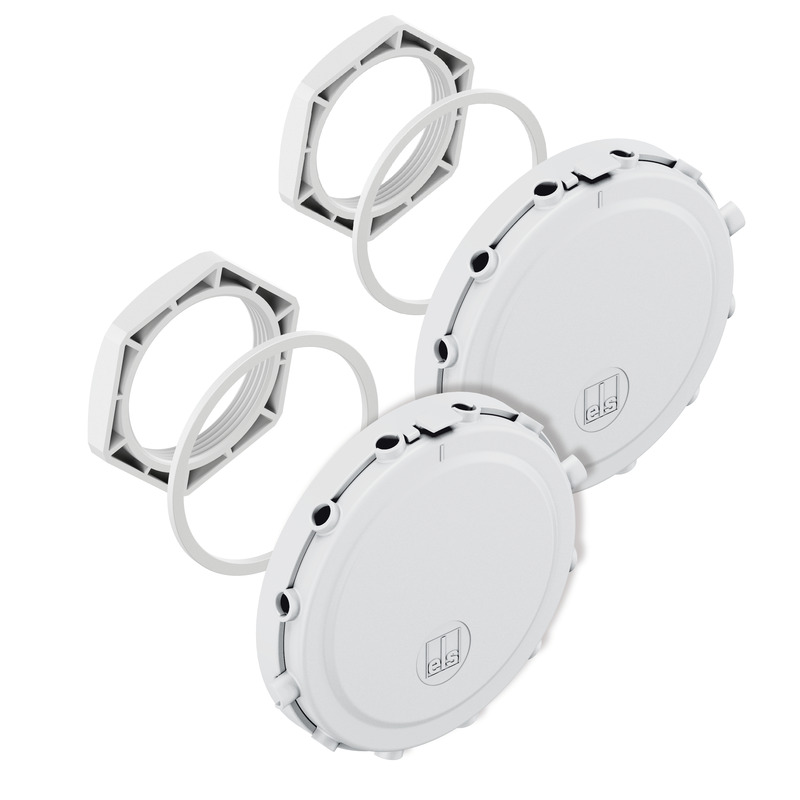

Set de accesorios de ventilación BEL Air M40
Conjunto de elementos de ventilación BEL Air para evitar la formación de agua por condensación en...
Corona para taladro de mano y de columna, modelo industrial de alta calidad con placas de corte de...
Corona para taladro de mano y de columna, modelo industrial de alta calidad con placas de corte de...
Corona para taladro de mano y de columna, modelo industrial de alta calidad con placas de corte de...
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

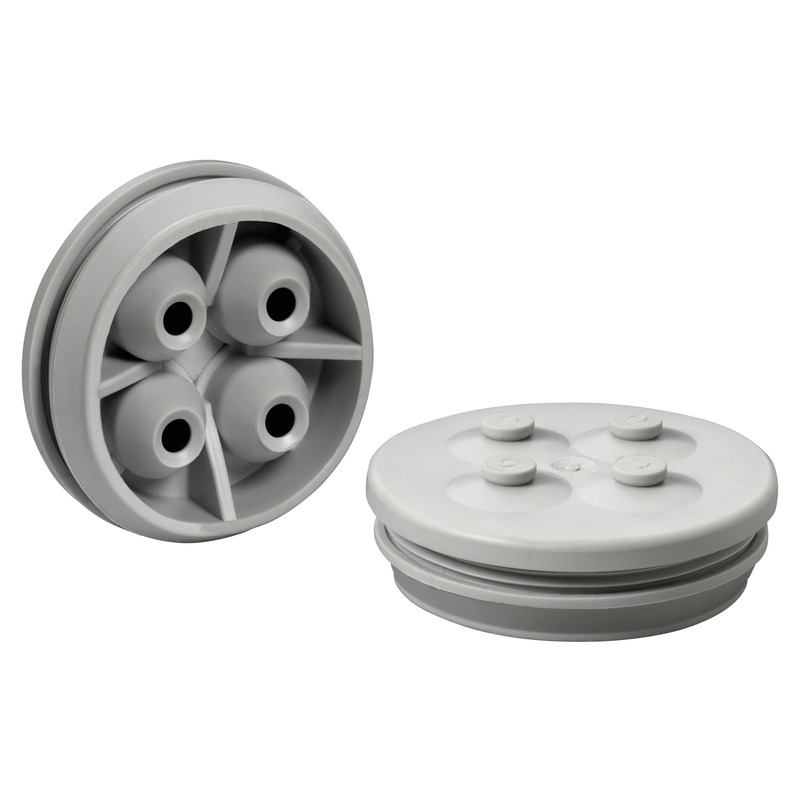

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, máx. cuatro entradas de...
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

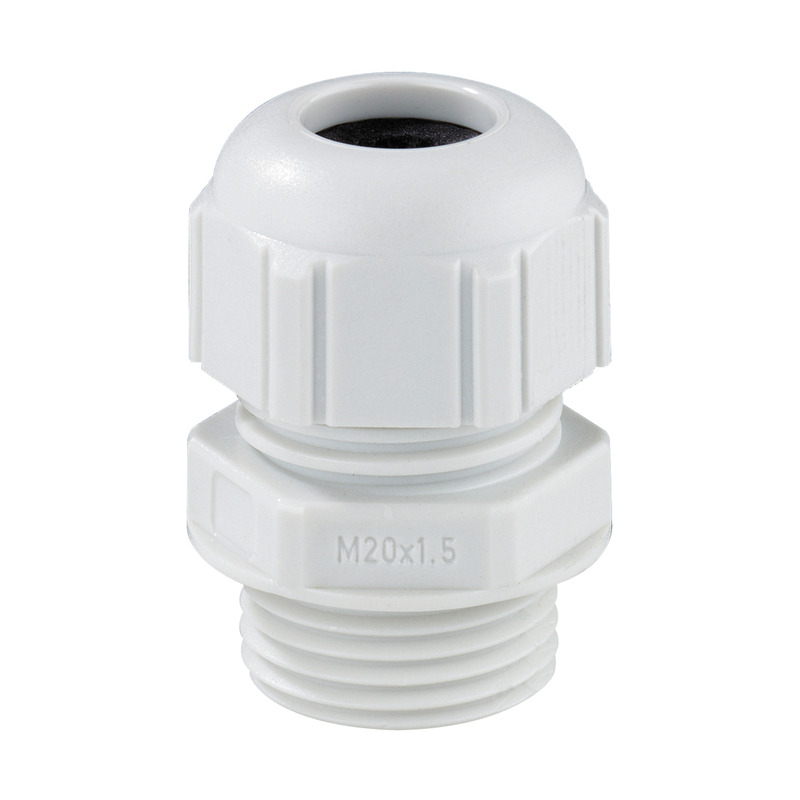

Prensaestopa para cables, IP68, con brida antitracción, rosca larga, M_ x 1,5 mm, sin contratuerca,...
Prensaestopa para cables, IP68, con brida antitracción, rosca larga, M_ x 1,5 mm, sin contratuerca,...
Prensaestopa para cables, IP68, con brida antitracción, rosca larga, M_ x 1,5 mm, sin contratuerca,...
Prensaestopa para cables, IP68, con brida antitracción, rosca larga, M_ x 1,5 mm, sin contratuerca,...
Prensaestopa para cables, IP68, con brida antitracción, rosca larga, M_ x 1,5 mm, sin contratuerca,...
Prensaestopa para cables, IP68, con brida antitracción, rosca larga, M_ x 1,5 mm, sin contratuerca,...
Prensaestopa para cables, IP68, con brida antitracción, rosca larga, M_ x 1,5 mm, sin contratuerca,...
Prensaestopa para cables, IP68, con brida antitracción, rosca conectora larga, M_ x 1,5 mm, con...
Prensaestopa para cables, IP68, con brida antitracción, rosca conectora larga, M_ x 1,5 mm, con...
Prensaestopa para cables, IP68, con brida antitracción, rosca conectora larga, M_ x 1,5 mm, con...
Prensaestopa para cables, IP68, con brida antitracción, rosca conectora larga, M_ x 1,5 mm, con...
Prensaestopa para cables, IP68, con brida antitracción, rosca conectora larga, M_ x 1,5 mm, con...
Prensaestopa para cables, IP68, con brida antitracción, rosca conectora larga, M_ x 1,5 mm, con...
Prensaestopa para cables, IP68, con brida antitracción, rosca conectora larga, M_ x 1,5 mm, con...

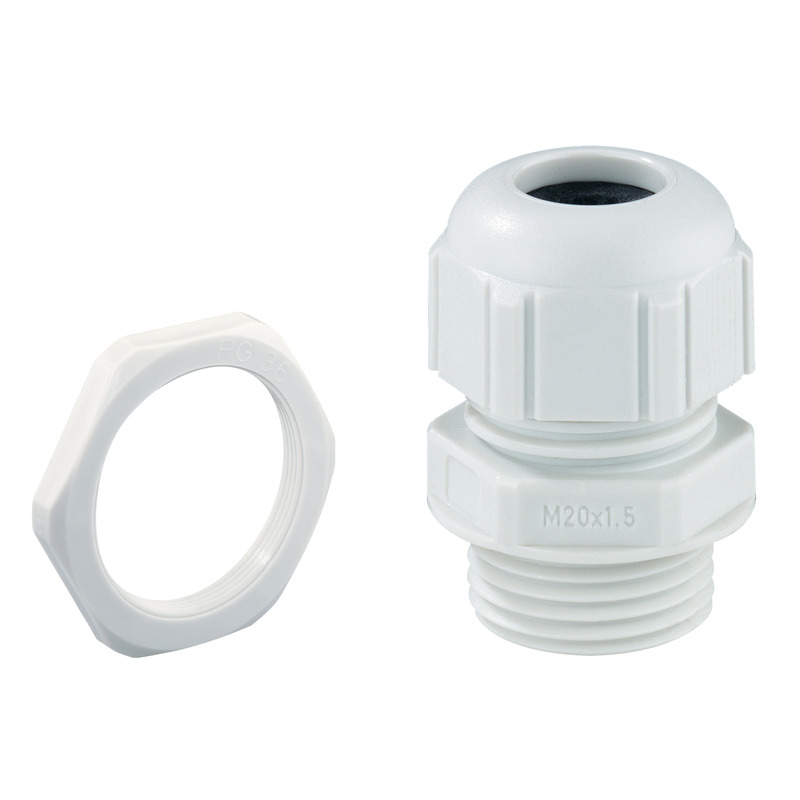

Prensaestopa, IP68, con brida antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris
