#14200301 | Dimensiones: 254 x 180 x 165 mm
Envolvente

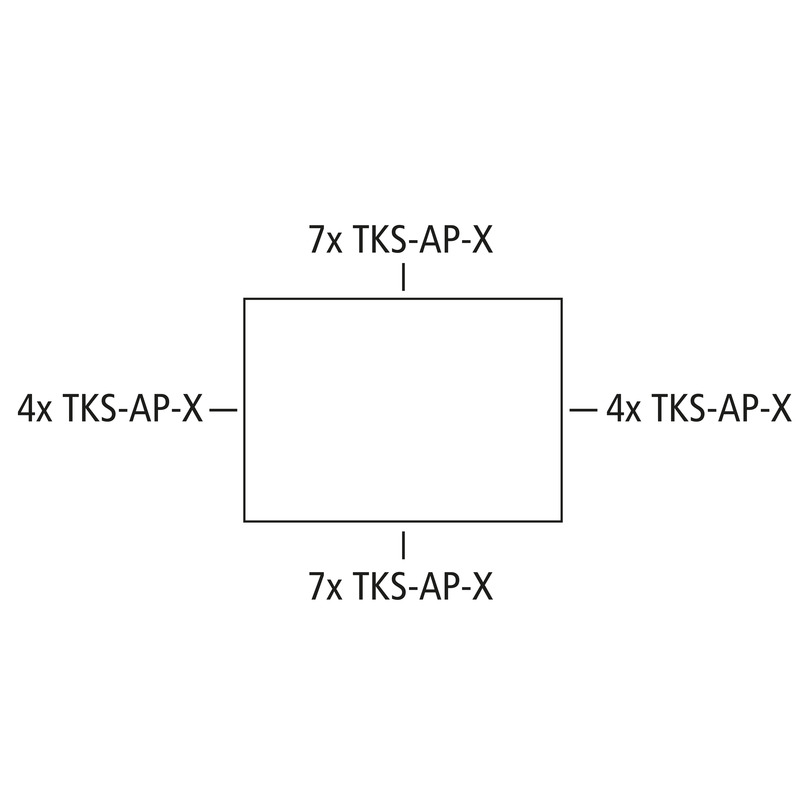

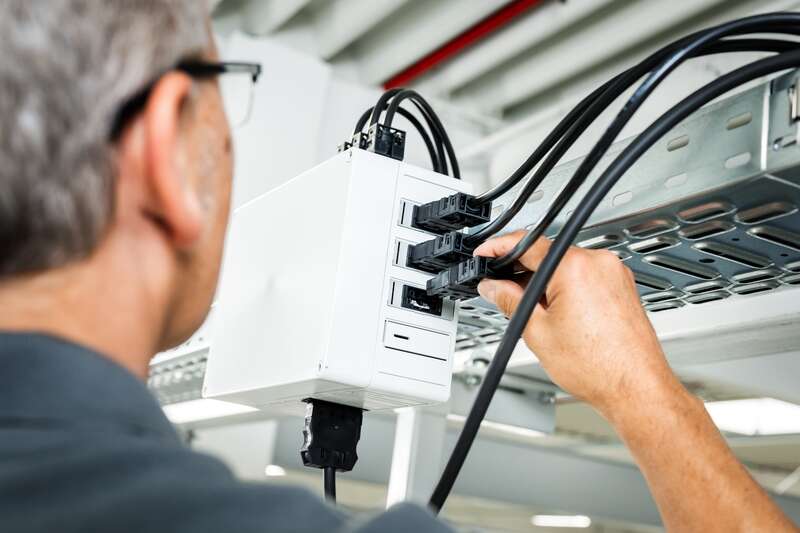

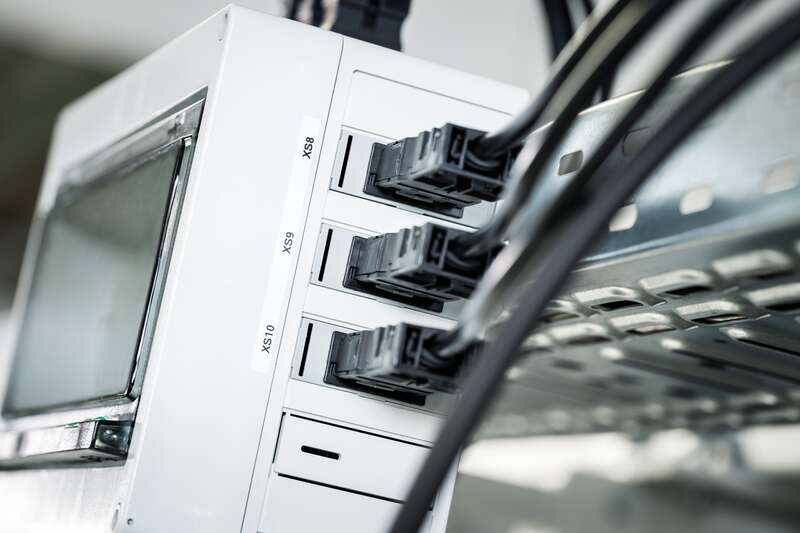

Envolvente, con grado de protección IP30, Policarbonato, puntos de fijación interior, Para instalaciones interiores estándar, montaje de hasta 22 conectores WINSTA® en conjunto con carcasas TKS AP
Base: Policarbonato, gris, Tapa: Policarbonato, transparente
| Tensión de funcionamiento nominal AC | 690 V |
|---|---|
| Tensión de funcionamiento nominal DC | 1000 V |
| Clase de protección | II |
| Clase de protección | IP30 |
| ventilado | no |
| UL Type Rating | sin datos |
| Color parte inferior | gris |
|---|---|
| Color parte superior | transparente |
| Anchura | 254 mm |
|---|---|
| Longitud | 180 mm |
| Altura | 165 mm |
| Peso | 0.9872 kg |
| Resistente a los rayos UV | sí |
|---|---|
| sin halógenos | sí |
| Clasificación por inflamabilidad según UL94 | V2 |
| Resistencia con hilo incandescente | 960 °C (EN 60695-2-11) |
| Modo de fijación | Montaje sobre la pared/el techo |
|---|---|
| Fuerza de golpe | IK07 |
| precintable | sí |
| Par de torsión del tornillo de la tapa | 1.2 Nm |
| Variante de brida | no |
| Clase de parte superior | Tapa |
| Fijación | puntos de fijación interior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -35 °C |
| Temperatura ambiente máx. | 80 °C |
| Temperatura ambiente 24 h | 60 °C |
| Lugar de instalación | Zona interior |
| EAN | 4013902694280 |
|---|---|
| Clase ETIM | EC000261 |
| Número de tarifa aduanera | 85389099 |
| Cantidad de pedido mínima | 1 |
| Material parte inferior | Policarbonato |
|---|---|
| Material parte superior | Policarbonato |
| Material tornillo de la tapa | Poliamida, reforzada en fibra de vidrio |
| EAN / GTIN | 4013902694280 |
|---|---|
| Anchura | 0.254 m |
| Peso | 0.9872 kg |
| Altura | 0.165 m |
| Cantidad | 1 pz |
| Profundidad | 0.18 m |
| EAN / GTIN | 4013902694297 |
|---|---|
| Anchura | 0.372 m |
| Peso | 3.9522 kg |
| Altura | 0.372 m |
| Cantidad | 4 pz |
| Profundidad | 0.262 m |
| EAN / GTIN | 4013902694303 |
|---|---|
| Anchura | 0.8 m |
| Peso | 158.7072 kg |
| Altura | 1.65 m |
| Cantidad | 144 pz |
| Profundidad | 1.2 m |
