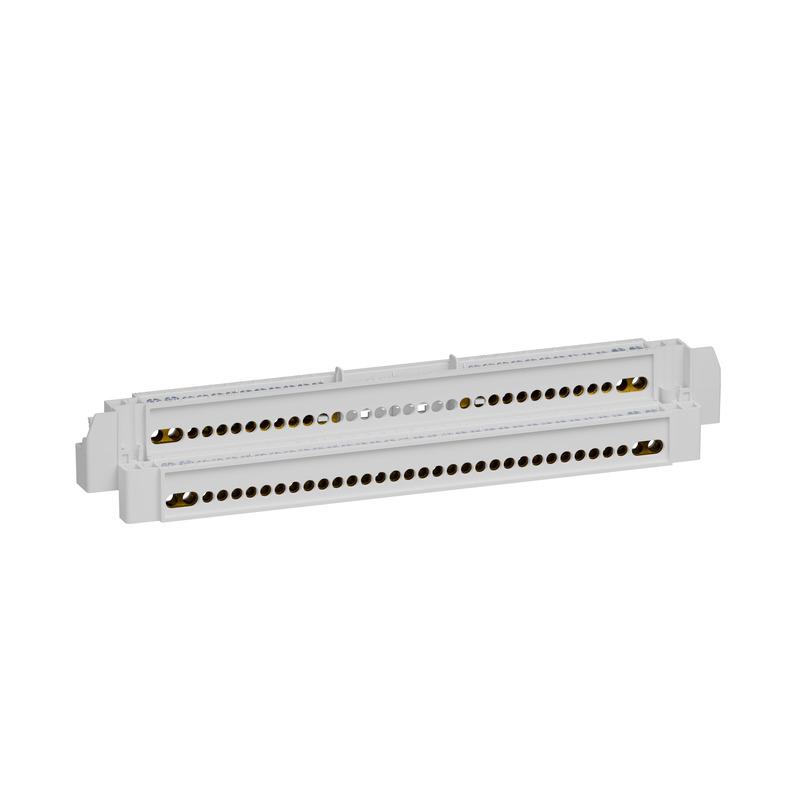

#73485301 | Dimensiones: 35 x 267 x 47 mm
Carril de apriete
Regletas adicionales o de reemplazo para la instalación en AK 24 y AK 36 (desde 10/2025)
Regleta PE/N con terminales de tornillo: PE con 4 puntos de conexión de 2,5 - 16 mm² y 30 puntos de conexión de 0,75 - 6 mm², N con 2 potenciales puntos de conexión de 2,5 - 16 mm² cada uno y 10 puntos de conexión de 0,75 - 6 mm²
| Tensión de funcionamiento nominal AC | 400 V |
|---|---|
| Número de polos | 3 |
| seguridad a prueba de golpes | no |
| Conexión 1: Tipo de conexión | Tornillos |
| Conexión 1: Longitud de aislamiento | 12 mm |
| Conexión 1: Puntos de apriete por polo | 12 |
| Conexión 1: Apto para conductores de CU | 1 |
| Conexión 1: Sección del conductor, hilo sin puntera (mín.) | 2.5 mm² |
| Conexión 1: Sección del conductor, hilo con puntera (máx.) | 10 mm² |
| Conexión 1: Sección del conductor, unifiliar (mín.) | 2.5 mm² |
| Conexión 1: Sección del conductor, unifiliar (máx.) | 16 mm² |
| Conexión 2: Tipo de conexión | Tornillos |
| Conexión 2: Puntos de conexión por polo | 34 |
| Conexión 2: Apto para conductores de CU | 1 |
| Conexión 2: Sección del conductor, hilo con puntera (mín.) | 1.5 mm² |
| Conexión 2: Sección del conductor, hilo con puntera (mín.) | 4 mm² |
| Conexión 2: Sección del conductor, unifilar (mín.) | 1.5 mm² |
| Conexión 2: Sección del conductor, unifilar (máx.) | 6 mm² |
| Anchura | 35 mm |
|---|---|
| Longitud | 267 mm |
| Altura | 47 mm |
| Peso | 0.3009 kg |
| sin halógenos | sí |
|---|---|
| Clasificación por inflamabilidad según UL94 | V2 |
| Resistencia con hilo incandescente | 960 °C (EN 60695-2-11) |
| Conexión 1: Par de apriete | 1.4 Nm |
|---|---|
| Conexión 2: Par de apriete | 1.4 Nm |
| EAN | 4013902705238 |
|---|---|
| Clase ETIM | EC001284 |
| Número de tarifa aduanera | 85369010 |
| Cantidad de pedido mínima | 1 |
| Material del cuerpo aislante | Termoplástico |
|---|
| EAN / GTIN | 4013902705245 |
|---|---|
| Anchura | 0.444 m |
| Peso | 6.378 kg |
| Altura | 0.19 m |
| Cantidad | 20 pz |
| Profundidad | 0.329 m |
| EAN / GTIN | 4013902705252 |
|---|---|
| Anchura | 0.8 m |
| Peso | 404.68 kg |
| Altura | 1.93 m |
| Cantidad | 1200 pz |
| Profundidad | 1.2 m |
| EAN / GTIN | 4013902705238 |
|---|---|
| Anchura | 0.035 m |
| Peso | 0.3009 kg |
| Altura | 0.047 m |
| Cantidad | 1 pz |
| Profundidad | 0.267 m |
Textos de licitación
(73485301.TXT 612 B)
Inicia sesión para descargar textos de licitación.
Datos CAD
(Descargar 3D-CAD-Data)
Inicia sesión para descargar textos de licitación.

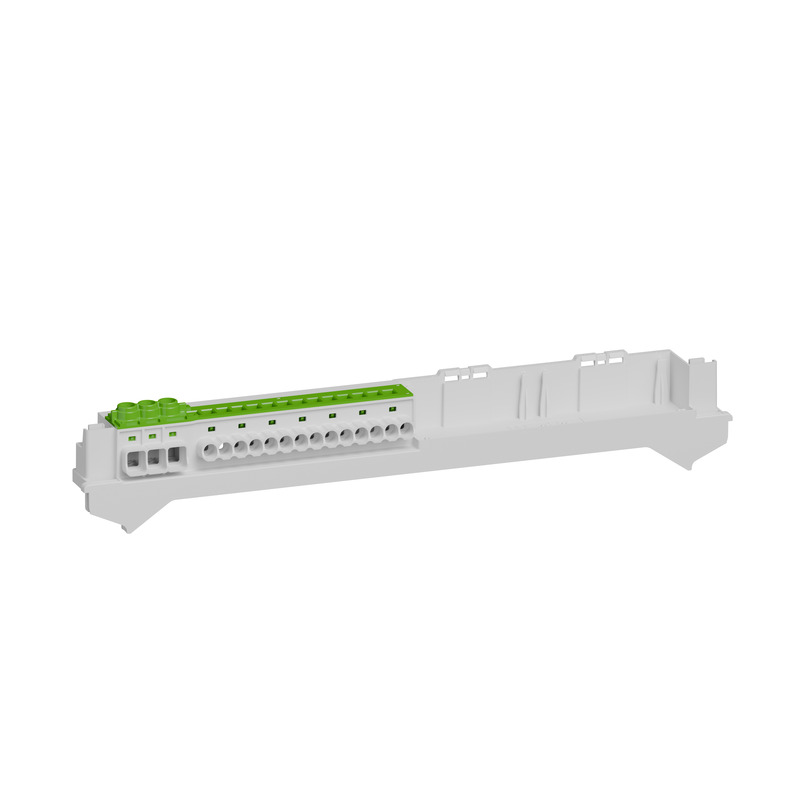

Carril de apriete
AK 3/14 PE
Número de producto 73485001
Soporte base con regleta de terminales de PE con 3 bornes roscados de...
Regletas adicionales o de reemplazo para la instalación en AK 24 y AK 36 (desde 10/2025)

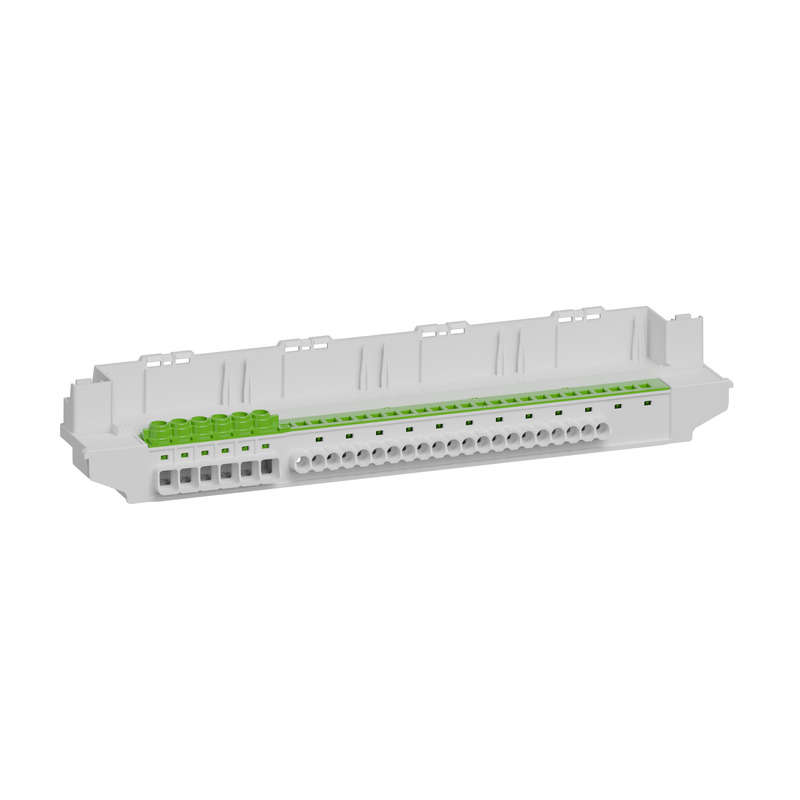

Carril de apriete
AK 6/21 PE
Número de producto 73485101
Soporte base con regleta de terminales de PE con 6 bornes roscados de...
Regletas adicionales o de reemplazo para la instalación en AK 24 y AK 36 (desde 10/2025)

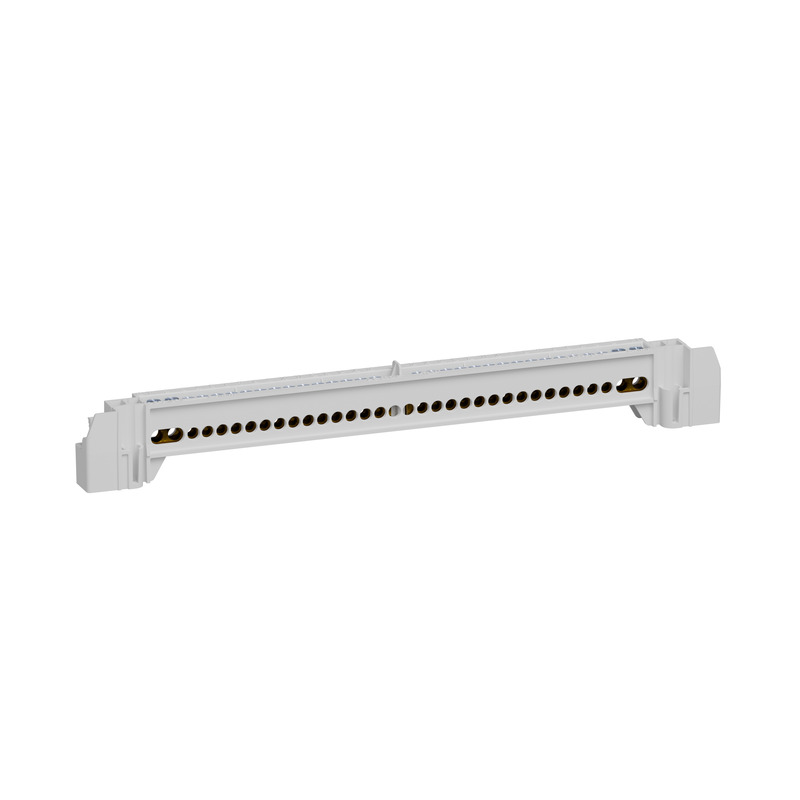

Carril de apriete
