AKe 09

Número de producto: 73550901 | Dimensiones: 200 x 200 x 122 mm

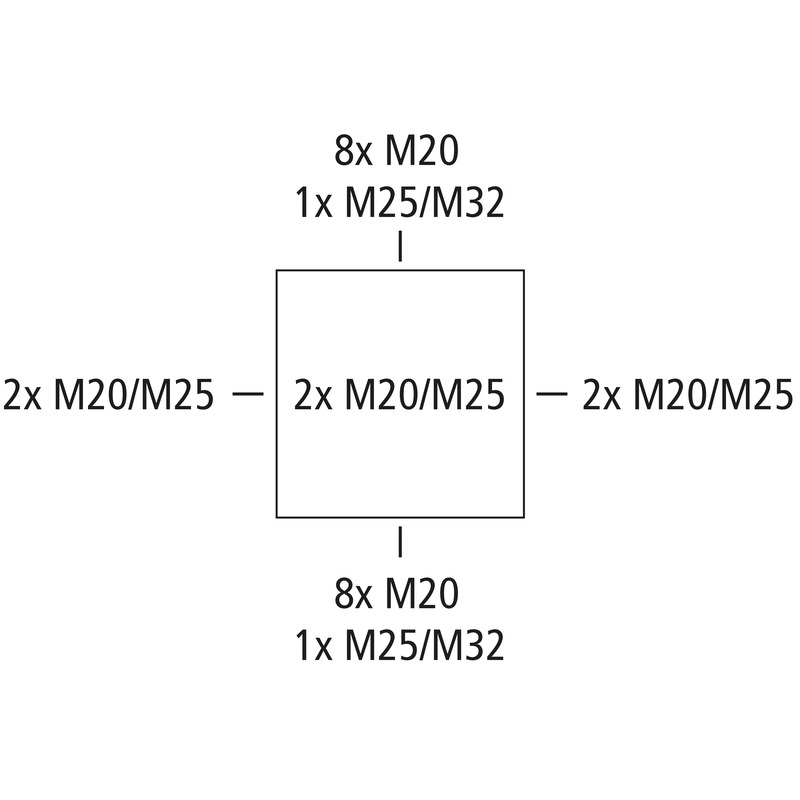

Cuadro de distribución, con grado de protección IP55, 1 Fila, 9 Número de módulos disponibles, Tensión de funcionamiento nominal: 400V AC, Tensión aislante de medición: 690V AC, 690V DC, Con entradas pretroqueladas métricas para el monte de accesorios universales tales como prensaestopas, conos de doble membrana o conos escalonados, para instalaciones estándar en zonas interiores

con bornero de Neutro y Tierra, incluye 2 puntos de conexión de 16 mm² y 5 puntos de conexión de 6 mm²

Incluye:
Cono escalonado: 7x M20, 1x M25, tapones, etiquetas de inscripción y cubremódulos

Highlights

Mayor flexibilidad -gracias a las 5 variantes con 14 hasta 70 unidades de división dispondrá para cada caso de aplicación la solución adecuada en cuadros de distribución.

Características eléctricas

Tensión de funcionamiento nominal AC	400 V
Tensión aislante de medición CA	690 V
Tensión aislante de medición CC	690 V
Clase de protección	II
Clase de protección	IP55
Cantidad de potenciales N	1
Cantidad de filas	1
Cantidad de unidades de división	9
Cantidad de unidades de división por fila	9

Colores

Color parte inferior	gris

Dimensiones

Anchura	200 mm
Longitud	200 mm
Altura	122 mm
Altura interior	95 mm

Características del material

Resistente a los rayos UV	no
sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente EN 60695-2-11	650 °C
Calidad industrial	no

Características mecánicas

Modo de fijación	Estructura
Fuerza de golpe	IK07
precintable	sí
Alineable	sí

Condiciones ambientales

Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	40 °C
Temperatura ambiente 24 h	35 °C
Lugar de instalación	Zona interior

Material

Material parte inferior	Poliestireno
Material parte superior	Poliestireno
Material junta	Poliuretano
Material tornillo de la tapa	Poliamida, reforzada en fibra de vidrio
Material ventana abatible	Policarbonato
