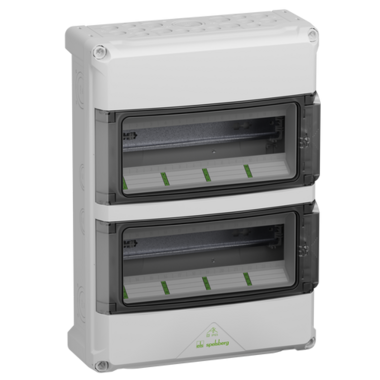

Los cuadros eléctricos Spelsberg de la serie AK Compacto están diseñados específicamente para instalaciones estándar en interiores. Ofrecen una solución fiable cuando se precisa ahorro de espacio y facilidad de uso. Gracias a su construcción compacta, permiten distribuciones donde hay poco espacio disponible, ideales para salas técnicas, acometidas, pequeñas unidades comerciales, talleres o en construcción de viviendas. Con versiones de 3 a 36 unidades de división, la serie cubre un amplio espectro de aplicaciones: desde el pequeño cuadro de seguridad para el taller hasta la potente distribución multiparada. Todos los modelos AK Compacto destacan por su grado de protección hasta IP65, resistencia a impactos hasta IK08, ejecución sin halógenos y detalles prácticos que facilitan significativamente el trabajo a los instaladores.
¿Cuál es el cuadro de distribución AK adecuado para mí? Al buscador de cuadros de distribución.

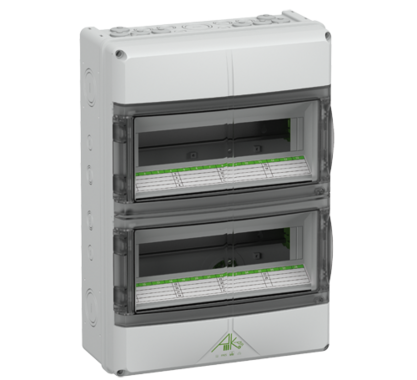

AK 24 | AK 36
EN MÁXIMO REDUCIDO
El AK Compact es la respuesta lógica a los requisitos modernos de los edificios residenciales y de uso especifico; un cuadro de distribución eléctrica que ahorra espacio y es fácil de instalar, reducido a lo esencial sin comprometer las funciones. Representa la máxima funcionalidad en el mínimo espacio, combinada con características prácticas que aportan ventajas reales. Todo lo necesario. Qué nada estorbe. Diseño claro y calidad sin concesiones.
Esto convierte al AK Compact en la solución perfecta para instalaciones interiores estándar. Tanto si se trata de un distribuidor de superficie de 2 filas como de un distribuidor de superficie de 3 filas: combina fiabilidad y flexibilidad con un diseño claro y funciones prácticas que facilitan notablemente el día a día de los electricistas, hoy y en el futuro.
Desarrollada para facilitar al máximo la instalación, la caja de fusibles con IP65 cumple exactamente los requisitos que las instalaciones eléctricas modernas exigen a un cuadro de distribución contemporáneo.

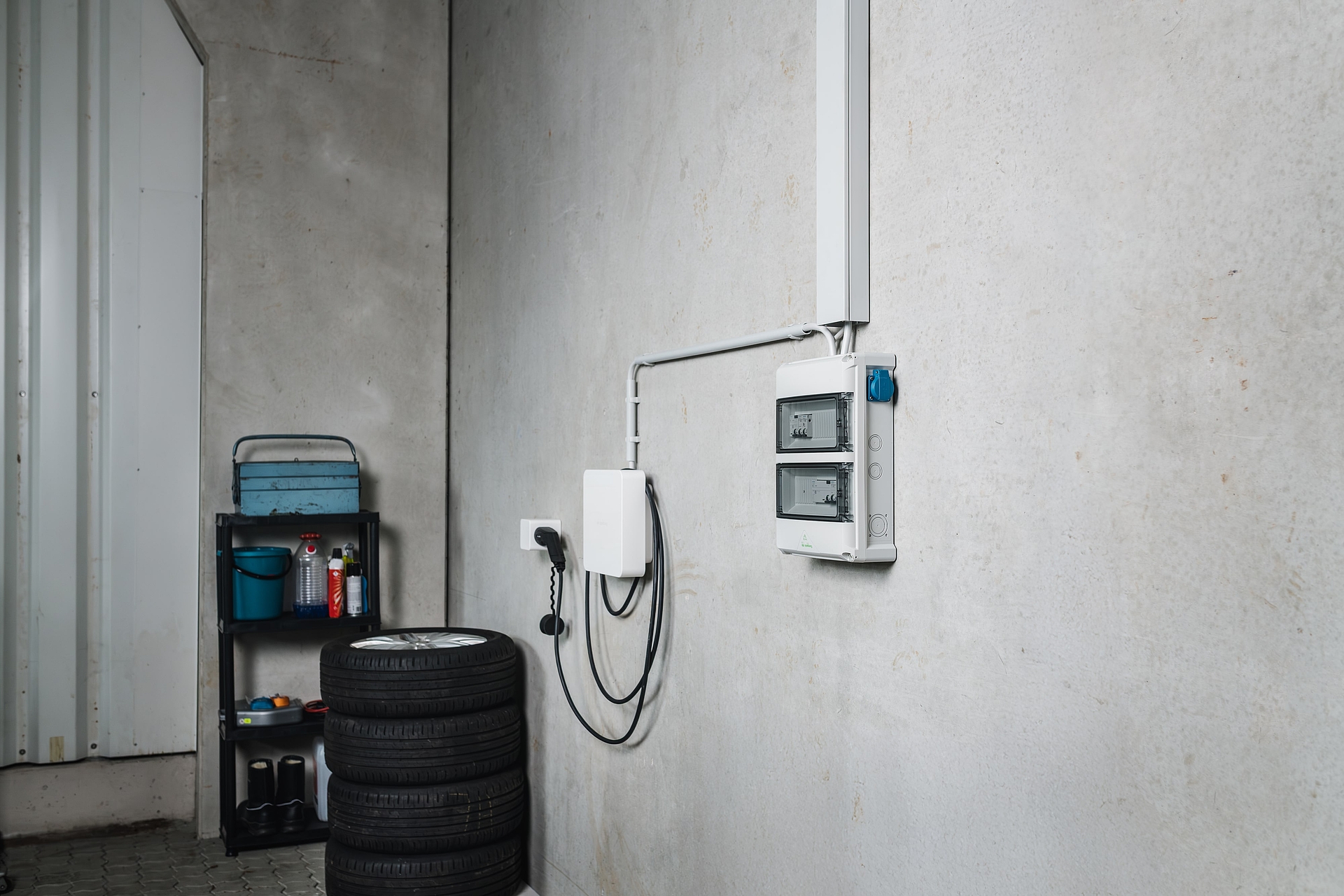

El AK Compacto es más que un cuadro de distribución eléctrico que ahorra espacio. Está diseñado para instaladores, con detalles que facilitan notablemente el trabajo diario. Incluye la conexión PE/N integrada, entradas de cable sin herramientas y el montaje sencillo del carril DIN sin necesidad de herramientas adicionales. Así, el cuadro de distribución compacto se convierte en una solución que hace que las instalaciones sean más rápidas, seguras y eficientes, ya sea en viviendas, salas técnicas o como cuadro de seguridad en talleres.

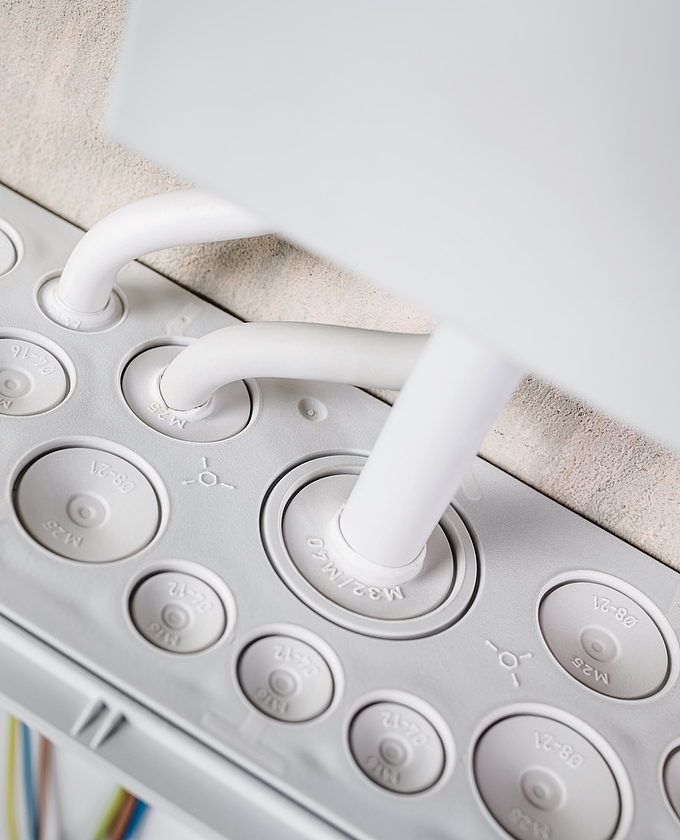

18 membranas blandas garantizan una entrada de cables rápida y sencilla sin necesidad de herramientas. No obstante, algunas de las membranas blandas también pueden utilizarse con prensaestopas.
El lado opuesto está equipado con punzonados métricos para racores atornillados para cables y conductos de doble membrana, lo que permite adaptar la instalación de forma flexible gracias a la rotación del cuadro de 180°.

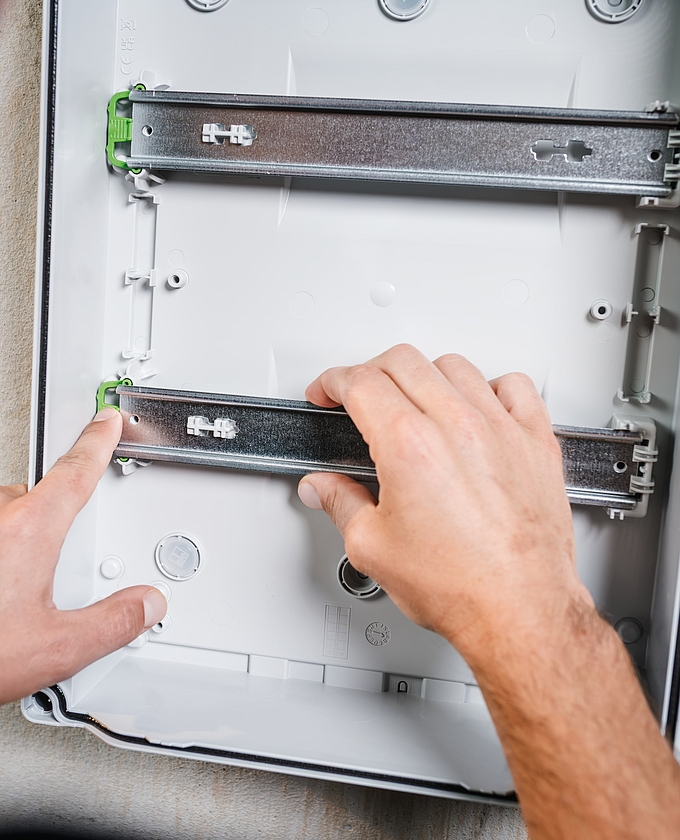

El carril DIN se puede montar y desmontar sin herramientas. Con un solo movimiento se fija de forma segura y se puede liberar igual de fácilmente mediante el desbloqueo verde, sin necesidad de herramientas.
Esto ahorra tiempo valioso en el montaje y garantiza que las instalaciones puedan adaptarse de forma flexible en cualquier momento. La mecánica bien pensada garantiza estabilidad, precisión y un manejo claramente más cómodo en el trabajo diario.

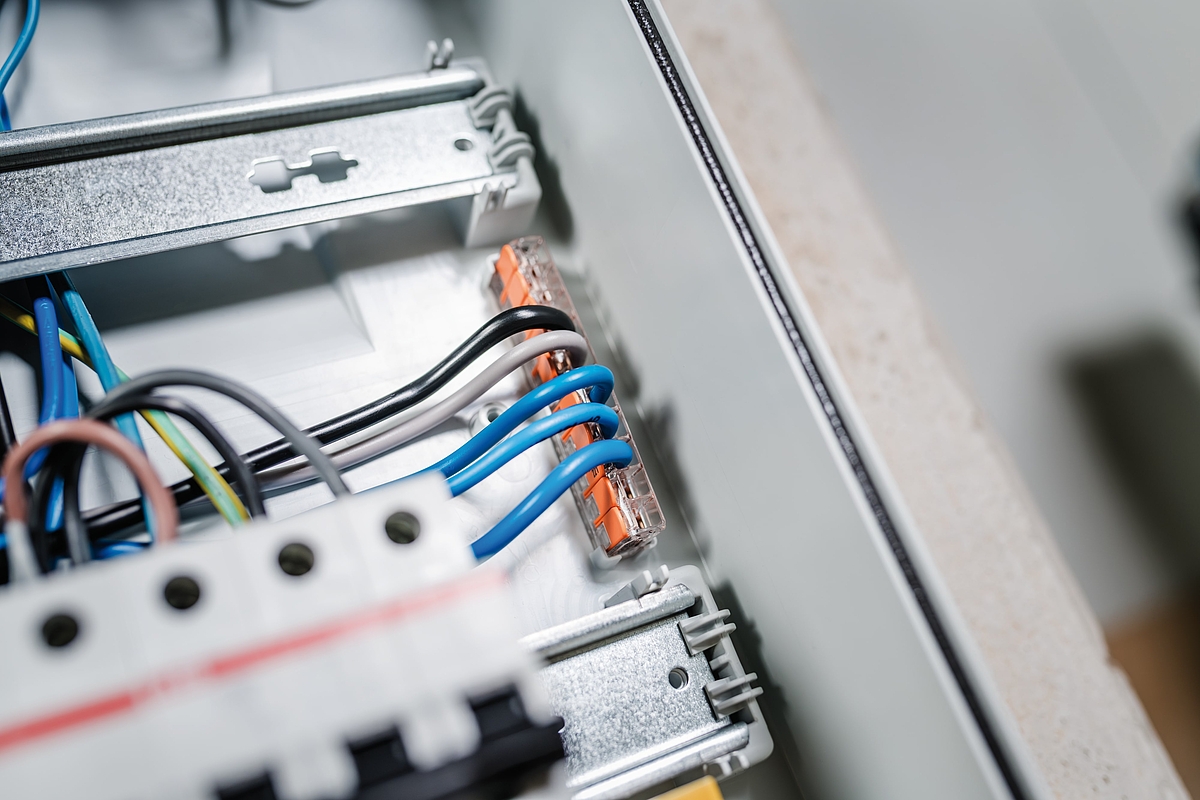

En la base de la caja del cuadro de distribución compacto, varias cavidades de sujeción integradas garantizan la fijación segura de
Bornes de conexión WAGO 221 con palanca de 3 y 5 polos y 6mm². Por ejemplo, con esto se puede conectar fácilmente
la derivación rápidamente en varios dispositivos RCD. Esto crea una máxima claridad en el cuadro de distribución mediante una
El nuevo sistema proporciona un cableado organizado y espacio adicional en el carril DIN y permite trabajar de forma rápida y eficaz.
Además de estas ventajas prácticas, los cuadros eléctricos AK 24 y AK 36 ofrecen funciones adicionales que proporcionan aún más comodidad y flexibilidad. Esto se complementa con una variedad de accesorios que amplían el ámbito de aplicación, desde la caja de fusibles compacta IP65 para instalaciones delicadas hasta proyectos de mayor envergadura con cuadro de distribución de superficie de 2 filas o cuadro de distribución de 3 filas.
Un tope lateral y marcas en el carril DIN facilitan la posición exacta de los aparatos de instalación online acorde al orificio de la ventana. Así, los aparatos siempre encajan con precisión y la tapa cierra óptimamente.
Gracias a las profundizaciones extra en la base de la carcasa, los cables se pueden conducir fácilmente por debajo de los carriles DIN. También la distancia de 135 mm entre los carriles DIN facilita la instalación y ofrece más espacio para un cableado limpio y ordenado.
La ventana abatible cómoda permite abrir y cerrar lateralmente con facilidad, con solo una mano. Según la situación de instalación, el lado de la bisagra puede elegirse fácilmente a la derecha o a la izquierda.
Los orificios laterales permiten instalar tomas de corriente de montaje en superficie directamente en el cuadro de distribución. De este modo, se dispone inmediatamente de una conexión de alimentación cuando se necesita, ya sea para el funcionamiento de dispositivos adicionales o como práctica toma de mantenimiento.
Los tornillos de cierre rápido integrados en la tapa facilitan especialmente la apertura y cierre del cuadro. Con solo un cuarto de giro, la tapa se fija o se suelta de forma segura.
El orificio de fijación en forma de llave permite enganchar fácilmente la envolvente antes de fijarla definitivamente. El orificio de fijación pretroquelado se perfora fácilmente para facilitar una colocación precisa, incluso durante una instalación invertida o en espacio reducidos.

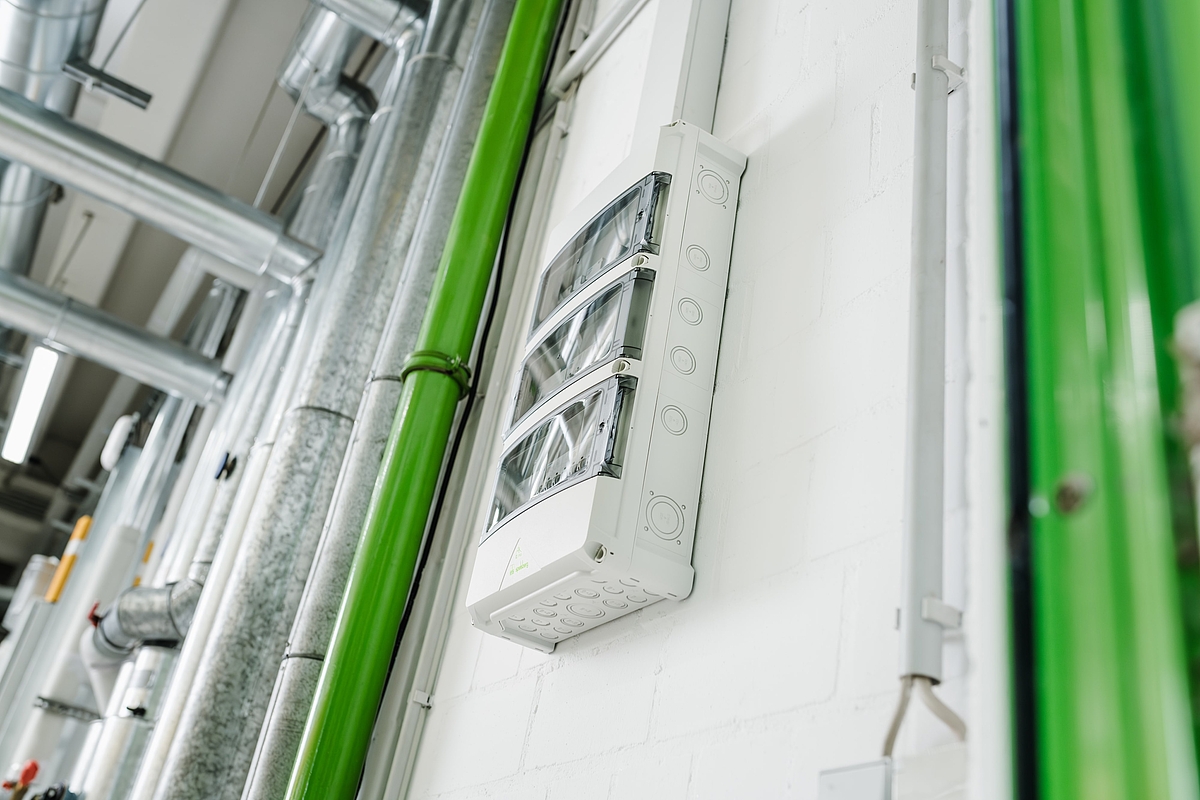

para instalaciones estándar en interiores como talleres, garajes, sótanos o en entornos reducidos
para uso en interiores y exteriores protegidos en entornos exigentes como industria, comercio o agricultura
