#73640901 | Dimensiones: 200 x 200 x 122 mm

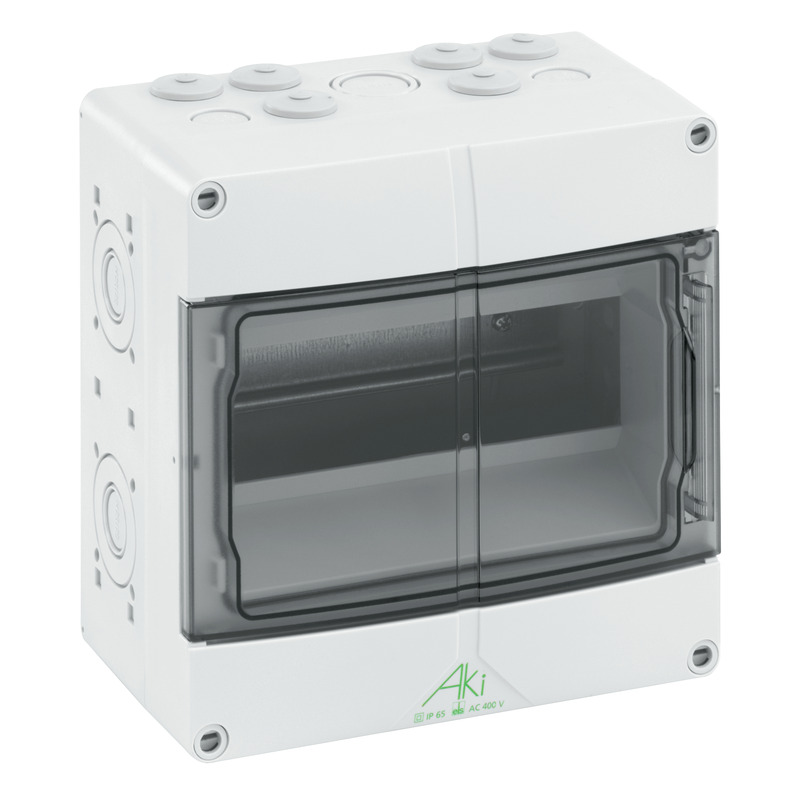

Cuadro de distribución

AKi 09

Cuadro de distribución, con grado de protección IP65, 1 Fila, 9 Número de módulos disponibles, Tensión de funcionamiento nominal: 400V AC, Tensión aislante de medición: 1000V AC, 1000V DC,...

Personalizar

Inicia sesión para ver el precio

Recordar producto

Descripción

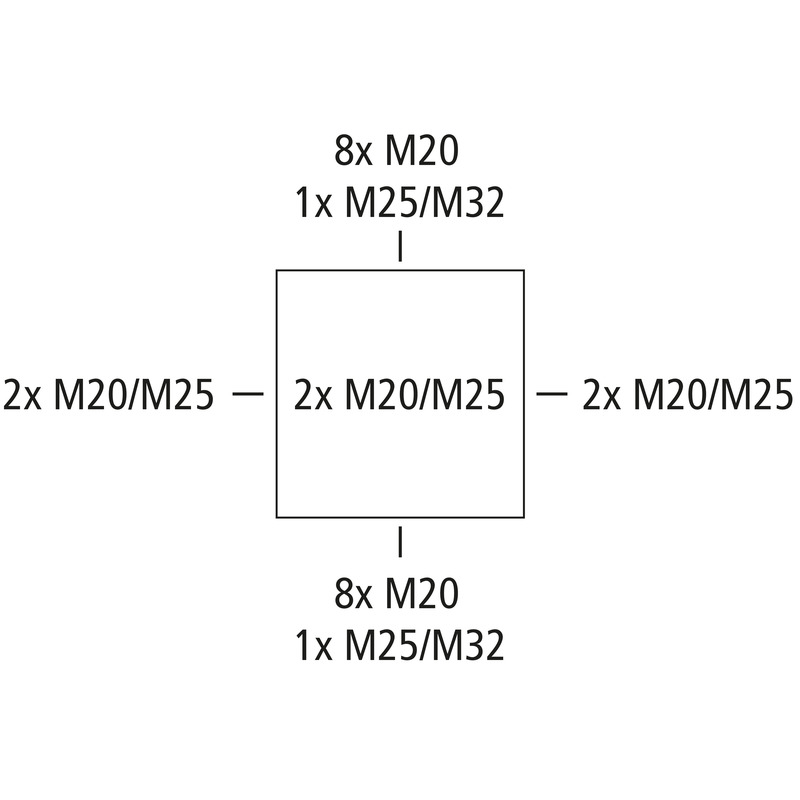

Cuadro de distribución, con grado de protección IP65, 1 Fila, 9 Número de módulos disponibles, Tensión de funcionamiento nominal: 400V AC, Tensión aislante de medición: 1000V AC, 1000V DC, Pretroquelados métricos en la parte superior para entradas con prensaestopas y/o conos de doble membrana. Conos de doble membrana M20 montados el lateral superior., para instalaciones en entornos industriales y en zonas exteriores no protegidas

con bornero de Neutro y Tierra, incluye 2 puntos de conexión de 16 mm² y 5 puntos de conexión de 6 mm²

Incluye:
Conos de doble membrana: 1x M20, 1x M32, tapones, cubre-módulos y etiquetas identificativas

Highlights

Seguro - Gracias al elevado tipo de seguridad IP65 y la versión robusta y sin halógeno queda garantizado un funcionamiento seguro incluso en caso de condiciones industriales adversas.

Datos técnicos

Características eléctricas

Tensión de funcionamiento nominal AC	400 V
Tensión aislante de medición CA	1000 V
Tensión aislante de medición CC	1000 V
Clase de protección	II
Clase de protección	IP65
Cantidad de filas	1
Cantidad de unidades de división	9
con espacio de montaje adicional	no

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	200 mm
Longitud	200 mm
Altura	122 mm
Altura interior	95 mm
Peso	0.91 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V2
Resistencia con hilo incandescente	960 °C (EN 60695-2-11)

Características mecánicas

Modo de fijación	Estructura
Fuerza de golpe	IK08
precintable	sí
Par de torsión del tornillo de la tapa	1.2 Nm
Variante de brida	no
Alineable	sí

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902890729
Clase ETIM	EC000214
Número de tarifa aduanera	85369095
Cantidad de pedido mínima	1

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato, reforzado con fibra de vidrio
Material junta	Poliuretano
Material tornillo de la tapa	Poliamida, reforzada en fibra de vidrio
Material ventana abatible	Policarbonato

Datos logísticos

Embalaje de cartón

EAN / GTIN	4013902305186
Anchura	0.397 m
Peso	5.83 kg
Altura	0.422 m
Cantidad	6 pz
Profundidad	0.22 m

Palé

EAN / GTIN	4013902305193
Anchura	0.8 m
Peso	251.2 kg
Altura	1.81 m
Cantidad	240 pz
Profundidad	1.2 m

Unidad

EAN / GTIN	4013902890729
Anchura	0.2 m
Peso	0.91 kg
Altura	0.122 m
Cantidad	1 pz
Profundidad	0.2 m

Descargas

Datos de planificación

Textos de licitación

Datos CAD

Accesorios

Guarnición cerraduraAK SGA-1

Guarnición cerradura

AK SGA-1

Número de producto 70610201

Cierres idénticos

Guarnición cerradura, para el montaje en trampillas de la serie AK, con 2 llaves e instrucciones de...

Guarnición cerraduraAK SGA-2

Guarnición cerradura

AK SGA-2

Número de producto 70690201

Cierres diferentes, posibilidad máx. 10 cierres diferentes

Guarnición cerradura, para el montaje en trampillas de la serie AK, con 2 llaves e instrucciones de...

Juego de fijación de mástil/tuboMABF 150-3

Juego de fijación de mástil/tubo

MABF 150-3

Número de producto 89603201

para cuadros vacíos TK 1818, 2518 (de canto), cuadro de distribución...

Juego de sujeción del mástil/tubo de acero inoxidable V2A con tornillos de sujeción y cierre rápido,...

Claraboya abatibleAK KF 09

Claraboya abatible

AK KF 09

Número de producto 73540009

AK 09/AKi 09/STV 9xx

Ventana abatible de repuesto para AK/cuadros de distribución AKi

Tapas cubre-módulosAK AS

Tapas cubre-módulos

AK AS

Número de producto 79901201

Ancho de 108 mm para 6 unidades de división

Tiras de cobertura, para el cierre de cuadros automáticos no usados, separable, gris

Tapón de ventilaciónBST M20

Tapón de ventilación

BST M20

Número de producto 26242001

Gris

Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...

Tapón de ventilaciónBST M20/sw

Tapón de ventilación

BST M20/sw

Número de producto 26202001

Negro

Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...

Fijación para bandejas portacablesKTB 1-100 nuevo

Fijación para bandejas portacables

KTB 1-100

Número de producto 89602901

Elemento de fijación para el montaje de cajas en sistemas de soporte de cables con orificio ranurado...
