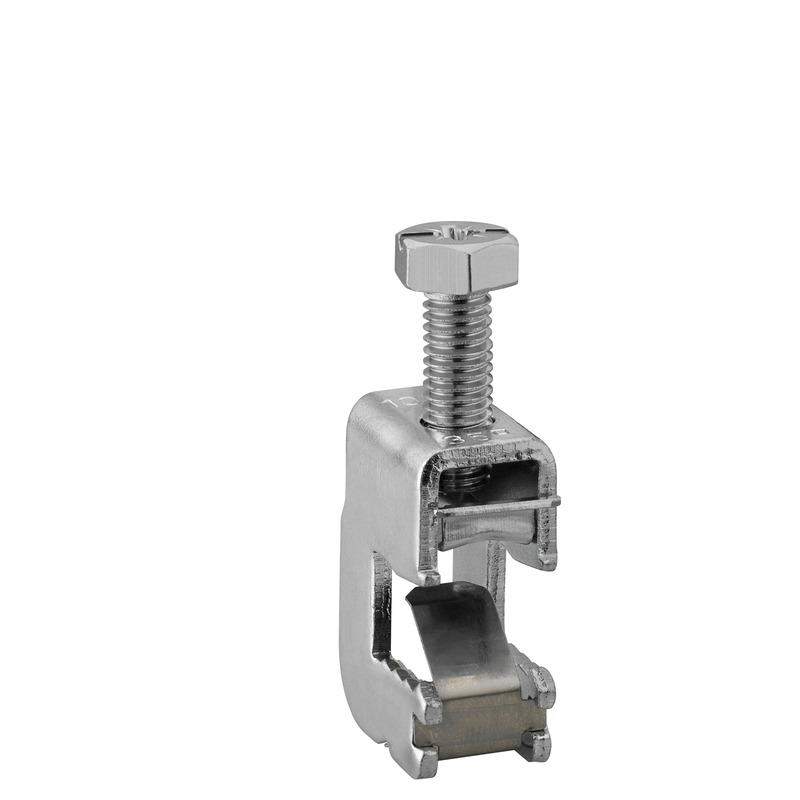

Descripción
Barra ómnibus, para pletinas de cobre 12/20/25/30 x 10 mm
para la conexión de conductores AL/CU de 16 - 70 mm²
#07617001 | Dimensiones: 20,5 x 28 x 45 mm
Barras ómnibus
Datos técnicos
Características eléctricas
| Calibre máx. del cable | 70 mm² |
|---|---|
| Corriente de medición | 400 Amperio |
| Número de polos | 1 |
| seguridad a prueba de golpes | no |
| Conexión 1: Tipo de conexión | Tornillos |
| Conexión 1: Puntos de apriete por polo | 1 |
| Conexión 1: Apto para conductores de CU | 1 |
| Conexión 1: Apto para conductores de AL | 1 |
| Conexión 1: Sección del conductor, unifiliar (mín.) | 16 mm² |
| Conexión 1: Sección del conductor, unifiliar (máx.) | 70 mm² |
| Conexión 1: Sección del conductor, multifiliares (mín.) | 16 mm² |
| Conexión 1: Sección del conductor, unifiliar (máx.) | 120 mm² |
Dimensiones
| Anchura | 20.5 mm |
|---|---|
| Longitud | 28 mm |
| Altura | 45 mm |
| Peso | 0.0776 kg |
Características mecánicas
| Conexión 1: Par de apriete | 12 Nm |
|---|
Sales Information
| EAN | 4013902622986 |
|---|---|
| Clase ETIM | EC000001 |
| Número de tarifa aduanera | 85369010 |
| Cantidad de pedido mínima | 1 |
Datos logísticos
Embalaje de cartón
| EAN / GTIN | 4013902622993 |
|---|---|
| Anchura | 0.197 m |
| Peso | 2.64 kg |
| Altura | 0.097 m |
| Cantidad | 25 pz |
| Profundidad | 0.14 m |
Palé
| EAN / GTIN | 4013902623006 |
|---|---|
| Anchura | 0.8 m |
| Peso | 1590.16 kg |
| Altura | 1.891 m |
| Cantidad | 14850 pz |
| Profundidad | 1.2 m |
Unidad
| EAN / GTIN | 4013902622986 |
|---|---|
| Anchura | 0.021 m |
| Peso | 0.0776 kg |
| Altura | 0.045 m |
| Cantidad | 1 pz |
| Profundidad | 0.028 m |
Descargas
Descargar hoja de datos
Instrucciones de montaje
Datos de planificación
Textos de licitación
Textos de licitación
(07617001.TXT 394 B)
Inicia sesión para descargar textos de licitación.
Productos similares

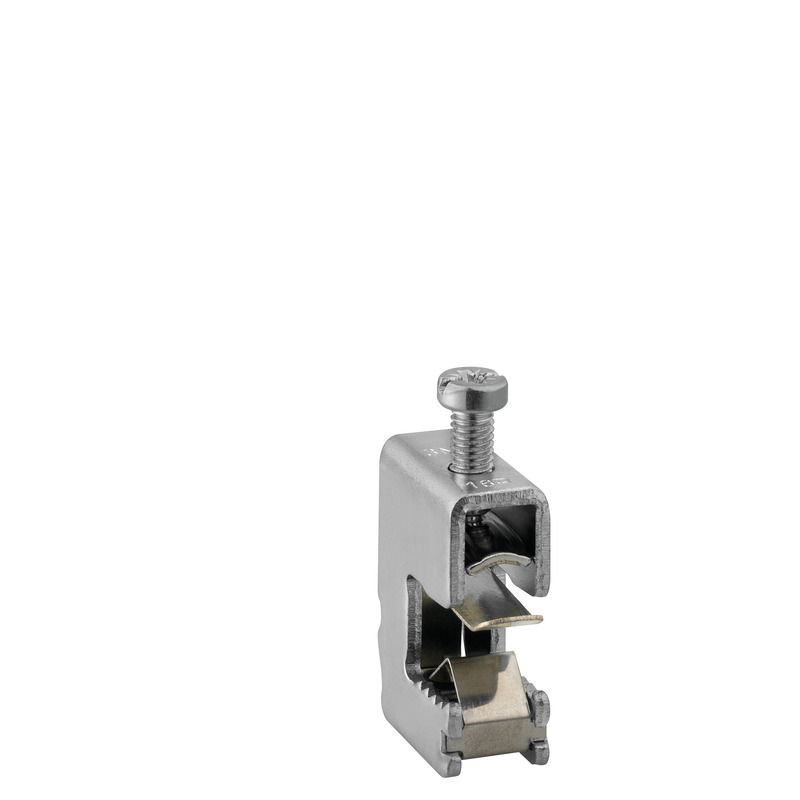

Barras ómnibusSKLAL 116
Barras ómnibus
SKLAL 116
Número de producto 07611601
para la conexión de conductores AL/CU de 1,5 - 16 mm²
Barra ómnibus, para pletinas de cobre 12/20/25/30 x 10 mm

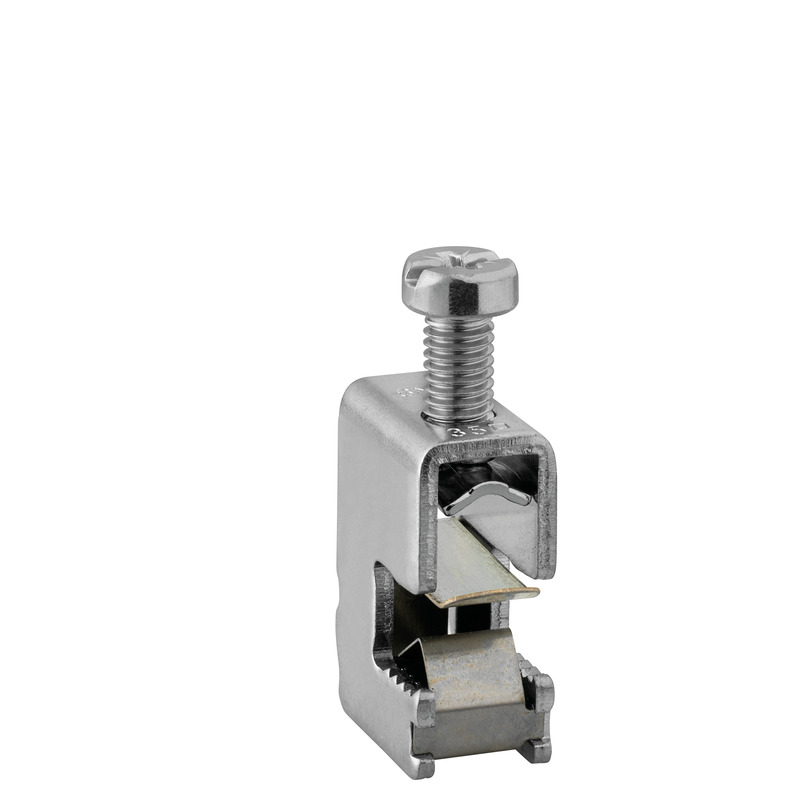

Barras ómnibusSKLAL 135
Barras ómnibus
SKLAL 135
Número de producto 07613501
para la conexión de conductores AL/CU de 4 - 35 mm²
Barra ómnibus, para pletinas de cobre 12/20/25/30 x 10 mm

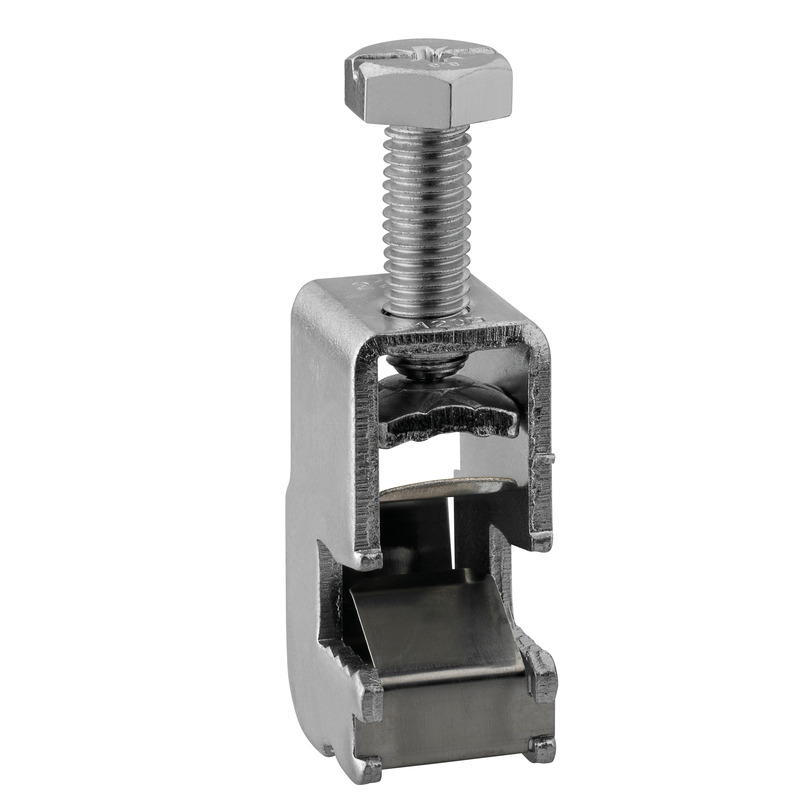

Barras ómnibusSKLAL 112
Barras ómnibus
SKLAL 112
Número de producto 07611201
para la conexión de conductores AL/CU de 16 - 120 mm²
Barra ómnibus, para pletinas de cobre 12/20/25/30 x 10 mm

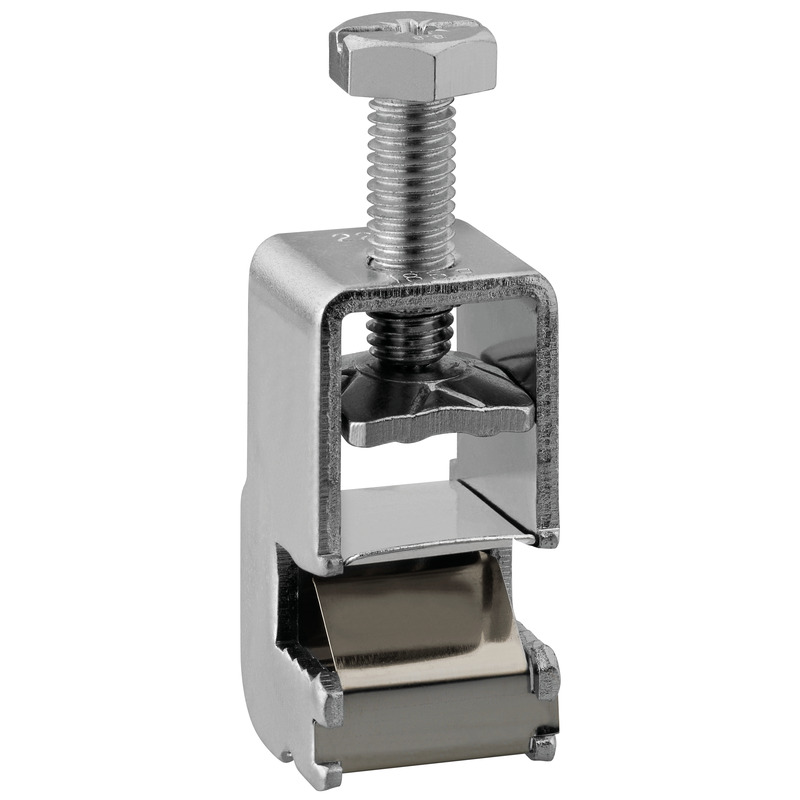

Barras ómnibusSKLAL 118
