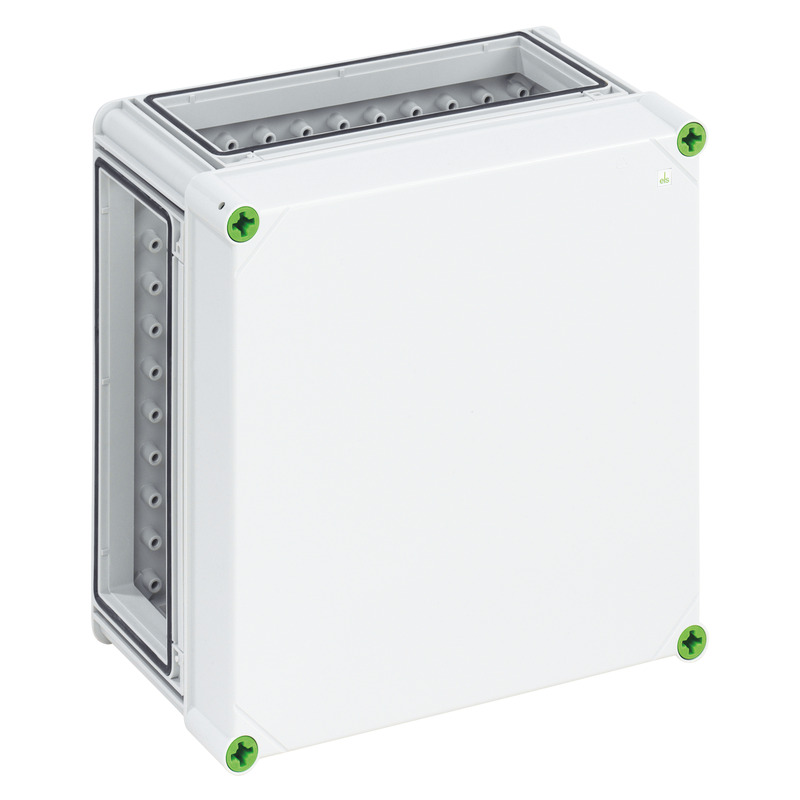

Descripción
Cuadro vacío, 3 x uniones a cuadro (GGV)
con tapa gris
#01040201 | Dimensiones: 320 x 320 x 179 mm
Envolvente
Datos técnicos
Características eléctricas
| Tensión aislante de medición CA | 690 V |
|---|---|
| Tensión aislante de medición CC | 1000 V |
| Clase de protección | II |
| Clase de protección | IP65 |
| UL Type Rating | 3R |
Colores
| Color parte inferior | gris |
|---|
Dimensiones
| Anchura | 320 mm |
|---|---|
| Longitud | 320 mm |
| Altura | 179 mm |
| Altura interior | 157 mm |
| Peso | 1.702 kg |
Características del material
| Resistente a los rayos UV | sí |
|---|---|
| sin halógenos | sí |
| Clasificación por inflamabilidad según UL94 | V2 |
| Resistencia con hilo incandescente | 960 °C (EN 60695-2-11) |
Características mecánicas
| Modo de fijación | Revoque |
|---|---|
| Fuerza de golpe | IK08 |
| Par de torsión del tornillo de la tapa | 2.5 Nm |
| Alineable | sí |
Condiciones ambientales
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -35 °C |
| Temperatura ambiente máx. | 80 °C |
| Temperatura ambiente 24 h | 60 °C |
| Lugar de instalación | Zona exterior protegida |
Sales Information
| EAN | 4013902050314 |
|---|---|
| Clase ETIM | EC000058 |
| Número de tarifa aduanera | 85389099 |
| Cantidad de pedido mínima | 1 |
Material
| Material parte inferior | Policarbonato |
|---|---|
| Material parte superior | Policarbonato |
| Material junta | Poliuretano |
| Material tornillo de la tapa | Poliamida, reforzada en fibra de vidrio |
Datos logísticos
Embalaje de cartón
| EAN / GTIN | 4013902050314 |
|---|---|
| Anchura | 0.335 m |
| Peso | 1.96 kg |
| Altura | 0.27 m |
| Cantidad | 1 pz |
| Profundidad | 0.335 m |
Palé
| EAN / GTIN | 4013902308071 |
|---|---|
| Anchura | 0.8 m |
| Peso | 140 kg |
| Altura | 1.74 m |
| Cantidad | 60 pz |
| Profundidad | 1.2 m |
Descargas
Descargar hoja de datos
Hoja de dimensiones
Datos de planificación
Textos de licitación
Textos de licitación
(01040201.TXT 523 B)
Inicia sesión para descargar textos de licitación.
Datos CAD
Datos CAD
(Descargar 3D-CAD-Data)
Inicia sesión para descargar textos de licitación.
Accesorios

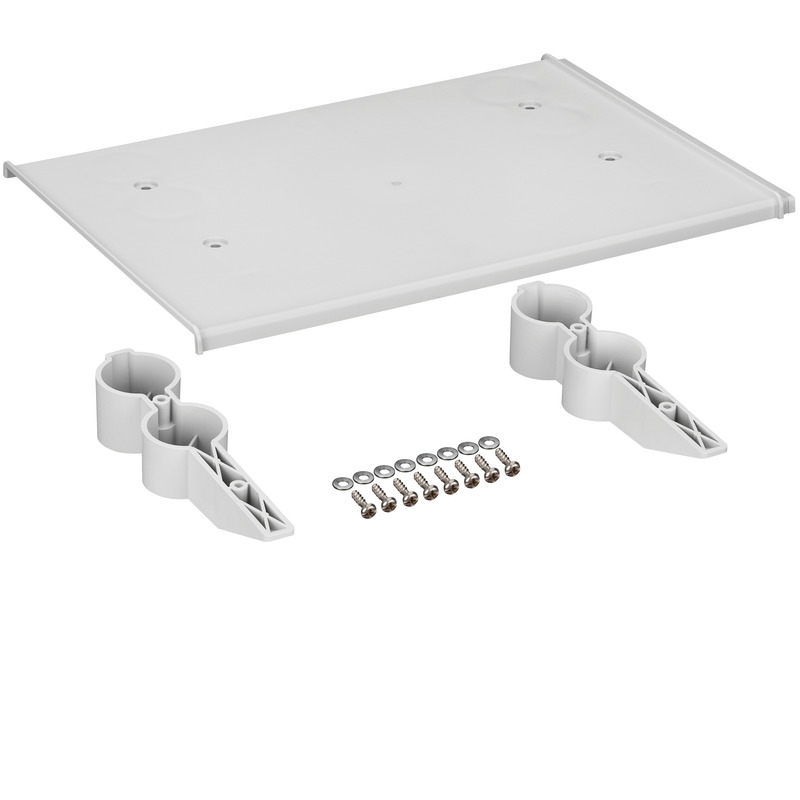

Marquesina protectora contra inclemenciasGFW 30
Marquesina protectora contra inclemencias
GFW 30
Número de producto 07335001
320mm, incl. brida fresada GFL
Marquesina protectora contra inclemencias para cuadros GTi, modular combinable, para la reducción de...
Juego de bridasGFS 12-m
Juego de bridas
GFS 12-m
Número de producto 07251201
Juego de laterales de cierre compuesto por GFL 321, 2x 341 y 351
Juego de bridas con punzonados previos métricos, 2 x uniones abridadas por cada brida
Elemento de aireación AIRBEL Air active M40 12-1/gr
nuevo
Elemento de aireación AIR
BEL Air active M40 12-1/gr
Número de producto 26541101
12 V CC, clase de potencia 1, gris
Ventiladores filtrantes para instalación en aberturas de carcasa M40, para disipación de calor en...
Elemento de aireación AIRBEL Air active M40 24-1/gr
nuevo
Elemento de aireación AIR
BEL Air active M40 24-1/gr
Número de producto 26541201
24 V CC, clase de potencia 1, gris
Ventiladores filtrantes para instalación en aberturas de carcasa M40, para disipación de calor en...
Productos similares

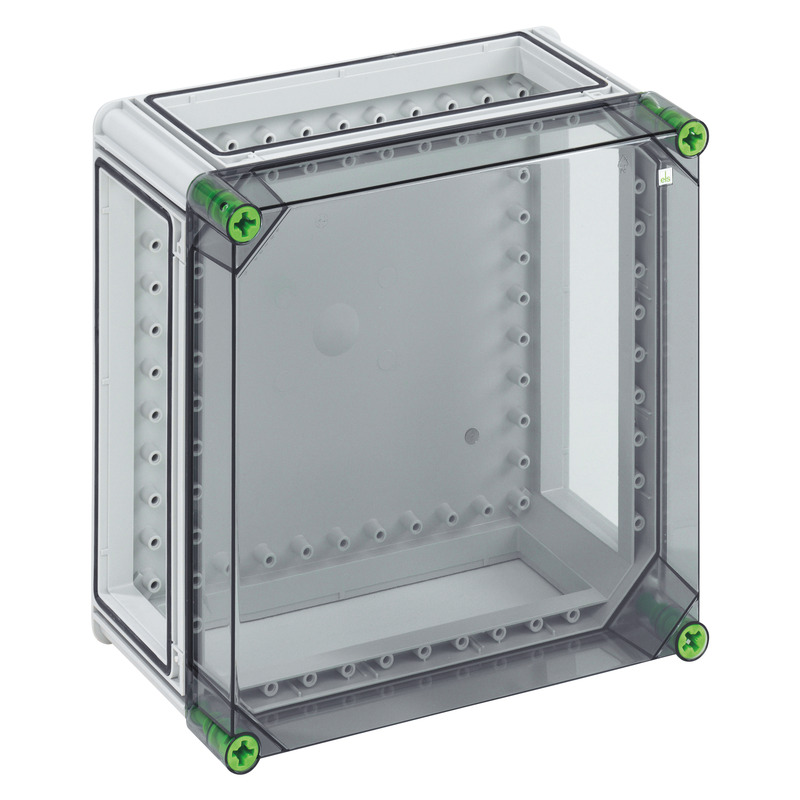

EnvolventeGTi 2-t
Envolvente
GTi 2-t
Número de producto 01000201
con tapa transparente
Cuadro vacío, 3 x uniones a cuadro (GGV)

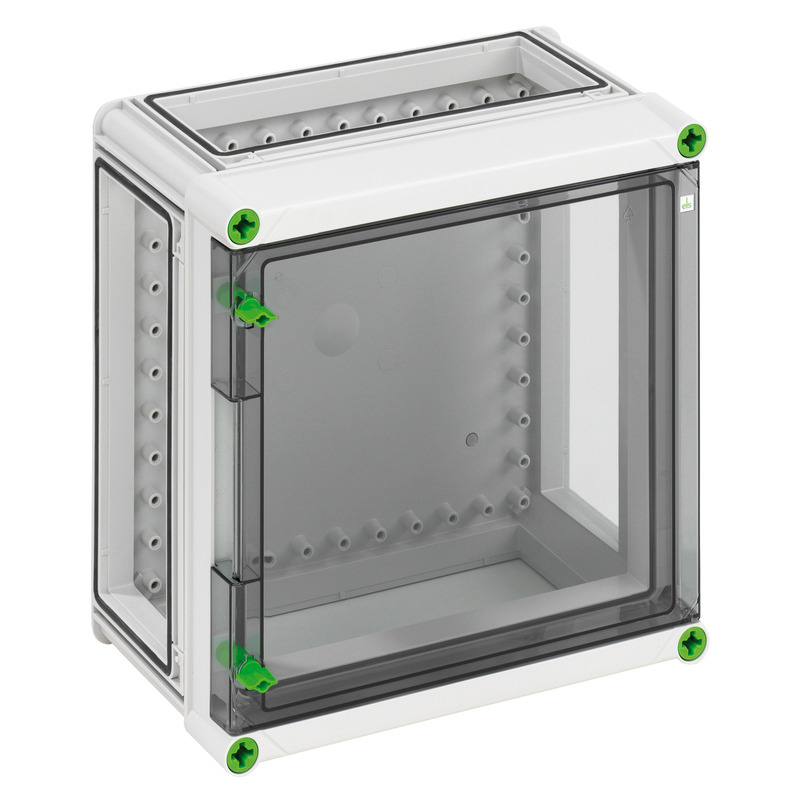

EnvolventeGTi 2-KT-t
