#97104501 | Dimensiones: 71 x 71 x 50 mm

Caja para mecanismos

U 71 GRD

Caja para mecanismos, 2 puntos de atornillado con una distancia de atornillado de 60 mm, combinable con distancia normativa de 71 mm, paso del conducto totalmente aislado, adecuado para todo...

Inicia sesión para ver el precio

Recordar producto

Descripción

Caja para mecanismos, 2 puntos de atornillado con una distancia de atornillado de 60 mm, combinable con distancia normativa de 71 mm, paso del conducto totalmente aislado, adecuado para todo tipo de encofrados y contraencofrados, con grado de protección IP30, Tensión aislante de medición: 400V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), sin halógenos

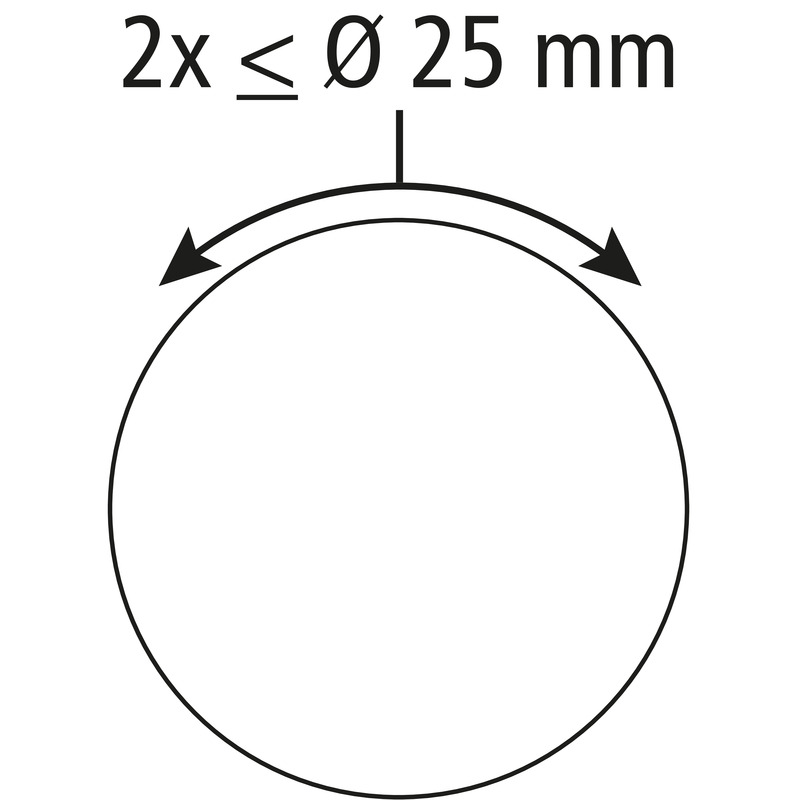

2-piezas, Imán o accesorio para clavos, Membrana de perforación, Área de estanqueidad M16 - M25, apto para largueros de apoyo

Datos técnicos

Características eléctricas

Tensión aislante de medición CA	400 V
Clase de protección	IP30
Adecuado para	Construcción de hormigón
UL Type Rating	sin datos

Colores

Color parte superior	otros

Dimensiones

Anchura	71 mm
Longitud	71 mm
Altura	50 mm
Peso	0.04 kg

Características del material

sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente	650 °C (EN 60695-2-11)

Características mecánicas

Modo de fijación	Imán o accesorio para clavos

Condiciones ambientales

humedad relativa máx. de 25 °C	- %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	40 °C
Temperatura ambiente 24 h	35 °C

Sales Information

EAN	4013902190027
Clase ETIM	EC002601
Número de tarifa aduanera	39269097
Cantidad de pedido mínima	1

Material

Material parte inferior	Polipropileno
Material parte superior	Polipropileno

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datos logísticos

Embalaje de cartón

EAN / GTIN	4013902347148
Anchura	0.493 m
Peso	4.42 kg
Altura	0.356 m
Cantidad	100 pz
Profundidad	0.293 m

Palé

EAN / GTIN	4013902347155
Anchura	0.8 m
Peso	61.84 kg
Altura	1.92 m
Cantidad	1200 pz
Profundidad	1.2 m

Unidad

EAN / GTIN	4013902190027
Anchura	0.071 m
Peso	0.04 kg
Altura	0.05 m
Cantidad	1 pz
Profundidad	0.071 m
