#97071601 | Dimensiones: 126 x 86 x 57 mm

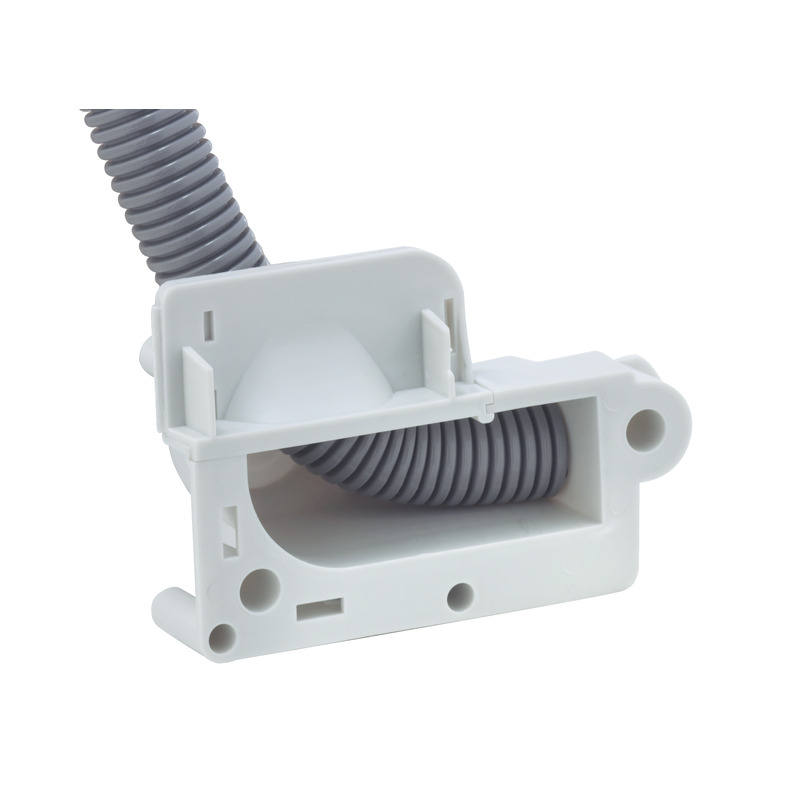

Apertura universal

UVA 90

Apertura universal, para la transición sencilla de tubos en la zona de las paredes y techos o para la transición de tubos debajo del pavimento. Entradas para tubos hasta M25. Adecuado para la...

Inicia sesión para ver el precio

Recordar producto

Descripción

Apertura universal, para la transición sencilla de tubos en la zona de las paredes y techos o para la transición de tubos debajo del pavimento. Entradas para tubos hasta M25. Adecuado para la fijación con adhesivo y contraencofrados (en caso de emplear la técnica de largueros de apoyo, es importante tener en cuenta: longitud del larguero de apoyo = ¡grosor de pared menos 2 cm!), Tensión aislante de medición: 400V AC, sin halógenos

Fijación con adhesivo o con clavos, Área de estanqueidad M20 - M25, apto para largueros de apoyo

Datos técnicos

Características eléctricas

Tensión aislante de medición CA	400 V
Adecuado para	Construcción de hormigón

Dimensiones

Anchura	126 mm
Longitud	86 mm
Altura	57 mm
Peso	0.05 kg

Características del material

sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente	650 °C (EN 60695-2-11)

Características mecánicas

Modo de fijación	Fijación con adhesivo o con clavos

Condiciones ambientales

humedad relativa máx. de 25 °C	- %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	40 °C
Temperatura ambiente 24 h	35 °C

Sales Information

EAN	4013902905430
Clase ETIM	EC002328
Número de tarifa aduanera	39269097
Cantidad de pedido mínima	1

Material

Material parte inferior	Polipropileno
Material parte superior	Polipropileno

Datos logísticos

Embalaje de cartón

EAN / GTIN	4013902347025
Anchura	0.79 m
Peso	5.75 kg
Altura	0.29 m
Cantidad	90 pz
Profundidad	0.39 m

Palé

EAN / GTIN	4013902347032
Anchura	0.8 m
Peso	121.5 kg
Altura	1.89 m
Cantidad	1620 pz
Profundidad	1.2 m

Unidad

EAN / GTIN	4013902905430
Anchura	0.126 m
Peso	0.05 kg
Altura	0.057 m
Cantidad	1 pz
Profundidad	0.086 m

Descargas

Descargar hoja de datos

Descargar hoja de datos (97071601.pdf)

Hoja de dimensiones

Plano acotado pdf (45 KB)

Plano acotado dxf (377 KB)

Plano acotado dwg (88 KB)

Plano acotado jpg (927 KB)

Datos de planificación

Textos de licitación

Datos CAD

Datos BIM-
