¡Este artículo está archivado!

Para el producto sucesor

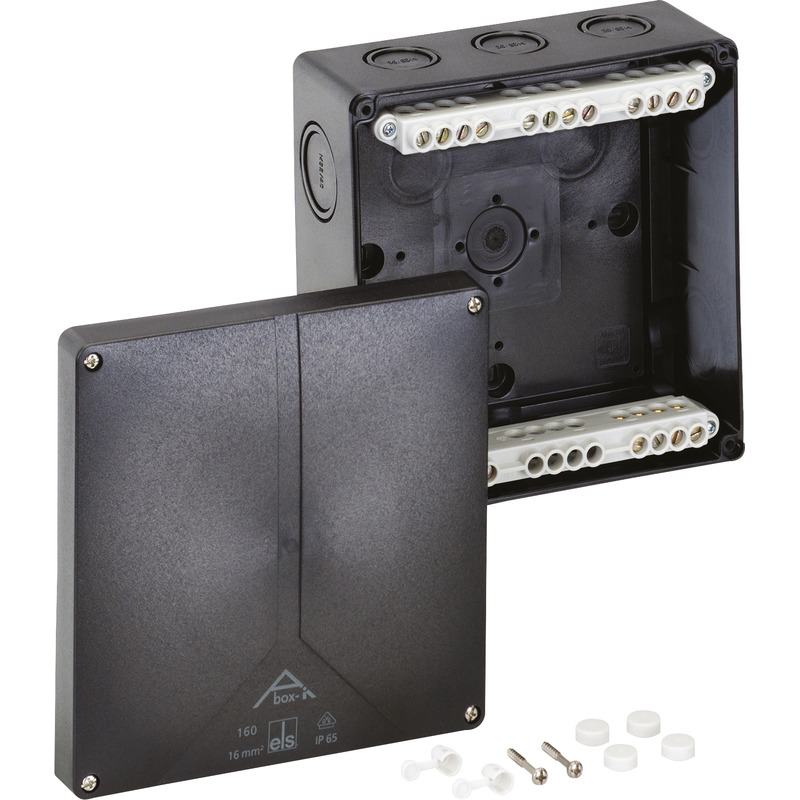

#49141601 | Dimensiones: 180 x 180 x 91 mm

Cajas de derivación

Abox-i 160-16²/sw

Personalizar

Inicia sesión para ver el precio

Descripción

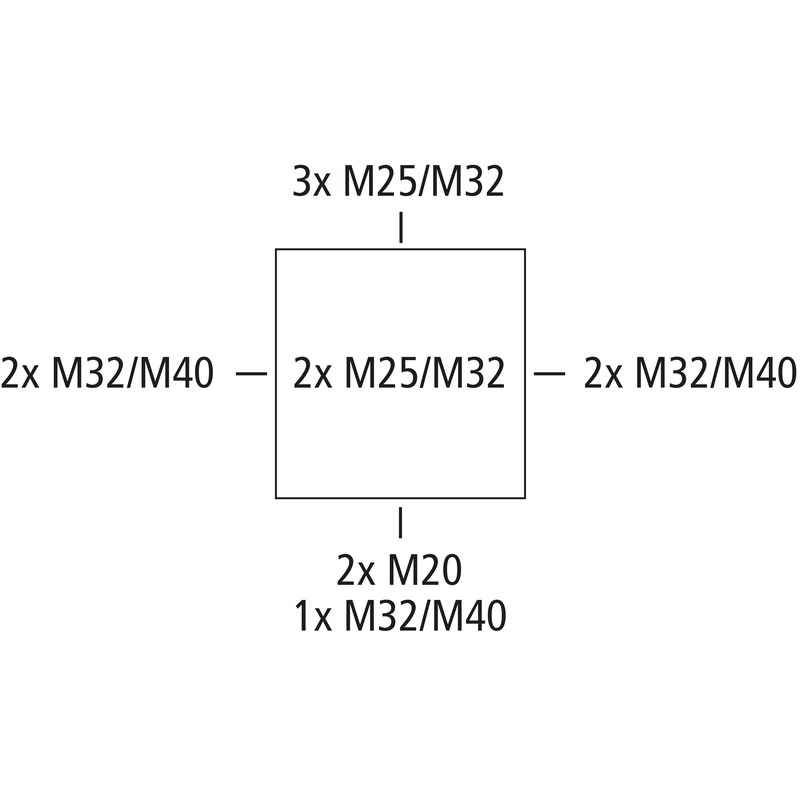

Cajas de derivación, con grado de protección IP65, Sección nominal 16 mm², U_i=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Pretroquelados, M20/M25/M32/M40, (2 Lado posterior, 10 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas

negro, con borneros roscados elevados, 5 polos - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)

Incluye:
1 Juego de precintado

Datos técnicos

Características eléctricas

Tensión aislante de medición CA	690 V
Calibre máx. del cable	16 mm²
Clase de protección	II
Clase de protección	IP65
UL Type Rating	sin datos

Colores

Color parte inferior	negro
Color parte superior	negro

Dimensiones

Anchura	180 mm
Longitud	180 mm
Altura	91 mm
Peso	0.7034 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V2
Resistencia con hilo incandescente	960 °C (EN 60695-2-11)

Características mecánicas

Modo de fijación	Montaje sobre la pared/el techo
Fuerza de golpe	IK08
precintable	sí
Par de torsión del tornillo de la tapa	1.7 Nm
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902930999
Clase ETIM	EC002600
Número de tarifa aduanera	85369095
Cantidad de pedido mínima	1

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato, reforzado con fibra de vidrio
Material junta	Poliuretano
Material tornillo de la tapa	Acero inoxidable 1.4567 (V2A)

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)
Marca de conformidad	DNV (clase: barcos e instalaciones offshore)

Datos logísticos

Unidad

EAN / GTIN	4013902930999
Anchura	0.18 m
Peso	0.7034 kg
Altura	0.091 m
Cantidad	1 pz
Profundidad	0.18 m

Embalaje de cartón

EAN / GTIN	4013902312337
Anchura	0.471 m
Peso	7.484 kg
Altura	0.197 m
Cantidad	10 pz
Profundidad	0.371 m

Palé

EAN / GTIN	4013902312344
Anchura	0.8 m
Peso	302.392 kg
Altura	1.73 m
Cantidad	380 pz
Profundidad	1.2 m

Descargas

Datos de planificación

Textos de licitación

Descargar 3D-BIM-Data

A la página de soporte

Accesorios

PrensaestopaKVR M20-MGM/sw

Prensaestopa

KVR M20-MGM/sw

Número de producto 22702001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, negra...

PrensaestopaKVR M25-MGM/sw

Prensaestopa

KVR M25-MGM/sw

Número de producto 22702501

Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, negra...

PrensaestopaKVR M32-MGM/sw

Prensaestopa

KVR M32-MGM/sw

Número de producto 22703201

Área de estanqueidad 11 - 21 mm, Longitud de rosca 11 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, negra...

PrensaestopaKVR M40-MGM/sw

Prensaestopa

KVR M40-MGM/sw

Número de producto 22704001

Área de estanqueidad 16 - 28 mm, Longitud de rosca 11 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, negra...

Conos de doble membranaDMS M20/sw

Conos de doble membrana

DMS M20/sw

Número de producto 26002001

Área de estanqueidad 7 - 13 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Conos de doble membranaDMS M25/sw

Conos de doble membrana

DMS M25/sw

Número de producto 26002501

Área de estanqueidad 9 - 17 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Conos de doble membranaDMS M32/sw

Conos de doble membrana

DMS M32/sw

Número de producto 26003201

Área de estanqueidad 13 - 21 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Combi setKS M20

Combi set

KS M20

Número de producto 19202001

Longitud de rosca 17 mm

Juego combinado para la conexión de cuadros con entradas métricas, completo con contratuerca y junta...

BorneroAbox 160 KLS-16²

Bornero

Abox 160 KLS-16²

Número de producto 84001601

5 polos - 16 mm²

Bornero según DIN EN 60998 (VDE 0613), U_i=690V

Carríl DINNS35-144/2

Carríl DIN

NS35-144/2

Número de producto 89401601

para Abox/Abox-i 160 y Abox/Abox-i 250, longitud 144 mm

Carril estándar según norma DIN EN 60715, 35 x 7,5 mm, incl. tornillos de fijación

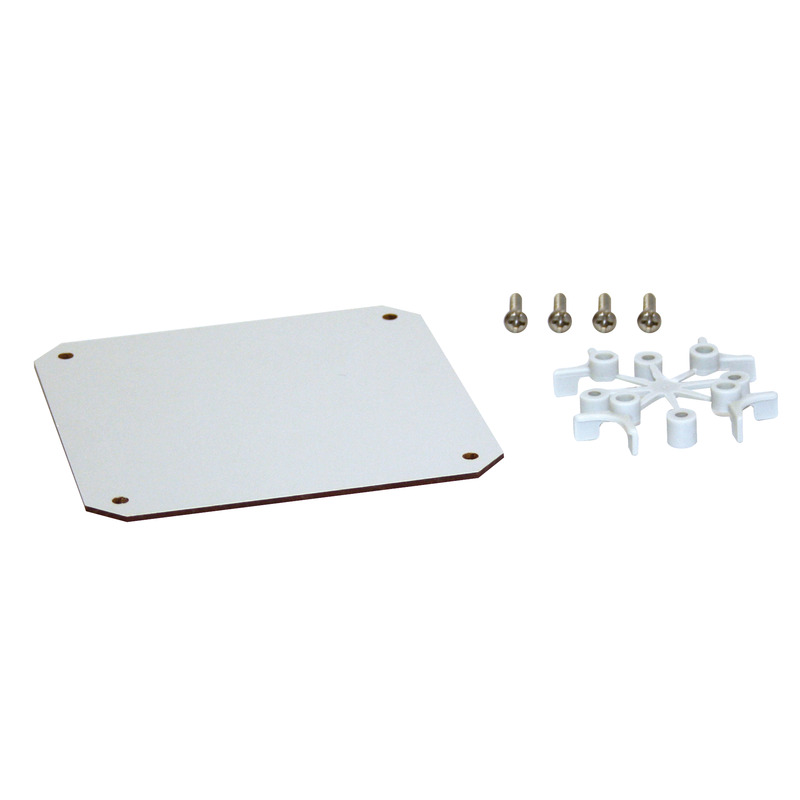

Placa de montajeAbox 160 MPI

Placa de montaje

Abox 160 MPI

Número de producto 89501601

para Abox/Abox-i 160

Placa de montaje de material aislante forrado con melamina, grosor 2,5 mm, gris, incl. tornillos de...

Productos similares

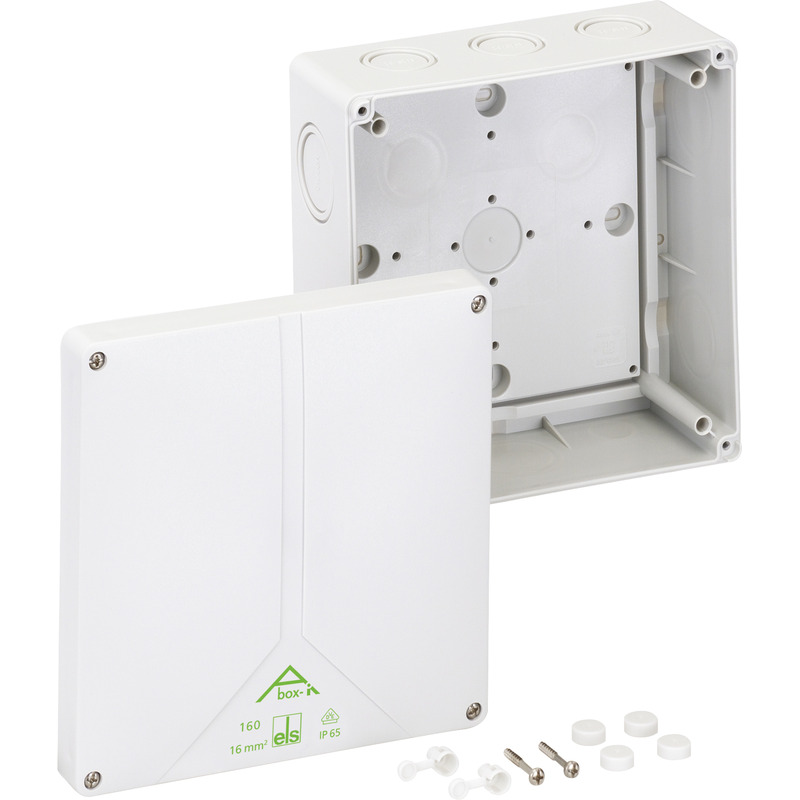

Cajas de derivaciónAbox-i 160-L

Cajas de derivación

Abox-i 160-L

Número de producto 49091601

gris, sin borna

Cajas de derivación, con grado de protección IP65, Sección nominal 16 mm², U_i=690 V AC, Certificado...

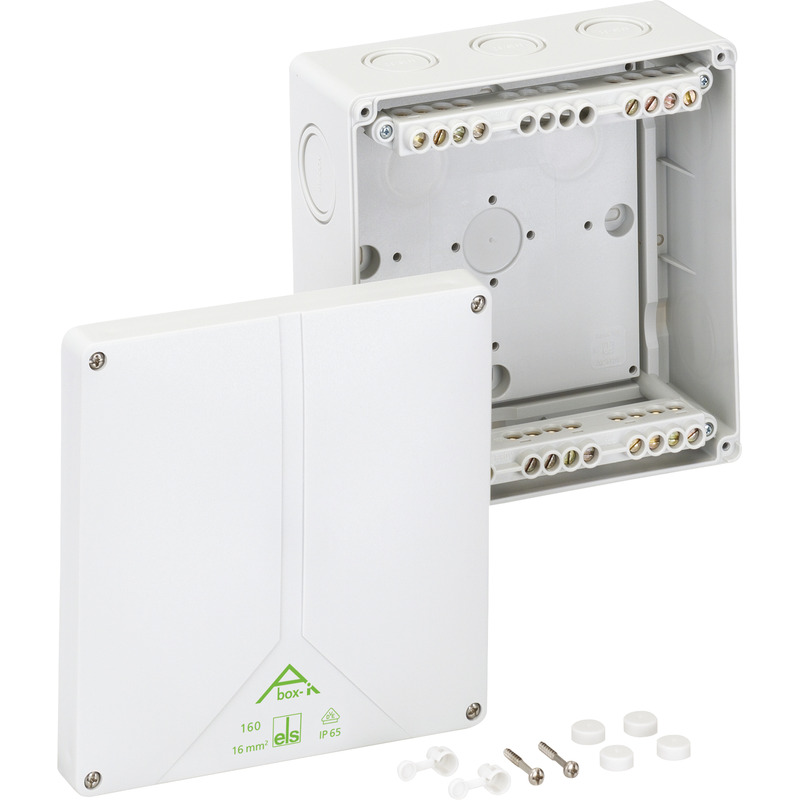

Cajas de derivaciónAbox-i 160-16²

Cajas de derivación

Abox-i 160-16²

Número de producto 49041601

gris, con borneros roscados elevados, 5 polos - 16 mm² (4 x 6² / 4 x...

Cajas de derivación, con grado de protección IP65, Sección nominal 16 mm², U_i=690 V AC, Certificado...

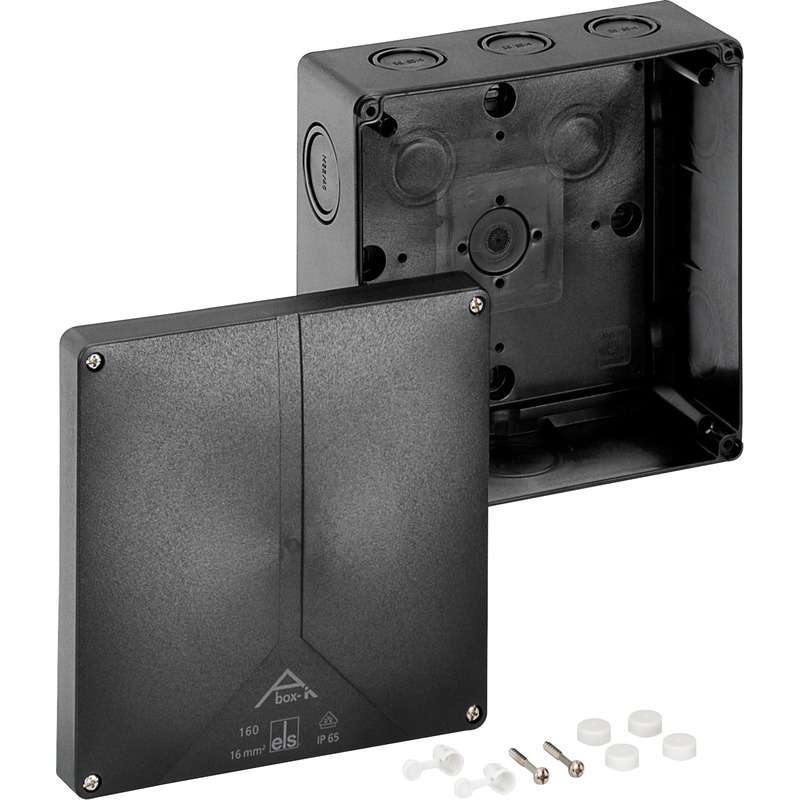

Cajas de derivaciónAbox-i 160-L/sw

Cajas de derivación

Abox-i 160-L/sw

Número de producto 49191601

negro, sin borna

Cajas de derivación, con grado de protección IP65, Sección nominal 16 mm², U_i=690 V AC, Certificado...
