¡Este artículo está archivado!

Para el producto sucesor

#50240401 | Dimensiones: 94 x 94 x 57 mm

Cajas de derivación

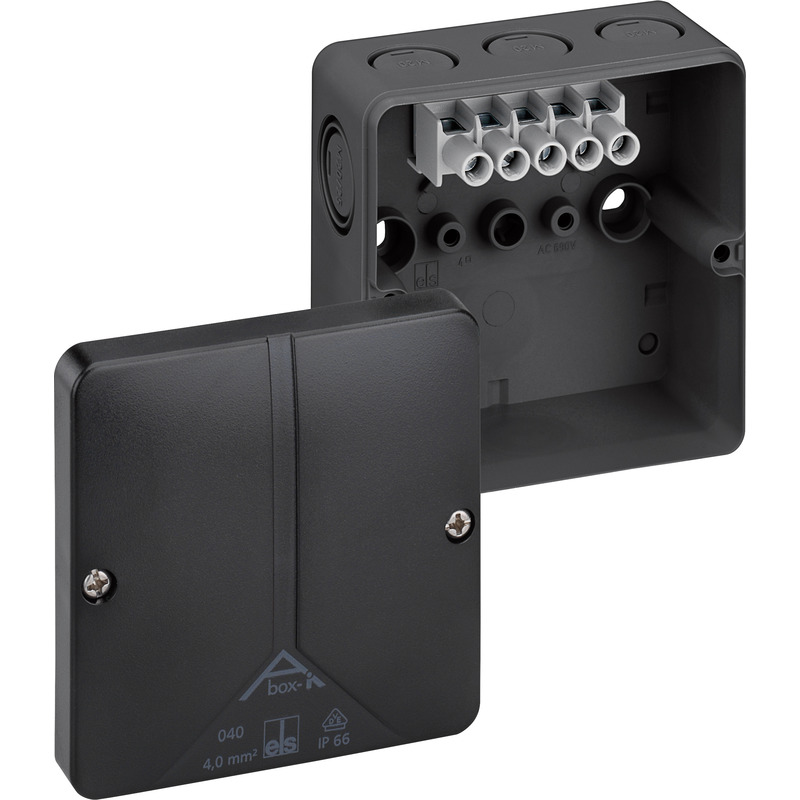

Abox-i m 040-4²/sw

Personalizar

Inicia sesión para ver el precio

Descripción

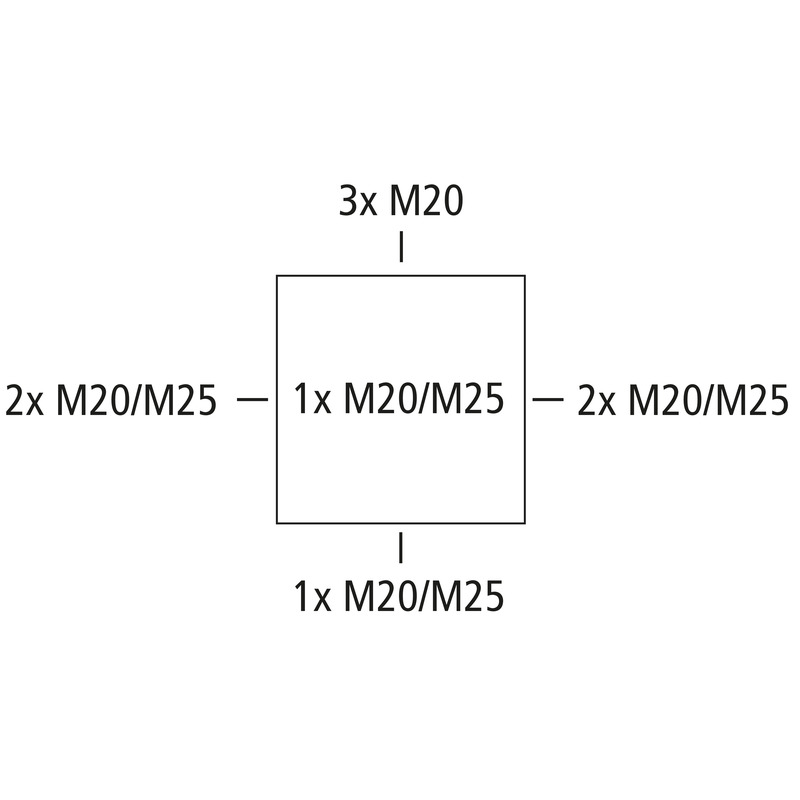

Cajas de derivación, con grado de protección IP66, Sección nominal 4 mm², U_i=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Pretroquelados, M20/M25, (1 Lado posterior, 8 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas

negro, con bornero roscado, 5 polos - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Incluye:
4 Conos de doble membrana IP66 M25 Zona de sellado 9 - 16 mm

Datos técnicos

Características eléctricas

Tensión aislante de medición CA	690 V
Calibre máx. del cable	4 mm²
Clase de protección	II
Clase de protección	IP66
UL Type Rating	sin datos

Colores

Color parte inferior	negro
Color parte superior	negro

Dimensiones

Anchura	94 mm
Longitud	94 mm
Altura	57 mm
Peso	0.1745 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V2
Resistencia con hilo incandescente	960 °C (EN 60695-2-11)

Características mecánicas

Modo de fijación	Montaje sobre la pared/el techo
Fuerza de golpe	IK08
precintable	sí
Par de torsión del tornillo de la tapa	1.7 Nm
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior protegida

Sales Information

Clase ETIM	EC002600
Número de tarifa aduanera	85369095

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato, reforzado con fibra de vidrio
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable 1.4567 (V2A)

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)
Marca de conformidad	DNV (clase: barcos e instalaciones offshore)

Descargas

Datos de planificación

Textos de licitación

Descargar 3D-BIM-Data

A la página de soporte

Accesorios

PrensaestopaKVR M20-MGM

Prensaestopa

KVR M20-MGM

Número de producto 22742001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...

PrensaestopaKVR M20-GDB/MGM

Prensaestopa

KVR M20-GDB/MGM

Número de producto 22742101

Área de estanqueidad 7 - 14 mm, Longitud de rosca 9 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...

PrensaestopaKVR M25-MGM

Prensaestopa

KVR M25-MGM

Número de producto 22742501

Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...

PrensaestopaKVR M25

Prensaestopa

KVR M25

Número de producto 24742501

Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, sin contratuerca, gris...

Conos de doble membranaDMS M20/w

Conos de doble membrana

DMS M20/w

Número de producto 26012001

Área de estanqueidad 7 - 13 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Conos de doble membranaDMS M25/w

Conos de doble membrana

DMS M25/w

Número de producto 26012501

Área de estanqueidad 9 - 17 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Conos de doble membranaDMS M20

Conos de doble membrana

DMS M20

Número de producto 26042001

Área de estanqueidad 7 - 13 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Conos de doble membranaDMS M25

Conos de doble membrana

DMS M25

Número de producto 26042501

Área de estanqueidad 9 - 17 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

BorneroAbox 025/040 KLS-2,5²/4²

Bornero

Abox 025/040 KLS-2,5²/4²

Número de producto 84000401

5 polos - 2,5/4 mm²

Bornero según DIN EN 60998 (VDE 0613), U_i=690V

Juego de precintadoAbox PST

Juego de precintado

Abox PST

Número de producto 89001001

para cajas de derivación Abox/Abox-i 025 a 100, (a partir de...

Juego de precintado

Soporte para bornasAbox 025/040 KLH-SL 0,2/4²

Soporte para bornas

Abox 025/040 KLH-SL 0,2/4²

Número de producto 84000201

apto para todas las cajas de derivación Abox / Abox-i 025/040 y Abox m...

Soporte para bornes de instalación WAGO de la serie 221-41X

Productos similares

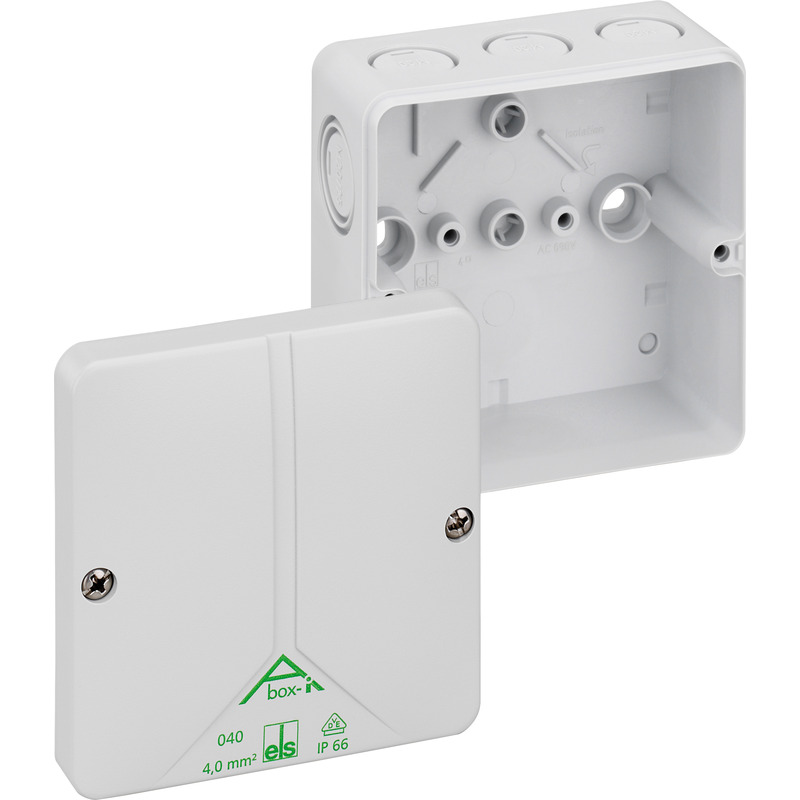

Cajas de derivaciónAbox-i m 040-L

Cajas de derivación

Abox-i m 040-L

Número de producto 50190401

gris, sin borna

Cajas de derivación, con grado de protección IP66, Sección nominal 4 mm², U_i=690 V AC, Certificado...

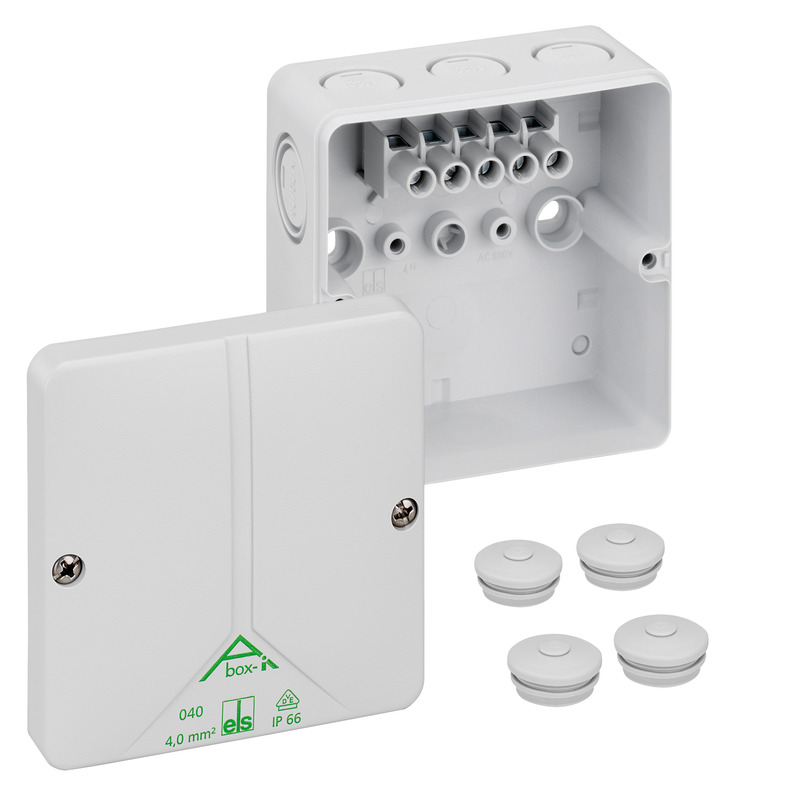

Cajas de derivaciónAbox-i m 040-4²

Cajas de derivación

Abox-i m 040-4²

Número de producto 50140401

gris, con bornero roscado, 5 polos - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² /...

Cajas de derivación, con grado de protección IP66, Sección nominal 4 mm², U_i=690 V AC, Certificado...

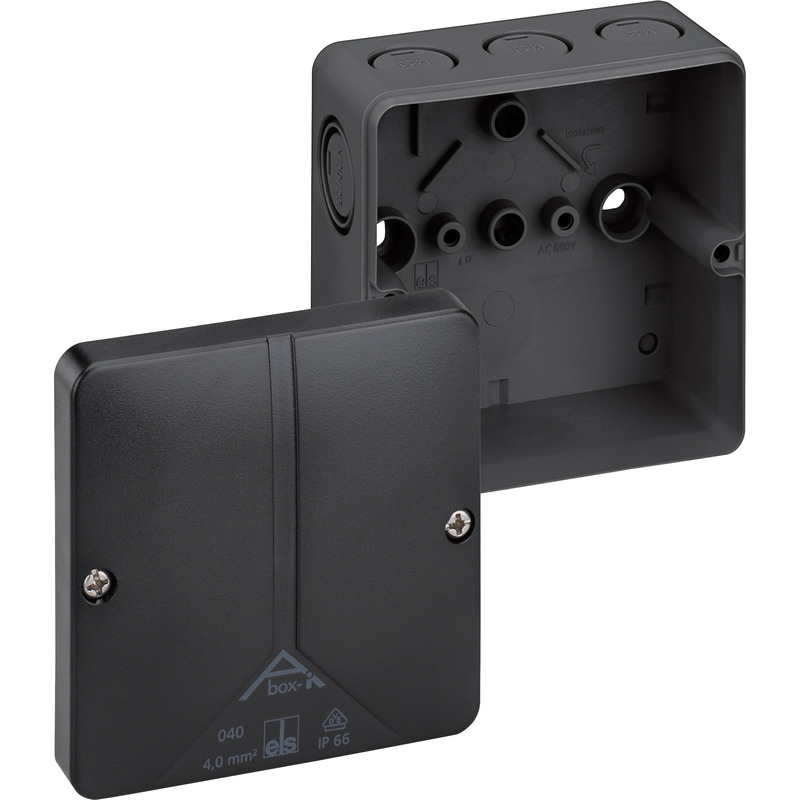

Cajas de derivaciónAbox-i m 040-L/sw

Cajas de derivación

Abox-i m 040-L/sw

Número de producto 50290401

negro, sin borna

Cajas de derivación, con grado de protección IP66, Sección nominal 4 mm², U_i=690 V AC, Certificado...

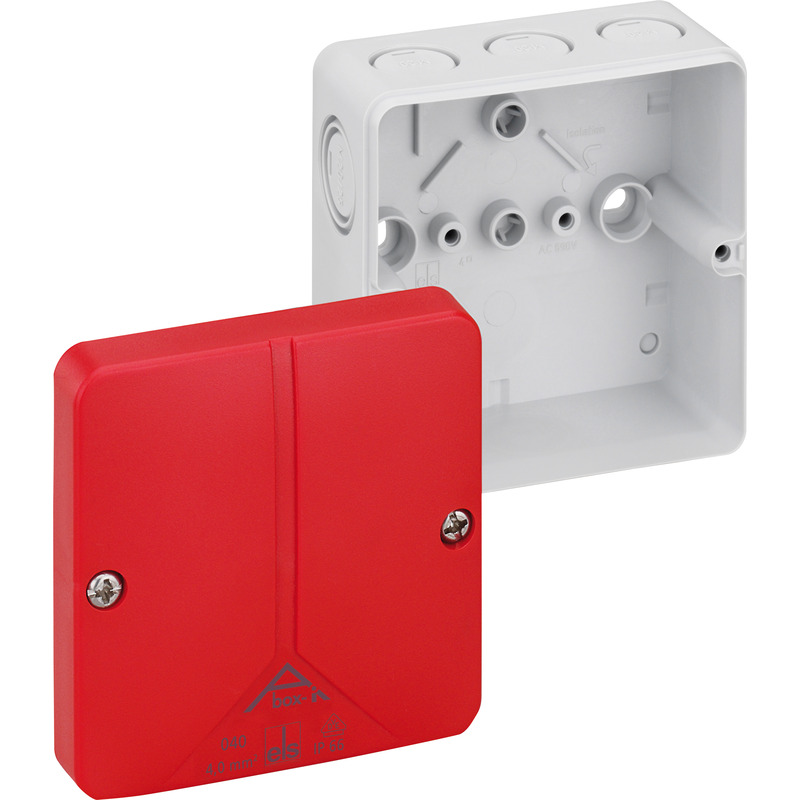

Cajas de derivaciónAbox-i m 040 SB-L

Cajas de derivación

Abox-i m 040 SB-L

Número de producto 50170401

gris, con tapa roja, vacía, para la identificación de los circuitos...

Cajas de derivación, con grado de protección IP66, Sección nominal 4 mm², U_i=690 V AC, Certificado...

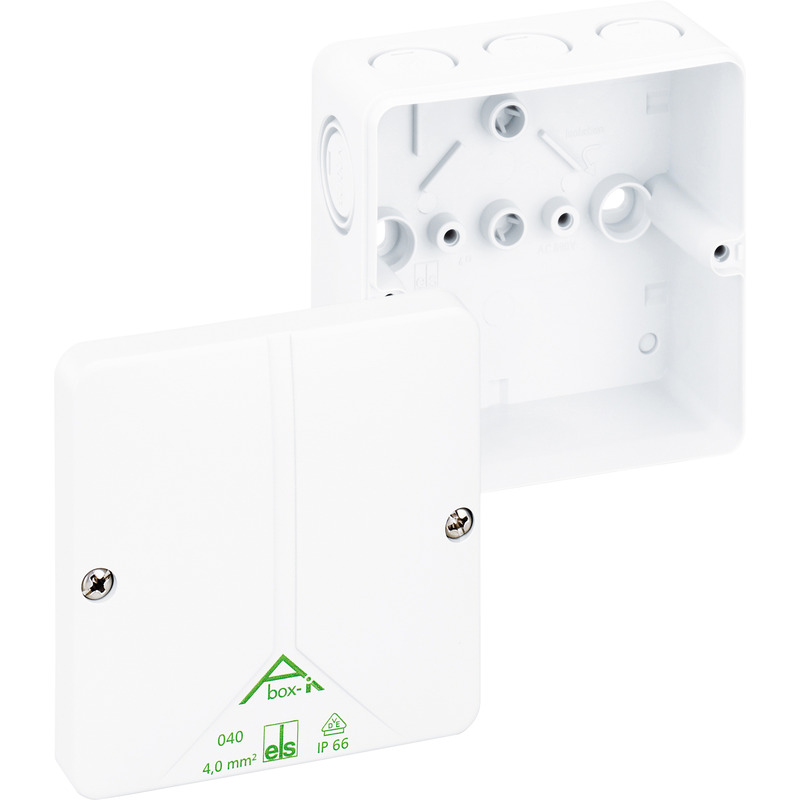

Cajas de derivaciónAbox-i m 040-L/w

Cajas de derivación

Abox-i m 040-L/w

Número de producto 50490401

blanco, sin borna

Cajas de derivación, con grado de protección IP66, Sección nominal 4 mm², U_i=690 V AC, Certificado...
