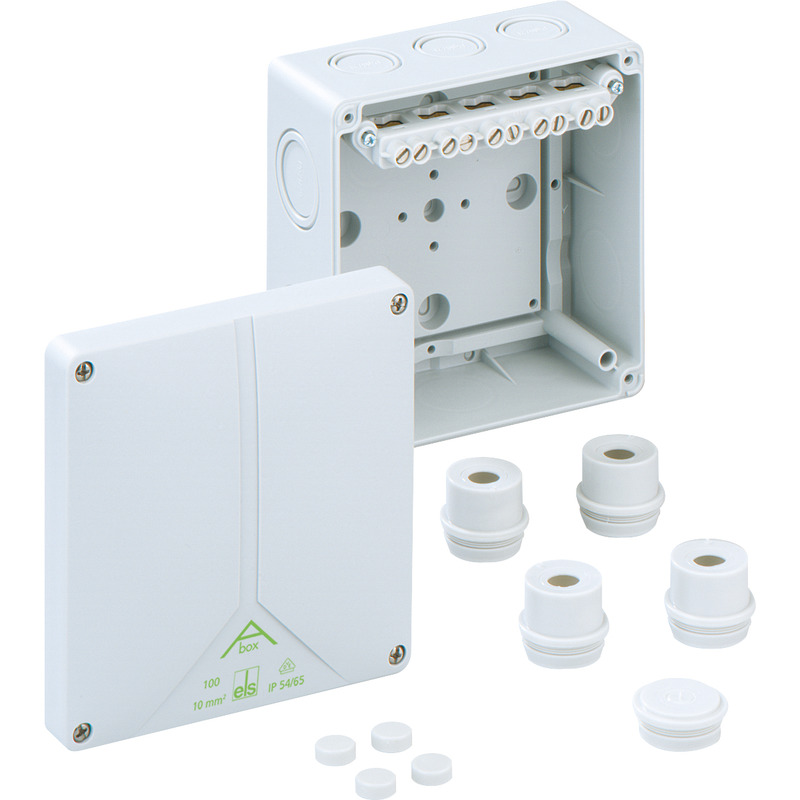

#81041001 | Dimensiones: 140 x 140 x 79 mm
Cajas de derivación

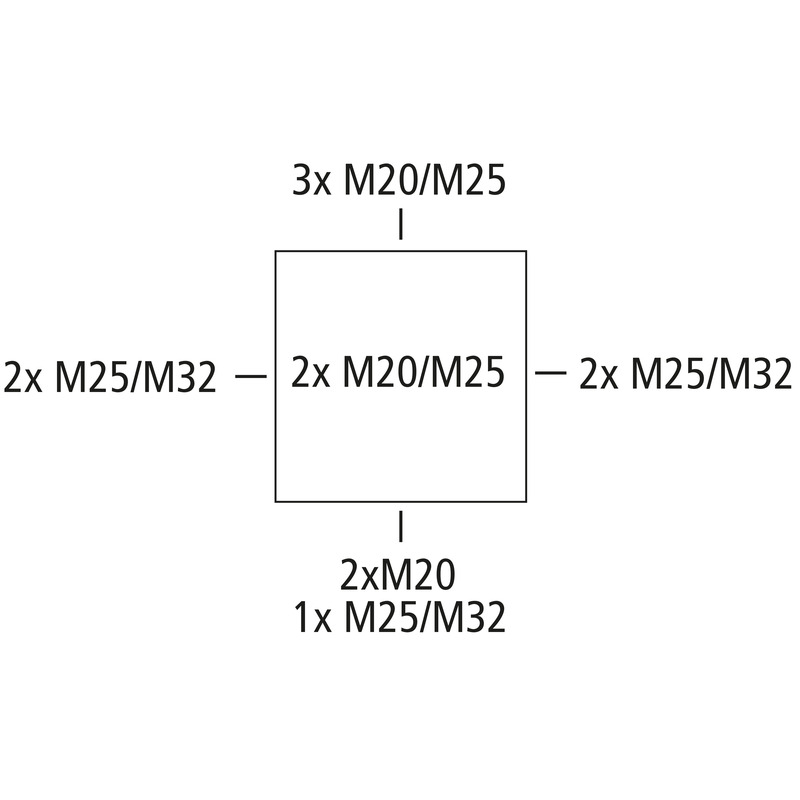

Cajas de derivación, con grado de protección IP54/IP65, Sección nominal 10 mm², Ui=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Pretroquelados, M20/M25/M32, (2 Lado posterior, 10 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores
gris, con bornero roscado elevado, 5 polos - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)
Incluye:
4 Conductos de montaje IP54 M32 Zona de sellado 13 - 23 mm, 1 apones M32
| Tensión aislante de medición CA | 690 V |
|---|---|
| Calibre máx. del cable | 10 mm² |
| Clase de protección | II |
| Clase de protección | IP54/IP65 |
| UL Type Rating | sin datos |
| Color parte inferior | gris |
|---|---|
| Color parte superior | gris |
| Anchura | 140 mm |
|---|---|
| Longitud | 140 mm |
| Altura | 79 mm |
| Peso | 0.3556 kg |
| Resistente a los rayos UV | no |
|---|---|
| sin halógenos | sí |
| Clasificación por inflamabilidad según UL94 | HB |
| Resistencia con hilo incandescente | 650 °C (EN 60695-2-11) |
| Modo de fijación | Montaje sobre la pared/el techo |
|---|---|
| Fuerza de golpe | IK07 |
| precintable | sí |
| Par de torsión del tornillo de la tapa | 1 Nm |
| Fijación | puntos de fijación interior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -25 °C |
| Temperatura ambiente máx. | 40 °C |
| Temperatura ambiente 24 h | 35 °C |
| Lugar de instalación | Zona interior |
| EAN | 4013902110162 |
|---|---|
| Clase ETIM | EC002600 |
| Número de tarifa aduanera | 85369095 |
| Cantidad de pedido mínima | 1 |
| Material parte inferior | Poliestireno |
|---|---|
| Material parte superior | Poliestireno |
| Material tornillo de la tapa | Acero inoxidable 1.4567 (V2A) |
| Marca de conformidad | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902110162 |
|---|---|
| Anchura | 0.14 m |
| Peso | 0.3556 kg |
| Altura | 0.079 m |
| Cantidad | 1 pz |
| Profundidad | 0.14 m |
| EAN / GTIN | 4013902307531 |
|---|---|
| Anchura | 0.381 m |
| Peso | 7.512 kg |
| Altura | 0.332 m |
| Cantidad | 20 pz |
| Profundidad | 0.291 m |
| EAN / GTIN | 4013902307548 |
|---|---|
| Anchura | 0.8 m |
| Peso | 280.92 kg |
| Altura | 1.87 m |
| Cantidad | 700 pz |
| Profundidad | 1.2 m |
Textos de licitación
(81041001.TXT 989 B)
Inicia sesión para descargar textos de licitación.
Combi set
KS M20
Número de producto 19202001
Longitud de rosca 17 mm
Juego combinado para la conexión de cuadros con entradas métricas, completo con contratuerca y junta...
Combi set
KS M25
Número de producto 19202501
Longitud de rosca 19 mm
Juego combinado para la conexión de cuadros con entradas métricas, completo con contratuerca y junta...
Combi set
KS M25-gro
Número de producto 19202601
Longitud de rosca 22 mm
Juego combinado para la conexión de cuadros con entradas métricas, completo con contratuerca y junta...
Combi set
KS M32
Número de producto 19203201
Longitud de rosca 20 mm
Juego combinado para la conexión de cuadros con entradas métricas, completo con contratuerca y junta...
Combi connector
KST M25-17
Número de producto 19302501
Longitud 17 mm, para conexión vertical de cuadros de distribución...
Boquillas combinadas para la conexión de cuadros, polietileno, gris, para grosores de pared...
Combi connector
KST M25-33
Número de producto 19302601
Longitud 33 mm, para la conexión vertical de AK 14 - 56, Cuadro de...
Boquillas combinadas para la conexión de cuadros, polietileno, gris, para grosores de pared...
Combi connector
KST M32
Número de producto 19303201
Longitud 25 mm, para conexión vertical y horizontal de los cuadros de...
Boquillas combinadas para la conexión de cuadros, polietileno, gris, para grosores de pared...
Carríl DIN
NS 35-106
Número de producto 19810601
para TK 1309, TK 1313 y Abox/Abox-i 100, longitud 106 mm
Carril estándar según norma DIN EN 60715, 35 x 7,5 mm, incl. tornillos de fijación
Pasacable roscado
WST M20
Número de producto 20342001
Área de estanqueidad 8 - 13,5 mm, Longitud de rosca 12 mm
Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado cerrada, gris
Pasacable roscado
WST M25
Número de producto 20342501
Área de estanqueidad 9 - 16 mm, Longitud de rosca 12 mm
Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado cerrada, gris
Pasacable roscado
WST M32
Número de producto 20343201
Área de estanqueidad 17 - 24 mm, Longitud de rosca 14 mm
Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado cerrada, gris
Pasacable roscado
WNI M20
Número de producto 21342001
Área de estanqueidad 8 - 13,5 mm, Longitud de rosca 12 mm
Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado abierta, gris
Pasacable roscado
WNI M25
Número de producto 21342501
Área de estanqueidad 9 - 16 mm, Longitud de rosca 12 mm
Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado abierta, gris
Pasacable roscado
WNI M32
Número de producto 21343201
Área de estanqueidad 11 - 22 mm, Longitud de rosca 14 mm
Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado abierta, gris
Cono escalonado
SNI M20
Número de producto 21642001
Área de estanqueidad 5 - 16 mm
Cono escalonado, IP55, con membrana de sellado cerrada, recortable en varias etapas, elastómero...
Cono escalonado
SNI M25
Número de producto 21642501
Área de estanqueidad 5 - 21 mm
Cono escalonado, IP55, con membrana de sellado cerrada, recortable en varias etapas, elastómero...
Cono escalonado
SNI M32
Número de producto 21643201
Área de estanqueidad 13 - 26,5 mm
Cono escalonado, IP55, con membrana de sellado cerrada, recortable en varias etapas, elastómero...
Prensaestopa
KVR M20-MGM
Número de producto 22742001
Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm
PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...
Prensaestopa
KVR M20-GDB/MGM
Número de producto 22742101
Área de estanqueidad 7 - 14 mm, Longitud de rosca 9 mm
PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...
Prensaestopa
KVR M25-MGM
Número de producto 22742501
Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm
PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...
Prensaestopa
KVR M32-MGM
Número de producto 22743201
Área de estanqueidad 11 - 21 mm, Longitud de rosca 11 mm
PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...
Combi connector
AST M20
Número de producto 23042001
Área de estanqueidad 8 - 13,5 mm
Conductos de montaje IP55, con membrana de sellado abierta, elastómero termoplástico (TPE), para...
Combi connector
AST M25
Número de producto 23042501
Área de estanqueidad 9 - 18,5 mm
Conductos de montaje IP55, con membrana de sellado abierta, elastómero termoplástico (TPE), para...
Combi connector
AST M32
Número de producto 23043201
Área de estanqueidad 13 - 23 mm
Conductos de montaje IP55, con membrana de sellado abierta, elastómero termoplástico (TPE), para...
Tapones
VST M20
Número de producto 23142001
Área de estanqueidad 8 - 13,5 mm
Tapones IP55, con membrana de sellado cerrada, elastómero termoplástico (TPE), para grosores de...
Tapones
VST M25
Número de producto 23142501
Área de estanqueidad 9 - 16 mm
Tapones IP55, con membrana de sellado cerrada, elastómero termoplástico (TPE), para grosores de...
Tapones
VST M32
Número de producto 23143201
Área de estanqueidad 13 - 23 mm
Tapones IP55, con membrana de sellado cerrada, elastómero termoplástico (TPE), para grosores de...
Conos de doble membrana
DMS M20/w
Número de producto 26012001
Área de estanqueidad 7 - 13 mm
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana
DMS M25/w
Número de producto 26012501
Área de estanqueidad 9 - 17 mm
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana
DMS M20
Número de producto 26042001
Área de estanqueidad 7 - 13 mm
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana
DMS M25
Número de producto 26042501
Área de estanqueidad 9 - 17 mm
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana
DMS M32
Número de producto 26043201
Área de estanqueidad 13 - 21 mm
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana
DMS M32/4
Número de producto 26043301
Área de estanqueidad 3,5 - 6 mm, por entrada
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, máx. cuatro entradas de...
Conos de doble membrana
DMS M40
Número de producto 26044001
Área de estanqueidad 17 - 28 mm
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Tapón de ventilación
BST M20/sw
Número de producto 26202001
Negro
Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...
Tapón de ventilación
BST M20
Número de producto 26242001
Gris
Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...
Racor para entrada con tubo
RST M20
Número de producto 28842001
para tubos con un diámetro exterior de 20 mm
Conducto conector para el alojamiento de tubos lisos con contratuerca, poliestireno, gris
Bornero
Abox 100 KLS-10²
Número de producto 84001001
5 polos - 10 mm²
Bornero según DIN EN 60998 (VDE 0613), Ui=690V
Juego de precintado
Abox PST
Número de producto 89001001
para cajas de derivación Abox/Abox-i 025 a 100, (a partir de...
Juego de precintado

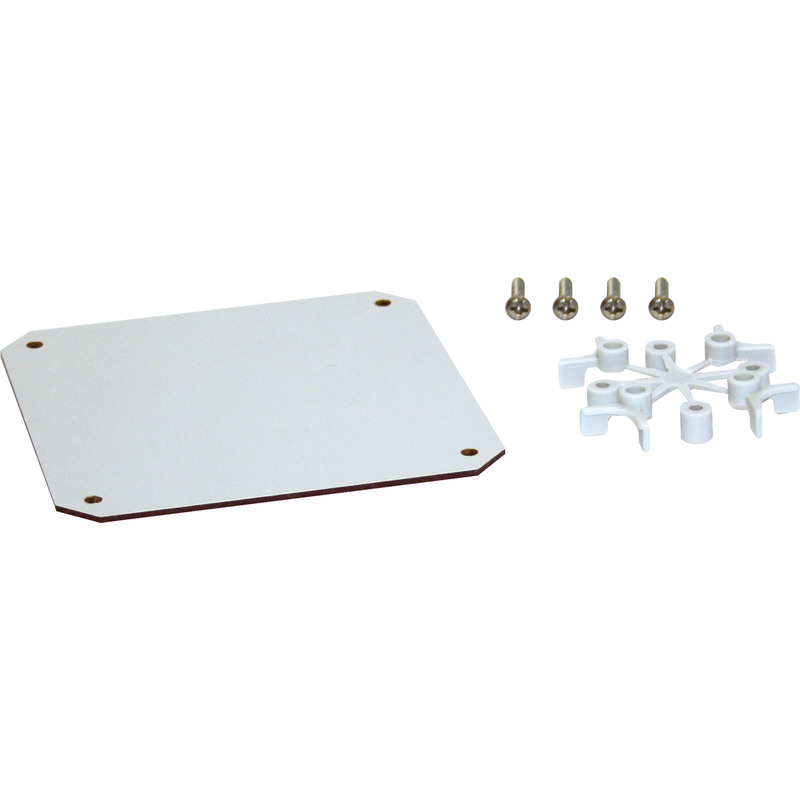

Placa de montaje
Abox 100 MPI
Número de producto 89501001
para Abox/Abox-i 100
Placa de montaje de material aislante forrado con melamina, grosor 2,5 mm, gris, incl. tornillos de...

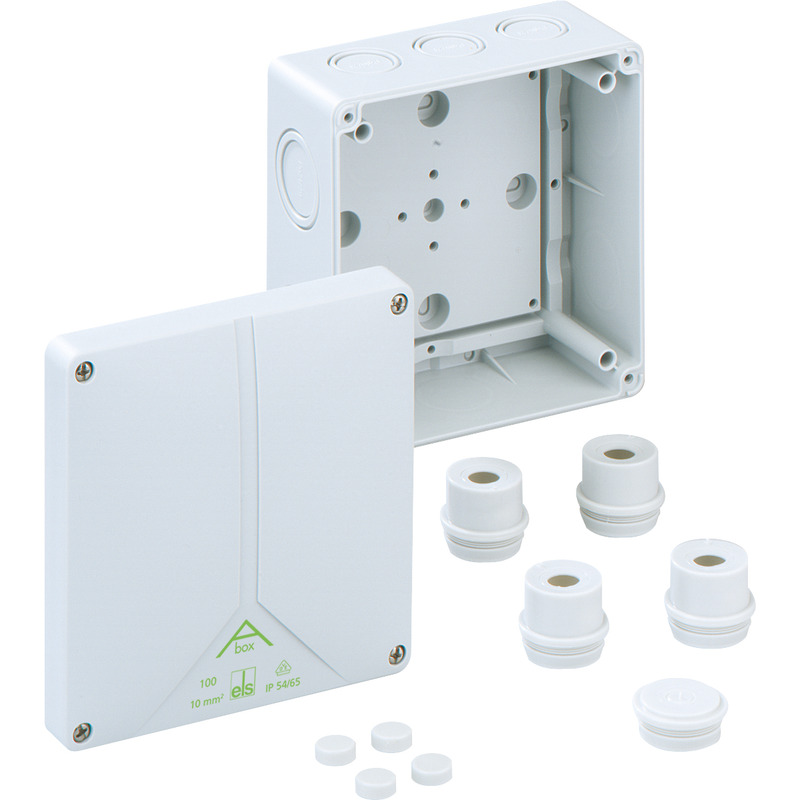

Cajas de derivación
