¡Este artículo está archivado!

Para el producto sucesor

#81681001 | Dimensiones: 180 x 180 x 91 mm

Cajas de derivación

Abox SL-10²

Personalizar

Inicia sesión para ver el precio

Descripción

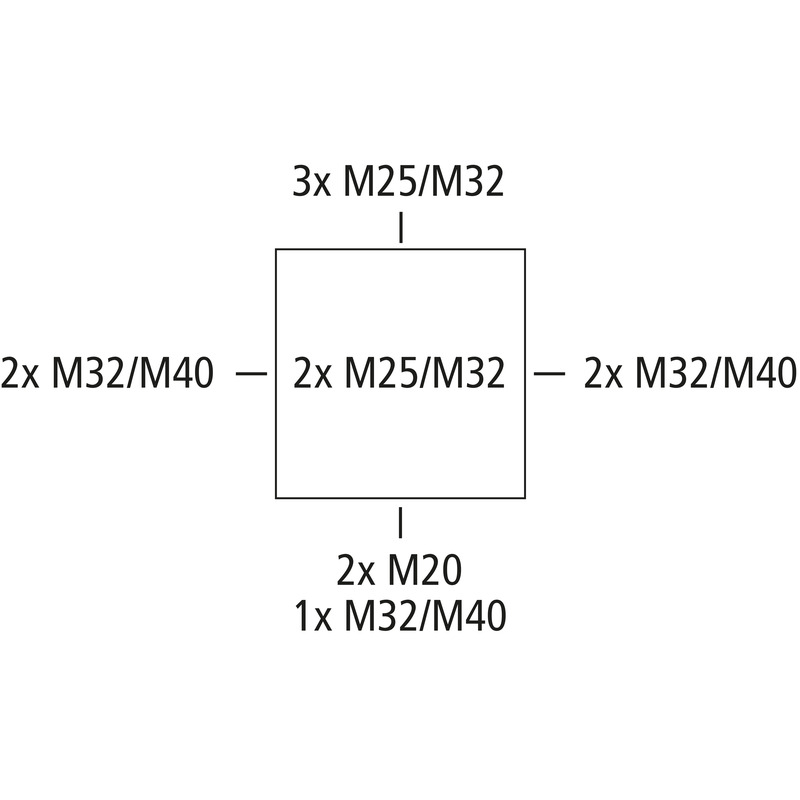

Cajas de derivación, con grado de protección IP54/IP65, Sección nominal 10 mm², U_i=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Pretroquelados, M20/M25/M32/M40, (2 Lado posterior, 10 lateralmente), puntos de fijación interior, con bornes sin tornillos para instalaciones estándar en zonas interiores

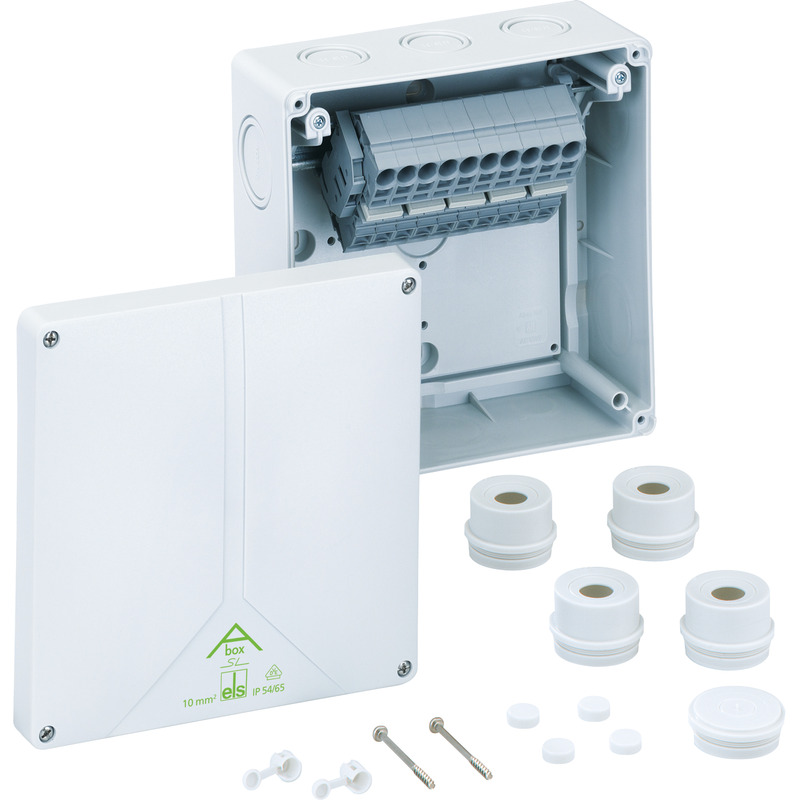

gris, con bornero sin tornillos elevado Wago 2010-1201, 5 polos, sección nominal máx. 10 mm² según DIN EN 60998, con una corriente nominal de 57 A, secciones transversales a conectar por polo: 4 x 0,5 hasta 16 mm² rígido y flexible

Incluye:
4 Conductos de montaje IP54 M40 Zona de sellado 17 - 30 mm, 1 apones M40, 1 Juego de precintado

Datos técnicos

Características eléctricas

Tensión aislante de medición CA	690 V
Calibre máx. del cable	10 mm²
Clase de protección	II
Clase de protección	IP54/IP65
UL Type Rating	sin datos

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	180 mm
Longitud	180 mm
Altura	91 mm
Peso	0.714 kg

Características del material

Resistente a los rayos UV	no
sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente	650 °C (EN 60695-2-11)

Características mecánicas

Modo de fijación	Montaje sobre la pared/el techo
Fuerza de golpe	IK07
precintable	sí
Par de torsión del tornillo de la tapa	1 Nm
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	40 °C
Temperatura ambiente 24 h	35 °C
Lugar de instalación	Zona interior

Sales Information

EAN	4013902931095
Clase ETIM	EC002600
Número de tarifa aduanera	85369095
Cantidad de pedido mínima	1

Material

Material parte inferior	Poliestireno
Material parte superior	Poliestireno
Material tornillo de la tapa	Acero inoxidable 1.4567 (V2A)

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datos logísticos

Unidad

EAN / GTIN	4013902931095
Anchura	0.18 m
Peso	0.714 kg
Altura	0.091 m
Cantidad	1 pz
Profundidad	0.18 m

Embalaje de cartón

EAN / GTIN	4013902307623
Anchura	0.471 m
Peso	7.59 kg
Altura	0.197 m
Cantidad	10 pz
Profundidad	0.371 m

Palé

EAN / GTIN	4013902307630
Anchura	0.8 m
Peso	306.42 kg
Altura	1.73 m
Cantidad	380 pz
Profundidad	1.2 m
