#40440101 | Dimensiones: 102 x 102 x 70 mm

Cajas de derivación

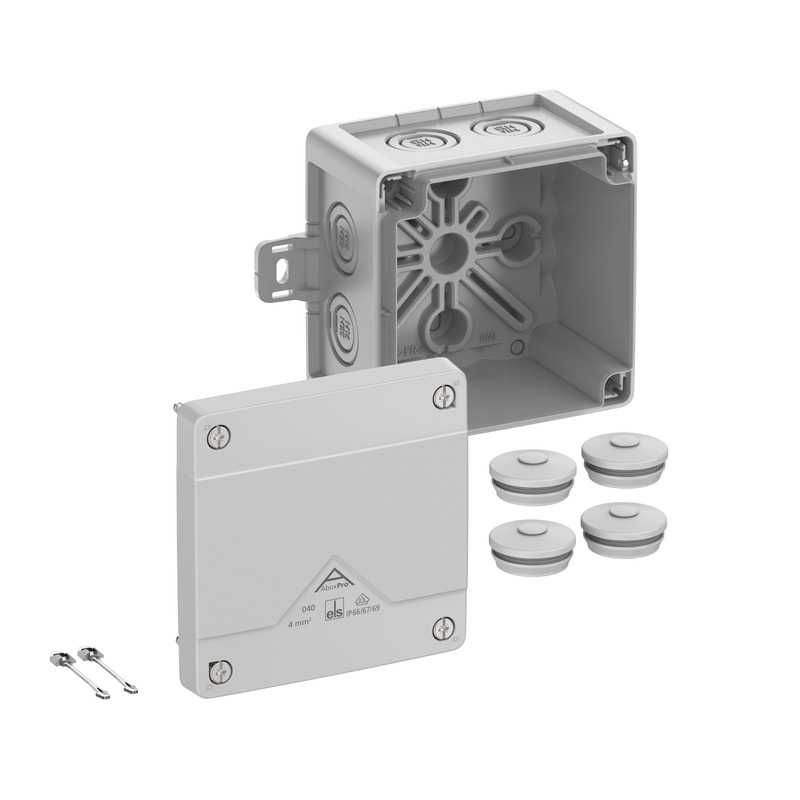

Abox Pro 040 AB-L

Variantes de color

Personalizar

Inicia sesión para ver el precio

Recordar producto

Descripción

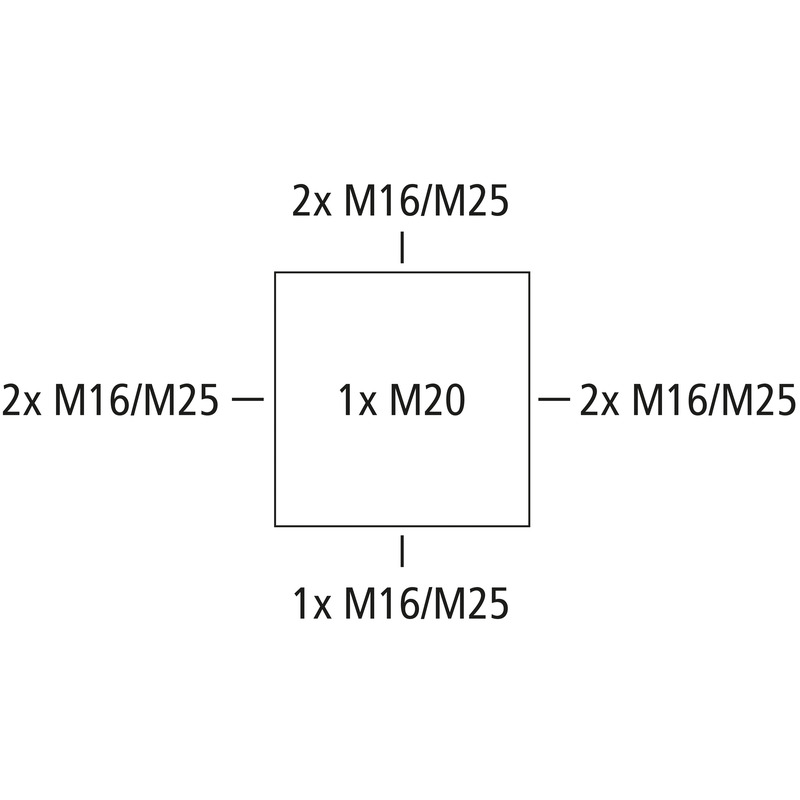

Cajas de derivación, con grado de protección IP66/IP67/IP69, Sección nominal 4 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Pretroquelados, M16/M20/M25, (1 Lado posterior, 7 lateralmente), puntos de fijación exterior, para instalaciones en entornos industriales y en zonas exteriores no protegidas

gris, U_i=1000 V AC, sin borna

Incluye:
4 conos de doble membrana IP66 M25 zona de sellado 9-17 mm, seguro antipérdida de la tapa

Datos técnicos

Características eléctricas

Tensión aislante de medición CA	1000 V
Tensión aislante de medición CC	1000 V
Calibre máx. del cable	4 mm²
Clase de protección	II
Clase de protección	IP66/IP67/IP69
Tipo de borne	sin

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	102 mm
Longitud	102 mm
Altura	70 mm
Longitud interior	88 mm
Ancho interior	88 mm
Altura interior	50 mm
Peso	0.2207 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V0
Resistencia con hilo incandescente	960 °C (EN 60695-2-11)

Características mecánicas

Fuerza de golpe	IK09
precintable	sí
Par de torsión del tornillo de la tapa	1.5 Nm
Modo de fijación	Montaje sobre la pared/el techo
Fijación	puntos de fijación exterior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior no protegida

Sales Information

EAN	4013902664757
Clase ETIM	EC002600
Número de tarifa aduanera	85389099
Cantidad de pedido mínima	1

Material

Material parte inferior	Policarbonato, reforzado con fibra de vidrio
Material parte superior	Policarbonato
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable 1.4567 (V2A)

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)
Marca de conformidad	DNV (clase: barcos e instalaciones offshore)

Datos logísticos

Embalaje de cartón

EAN / GTIN	4013902664764
Anchura	0.386 m
Peso	8.4025 kg
Altura	0.316 m
Cantidad	36 pz
Profundidad	0.286 m

Palé

EAN / GTIN	4013902664771
Anchura	0.8 m
Peso	223.66 kg
Altura	1.092 m
Cantidad	864 pz
Profundidad	1.2 m

Unidad

EAN / GTIN	4013902664757
Anchura	0.102 m
Peso	0.2207 kg
Altura	0.07 m
Cantidad	1 pz
Profundidad	0.102 m

Descargas

Datos de planificación

Textos de licitación

Datos CAD

Accesorios

PrensaestopaKVR M16-MGM

Prensaestopa

KVR M16-MGM

Número de producto 22741601

Área de estanqueidad 4 - 10 mm, Longitud de rosca 8 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...

PrensaestopaKVR M20-MGM

Prensaestopa

KVR M20-MGM

Número de producto 22742001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...

PrensaestopaKVR M20-GDB/MGM

Prensaestopa

KVR M20-GDB/MGM

Número de producto 22742101

Área de estanqueidad 7 - 14 mm, Longitud de rosca 9 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...

PrensaestopaKVR M25-MGM

Prensaestopa

KVR M25-MGM

Número de producto 22742501

Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...

Conos de doble membranaDMS M16

Conos de doble membrana

DMS M16

Número de producto 26041601

Área de estanqueidad 5 - 9 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Conos de doble membranaDMS M20

Conos de doble membrana

DMS M20

Número de producto 26042001

Área de estanqueidad 7 - 13 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Conos de doble membranaDMS M25

Conos de doble membrana

DMS M25

Número de producto 26042501

Área de estanqueidad 9 - 17 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Carríl DINAbox 040 TS15

Carríl DIN

Abox 040 TS15

Número de producto 89520401

para Abox / Abox Pro 040

Carril estándar según la norma EN 60715, 15 x 5 mm, incl. tornillos de fijación. Para montaje en...

Soporte para bornasAbox 025/040 KH 2273 2,5²

Soporte para bornas

Abox 025/040 KH 2273 2,5²

Número de producto 89600201

para el montaje fijo de hasta 6 bornes Wago 2273-205 en cajas de...

Soporte de bornas incl. material de sujeción para el montaje de instalaciones y bornes Wago en cajas...

Soporte para bornasAbox 025/040 KH 221 4²

Soporte para bornas

Abox 025/040 KH 221 4²

Número de producto 89600301

para el montaje fijo de hasta 6 bornes Wago 221-413 en cajas de...

Soporte de bornas incl. material de sujeción para el montaje de instalaciones y bornes Wago en cajas...

BorneroAbox 025/040 KLS-2,5²/4²

Bornero

Abox 025/040 KLS-2,5²/4²

Número de producto 89640401

Bornes roscados para Abox/Abox Pro 025 y Abox/Abox Pro 040, 5 polos -...

Bornero según DIN EN 60998 (VDE 0613), U_i=690V. Para montaje en cajas de derivación Abox / Abox Pro...

Juego de fijación de mástil/tuboMABF 100-1

Juego de fijación de mástil/tubo

MABF 100-1

Número de producto 89602001

para cajas de derivación Abox/Abox Pro a partir de 2024 de los tipos...

Juego de sujeción del mástil/tubo de acero inoxidable V2A con tornillos de sujeción y cierre rápido,...

Fijación para bandejas portacablesKTB 1-100 nuevo

Fijación para bandejas portacables

KTB 1-100

Número de producto 89602901

Elemento de fijación para el montaje de cajas en sistemas de soporte de cables con orificio ranurado...

Productos similares

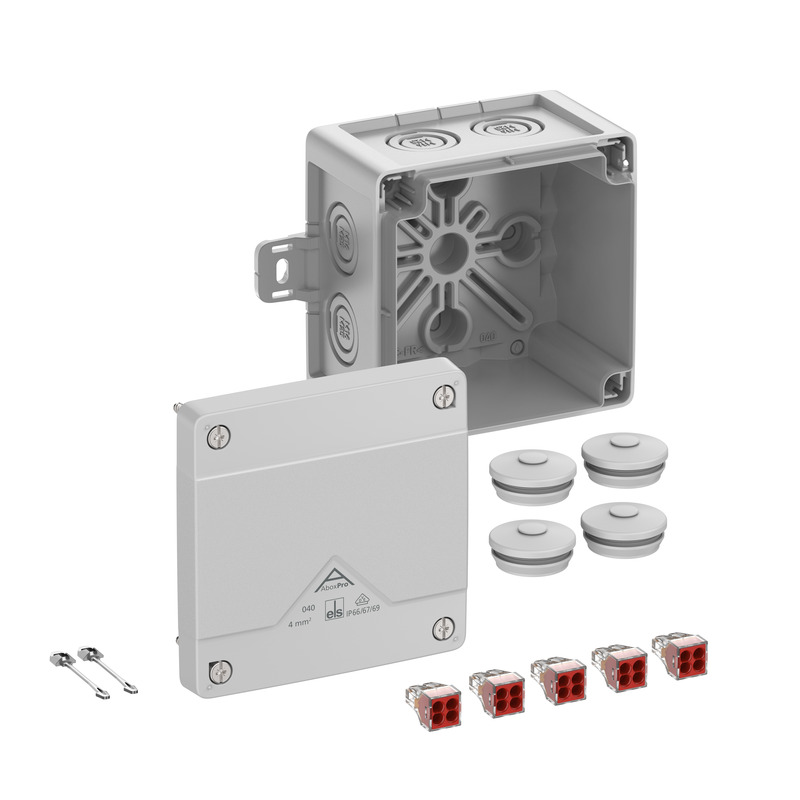

Cajas de derivaciónAbox Pro 040 AB-4²
