#40600001 | Dimensiones: 127 x 127 x 75 mm

Cajas de derivación

Abox Pro 060-L/sw

Variantes de color

Personalizar

Inicia sesión para ver el precio

Recordar producto

Descripción

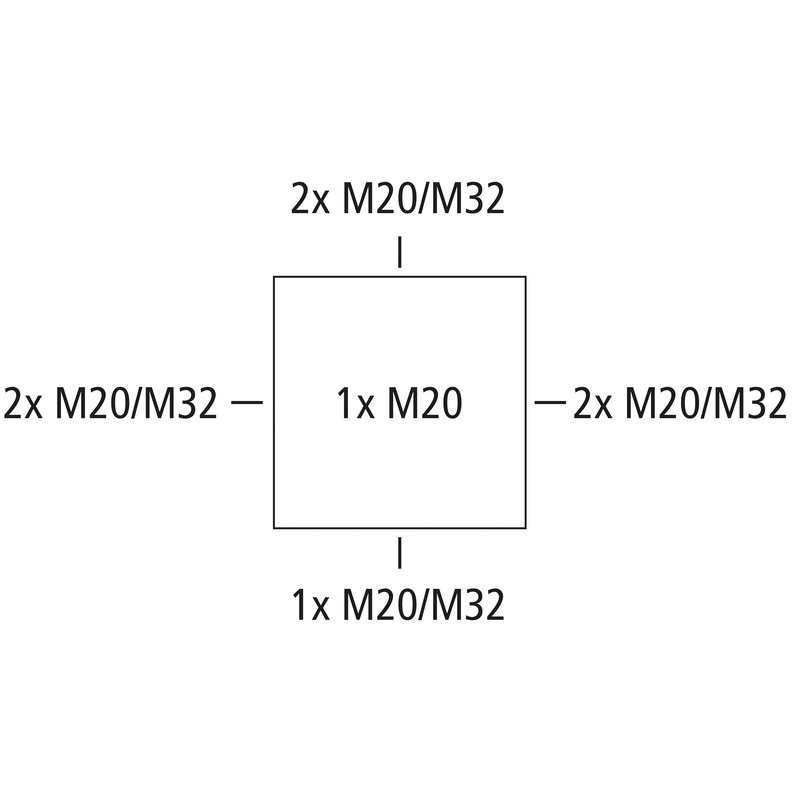

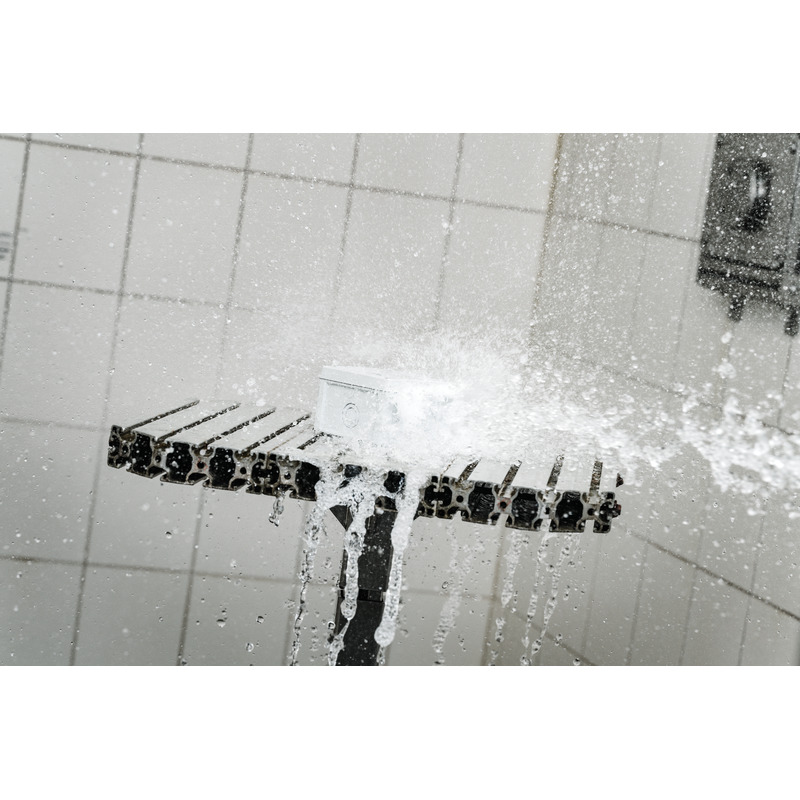

Cajas de derivación, con grado de protección IP66/IP67/IP69, Sección nominal 6 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Pretroquelados, M20/M32, (1 Lado posterior, 7 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores no protegidas

negro, U_i=1000 V AC, sin borna

Incluye:
4 conos de doble membrana IP66 M32 zona de sellado 13-21 mm, seguro antipérdida de la tapa

Datos técnicos

Características eléctricas

Tensión aislante de medición CA	1000 V
Tensión aislante de medición CC	1000 V
Calibre máx. del cable	6 mm²
Clase de protección	II
Clase de protección	IP66/IP67/IP69
Tipo de borne	sin

Colores

Color parte inferior	negro
Color parte superior	negro

Dimensiones

Anchura	127 mm
Longitud	127 mm
Altura	75 mm
Longitud interior	113 mm
Ancho interior	113 mm
Altura interior	55 mm
Peso	0.312 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V0
Resistencia con hilo incandescente	960 °C (EN 60695-2-11)

Características mecánicas

Fuerza de golpe	IK09
precintable	sí
Par de torsión del tornillo de la tapa	1.5 Nm
Modo de fijación	Montaje sobre la pared/el techo
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior no protegida

Sales Information

EAN	4013902664399
Clase ETIM	EC002600
Número de tarifa aduanera	85389099
Cantidad de pedido mínima	1

Material

Material parte inferior	Policarbonato, reforzado con fibra de vidrio
Material parte superior	Policarbonato
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable 1.4567 (V2A)

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

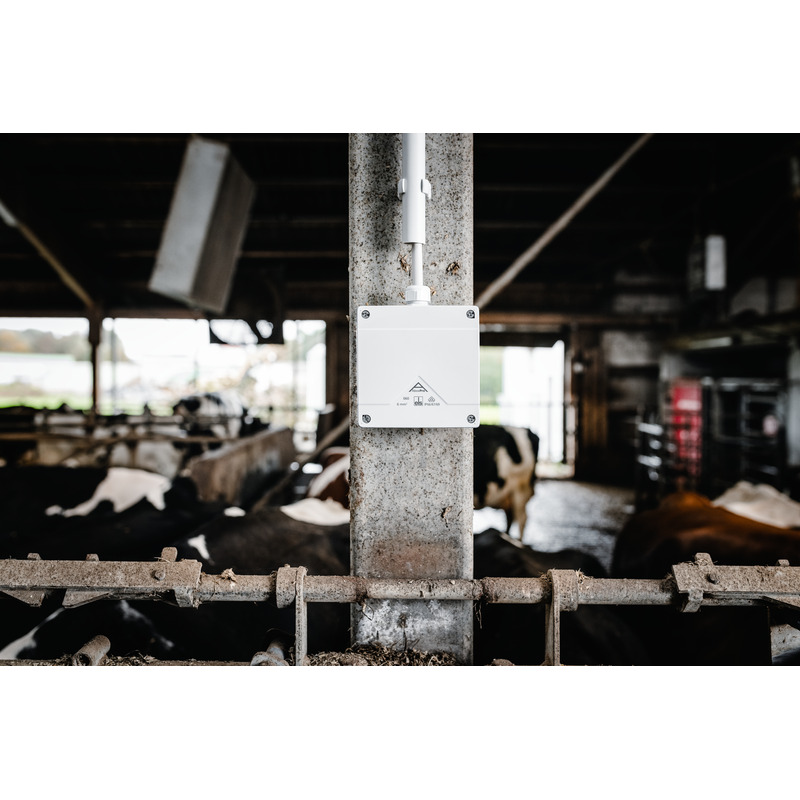

Marca de conformidad	DLG (resistencia al amoníaco)

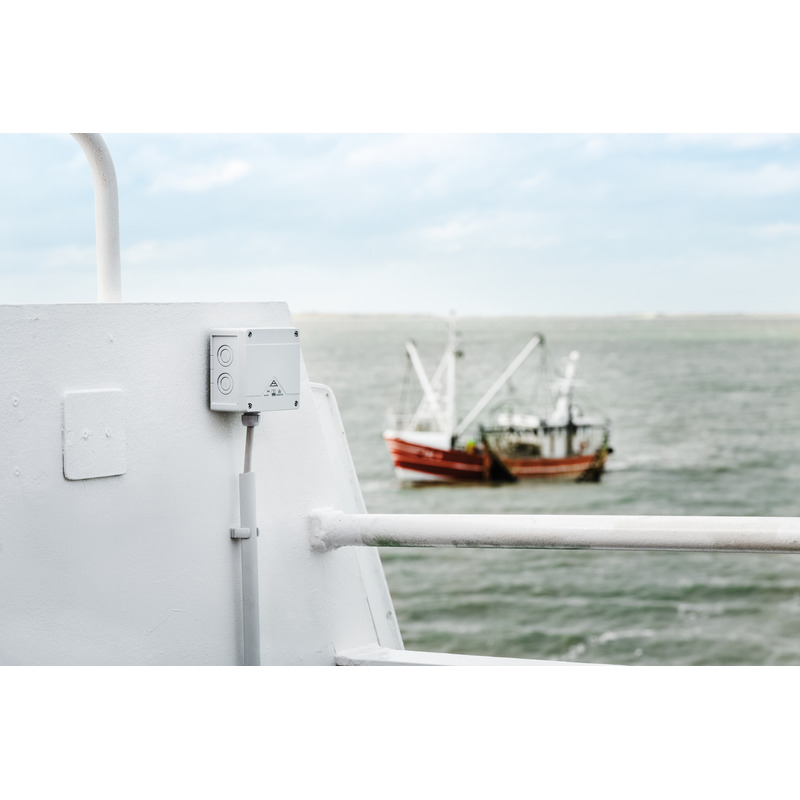

Marca de conformidad	DNV (clase: barcos e instalaciones offshore)

Datos logísticos

Embalaje de cartón

EAN / GTIN	4013902664405
Anchura	0.507 m
Peso	6.485 kg
Altura	0.277 m
Cantidad	20 pz
Profundidad	0.22 m

Palé

EAN / GTIN	4013902664412
Anchura	0.8 m
Peso	158.185 kg
Altura	0.981 m
Cantidad	420 pz
Profundidad	1.2 m

Unidad

EAN / GTIN	4013902664399
Anchura	0.127 m
Peso	0.312 kg
Altura	0.075 m
Cantidad	1 pz
Profundidad	0.127 m
