#49059401 | Dimensiones: 640 x 320 x 179 mm
Cajas de derivación

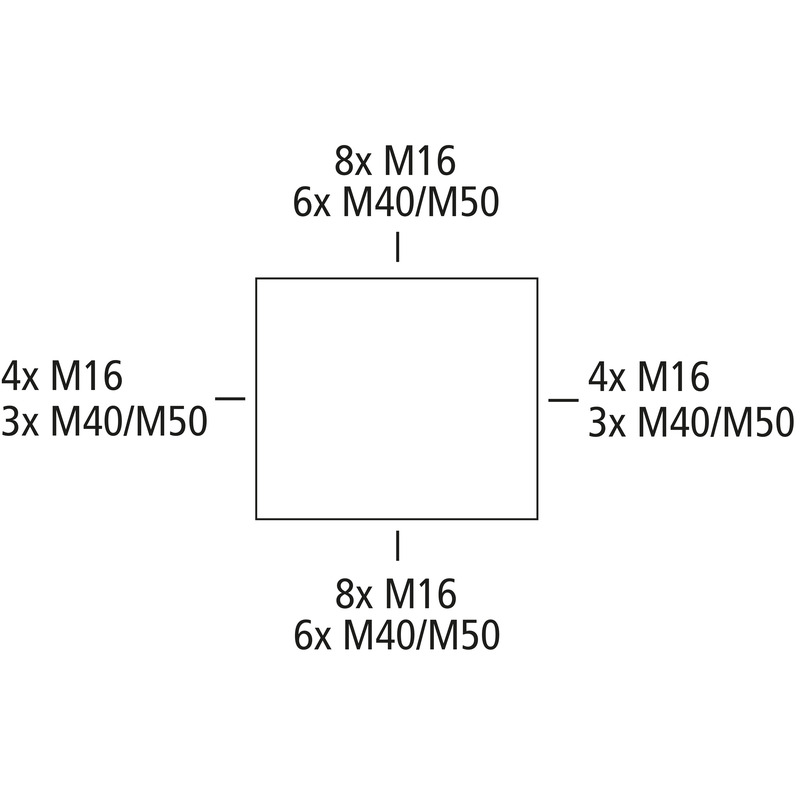

Cajas de derivación, con grado de protección IP65, Sección nominal 240 mm², Ui=690 V AC, Pretroquelados, M16/M40/M50, (30 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas
gris, con bornero de 4 polos - 240² (70 hasta 240 mm²)
| Tensión aislante de medición CA | 690 V |
|---|---|
| Calibre máx. del cable | 240 mm² |
| Clase de protección | II |
| Clase de protección | IP65 |
| Número de polos | 4 |
| UL Type Rating | sin datos |
| Color parte inferior | gris |
|---|---|
| Color parte superior | gris |
| Anchura | 640 mm |
|---|---|
| Longitud | 320 mm |
| Altura | 179 mm |
| Peso | 6.96 kg |
| Resistente a los rayos UV | sí |
|---|---|
| sin halógenos | sí |
| Resistencia con hilo incandescente | 960 °C (EN 60695-2-11) |
| Modo de fijación | Montaje sobre la pared/el techo |
|---|---|
| Fuerza de golpe | IK08 |
| precintable | sí |
| Par de torsión del tornillo de la tapa | 1.7 Nm |
| Fijación | puntos de fijación interior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -35 °C |
| Temperatura ambiente máx. | 80 °C |
| Temperatura ambiente 24 h | 60 °C |
| Lugar de instalación | Zona exterior protegida |
| EAN | 4013902361939 |
|---|---|
| Clase ETIM | EC002600 |
| Número de tarifa aduanera | 85369095 |
| Cantidad de pedido mínima | 1 |
| Material parte inferior | Policarbonato |
|---|---|
| Material parte superior | Policarbonato, reforzado con fibra de vidrio |
| Material junta | Poliuretano |
| Material tornillo de la tapa | Poliamida, reforzada en fibra de vidrio |
| EAN / GTIN | 4013902361939 |
|---|---|
| Anchura | 0.655 m |
| Peso | 7.46 kg |
| Altura | 0.27 m |
| Cantidad | 1 pz |
| Profundidad | 0.335 m |
| EAN / GTIN | 4013902311989 |
|---|---|
| Anchura | 0.8 m |
| Peso | 197.04 kg |
| Altura | 1.74 m |
| Cantidad | 24 pz |
| Profundidad | 1.2 m |
