#32695001 | Dimensiones: 164 x 119 x 77 mm

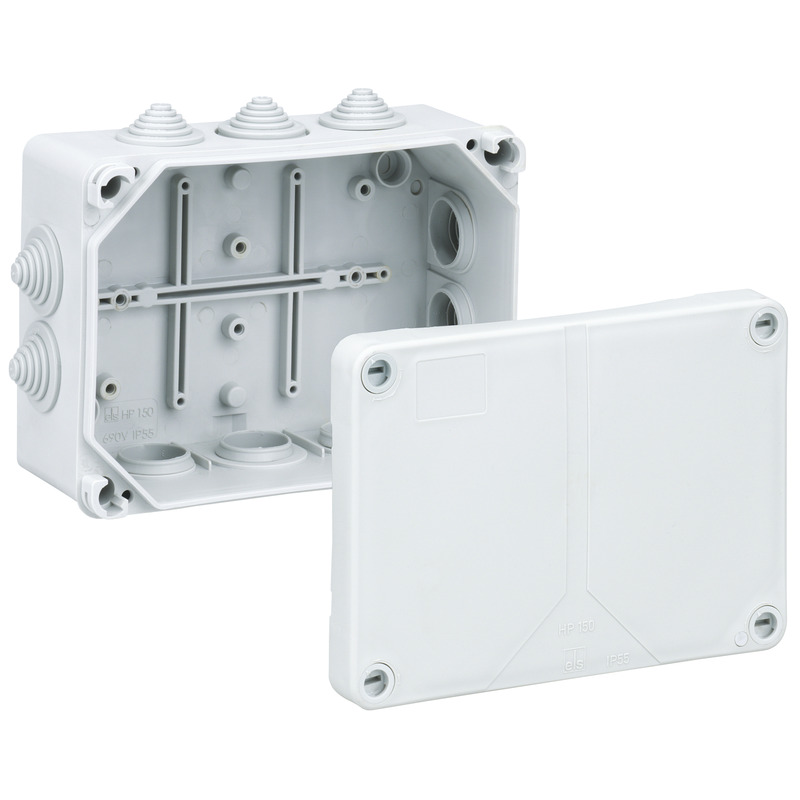

Cajas de derivación

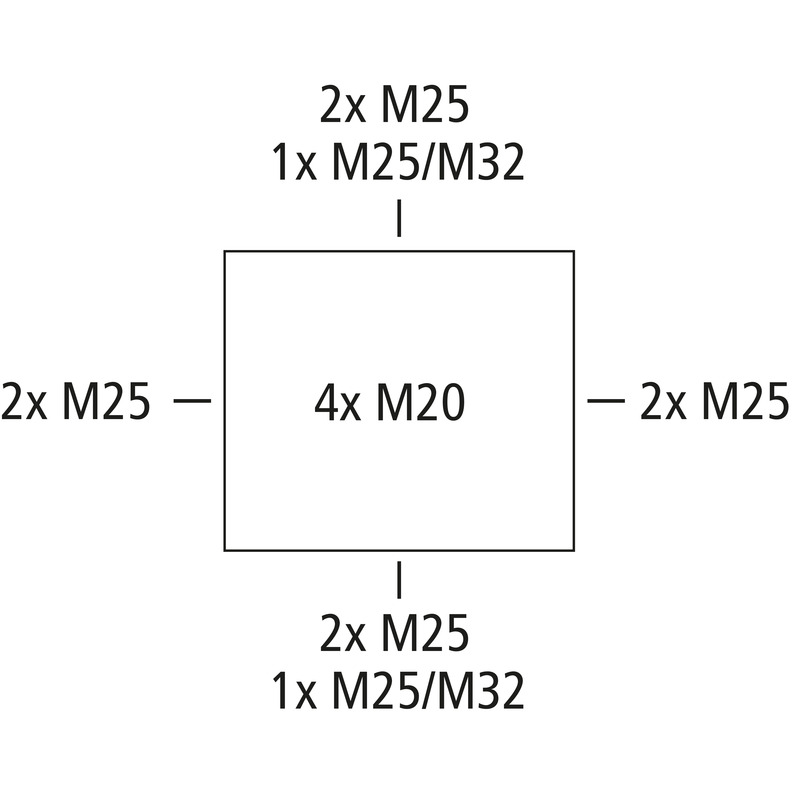

Cajas de derivación, con grado de protección IP55, Sección nominal 10 mm², Ui=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Cono escalonado, M20/M25/M32, Área de estanqueidad 5 - 21 mm, (4 Lado posterior, 10 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores
gris, sin borna
| Tensión aislante de medición CA | 690 V |
|---|---|
| Calibre máx. del cable | 10 mm² |
| Clase de protección | II |
| Clase de protección | IP55 |
| UL Type Rating | sin datos |
| Color parte inferior | gris |
|---|---|
| Color parte superior | gris |
| Anchura | 164 mm |
|---|---|
| Longitud | 119 mm |
| Altura | 77 mm |
| Longitud interior | 110 mm |
| Ancho interior | 155 mm |
| Altura interior | 70 mm |
| Peso | 0.25 kg |
| Resistente a los rayos UV | no |
|---|---|
| sin halógenos | no |
| Resistencia con hilo incandescente | 650 °C (EN 60695-2-11) |
| Para una zona de sellado mín. | 5 mm |
|---|---|
| Para una zona de sellado máx. | 21 mm |
| Modo de fijación | Montaje sobre la pared/el techo |
| Fuerza de golpe | IK07 |
| precintable | no |
| Fijación | puntos de fijación interior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -25 °C |
| Temperatura ambiente máx. | 40 °C |
| Temperatura ambiente 24 h | 35 °C |
| Lugar de instalación | Zona interior |
| EAN | 4013902940066 |
|---|---|
| Clase ETIM | EC002600 |
| Número de tarifa aduanera | 85389099 |
| Cantidad de pedido mínima | 12 |
| Material parte inferior | Polipropileno |
|---|---|
| Material parte superior | Polipropileno |
| Marca de conformidad | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902339549 |
|---|---|
| Anchura | 0.437 m |
| Peso | 3 kg |
| Altura | 0.212 m |
| Cantidad | 12 pz |
| Profundidad | 0.317 m |
| EAN / GTIN | 4013902339556 |
|---|---|
| Anchura | 0.8 m |
| Peso | 147.34 kg |
| Altura | 1.85 m |
| Cantidad | 576 pz |
| Profundidad | 1.2 m |
| EAN / GTIN | 4013902940066 |
|---|---|
| Anchura | 0.164 m |
| Peso | 0.25 kg |
| Altura | 0.077 m |
| Cantidad | 1 pz |
| Profundidad | 0.119 m |
