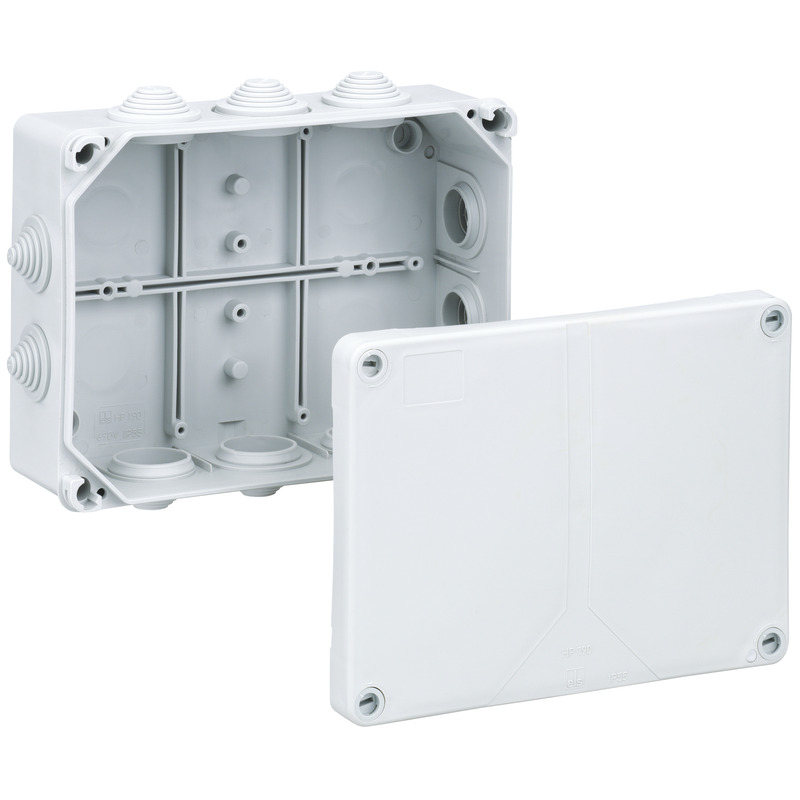

#32699001 | Dimensiones: 199 x 149 x 77 mm
Cajas de derivación

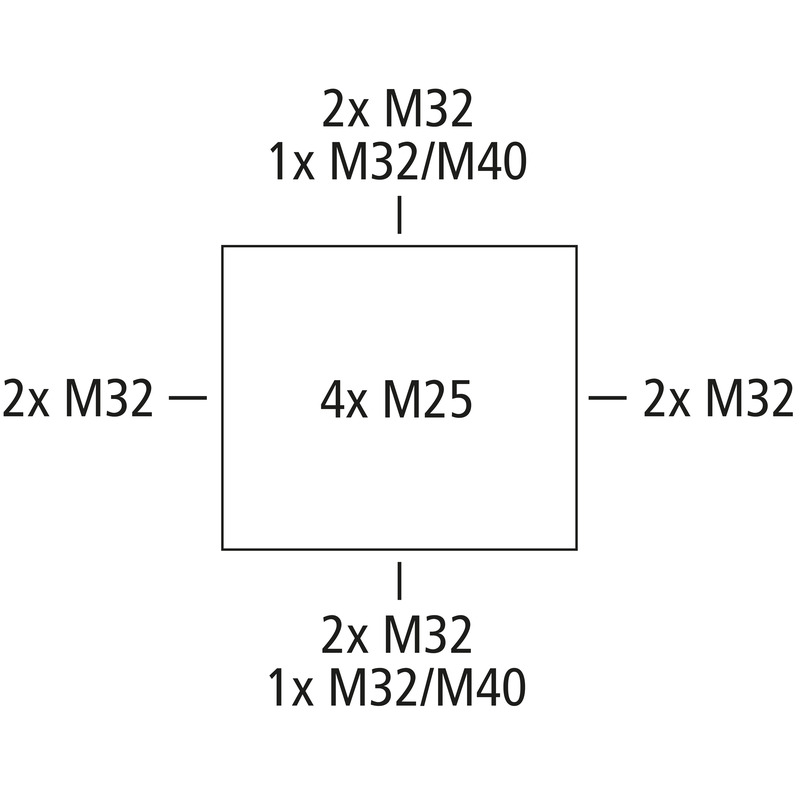

Cajas de derivación, con grado de protección IP55, Sección nominal 16 mm², Ui=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Cono escalonado, M25/M32/M40, Área de estanqueidad 13 - 26,5 mm, (4 Lado posterior, 10 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores
gris, sin borna
| Tensión aislante de medición CA | 690 V |
|---|---|
| Calibre máx. del cable | 16 mm² |
| Clase de protección | II |
| Clase de protección | IP55 |
| UL Type Rating | sin datos |
| Color parte inferior | gris |
|---|---|
| Color parte superior | gris |
| Anchura | 199 mm |
|---|---|
| Longitud | 149 mm |
| Altura | 77 mm |
| Longitud interior | 140 mm |
| Ancho interior | 190 mm |
| Altura interior | 70 mm |
| Peso | 0.31 kg |
| Resistente a los rayos UV | no |
|---|---|
| sin halógenos | no |
| Resistencia con hilo incandescente | 650 °C (EN 60695-2-11) |
| Para una zona de sellado mín. | 13 mm |
|---|---|
| Para una zona de sellado máx. | 26.5 mm |
| Modo de fijación | Montaje sobre la pared/el techo |
| Fuerza de golpe | IK07 |
| precintable | no |
| Fijación | puntos de fijación interior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -25 °C |
| Temperatura ambiente máx. | 40 °C |
| Temperatura ambiente 24 h | 35 °C |
| Lugar de instalación | Zona interior |
| EAN | 4013902940073 |
|---|---|
| Clase ETIM | EC002600 |
| Número de tarifa aduanera | 85389099 |
| Cantidad de pedido mínima | 8 |
| Material parte inferior | Polipropileno |
|---|---|
| Material parte superior | Polipropileno |
| Marca de conformidad | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902339563 |
|---|---|
| Anchura | 0.437 m |
| Peso | 2.7 kg |
| Altura | 0.212 m |
| Cantidad | 8 pz |
| Profundidad | 0.317 m |
| EAN / GTIN | 4013902339570 |
|---|---|
| Anchura | 0.8 m |
| Peso | 136.82 kg |
| Altura | 1.85 m |
| Cantidad | 384 pz |
| Profundidad | 1.2 m |
| EAN / GTIN | 4013902940073 |
|---|---|
| Anchura | 0.199 m |
| Peso | 0.31 kg |
| Altura | 0.077 m |
| Cantidad | 1 pz |
| Profundidad | 0.149 m |
Textos de licitación
(32699001.TXT 843 B)
Inicia sesión para descargar textos de licitación.
Datos CAD
(Descargar 3D-CAD-Data)
Inicia sesión para descargar textos de licitación.
Combi set
KS M25
Número de producto 19202501
Longitud de rosca 19 mm
Juego combinado para la conexión de cuadros con entradas métricas, completo con contratuerca y junta...
Combi set
KS M25-gro
Número de producto 19202601
Longitud de rosca 22 mm
Juego combinado para la conexión de cuadros con entradas métricas, completo con contratuerca y junta...

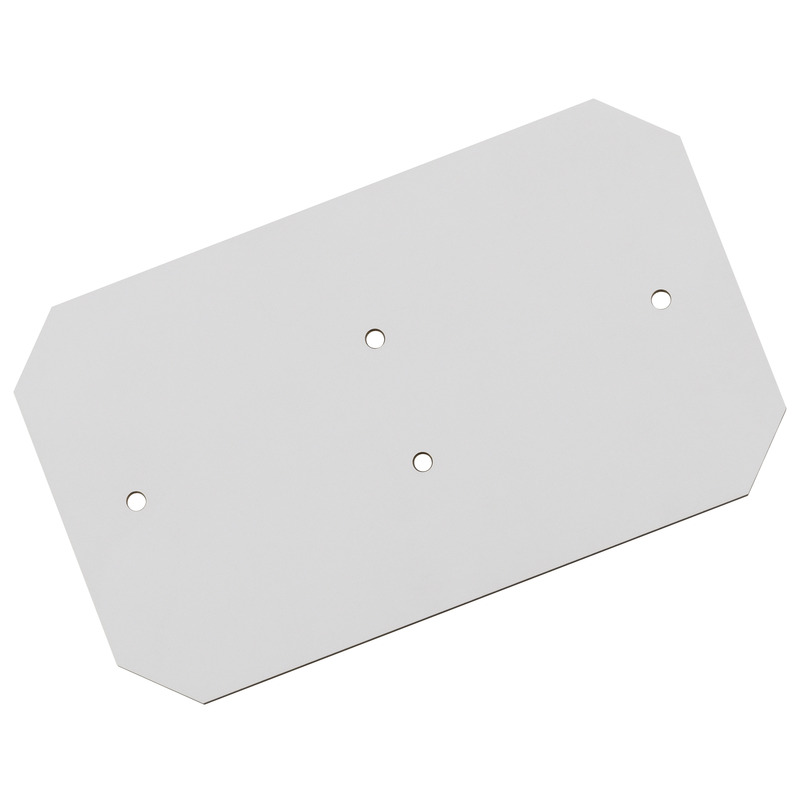

Placa de montaje
TK MPI-1811
Número de producto 19500601
TK PS / TK PC 1811
Placa de montaje de material aislante forrado con melamina, grosor 2,5 mm, incl. tornillos de...
Carríl DIN
NS 35-106
Número de producto 19810601
para TK 1309, TK 1313 y Abox/Abox-i 100, longitud 106 mm
Carril estándar según norma DIN EN 60715, 35 x 7,5 mm, incl. tornillos de fijación
Carríl DIN
NS 35-144
Número de producto 19814401
TK PS/PC 1809/1811/1813/1818/2518
Carril estándar según norma DIN EN 60715, 35 x 7,5 mm

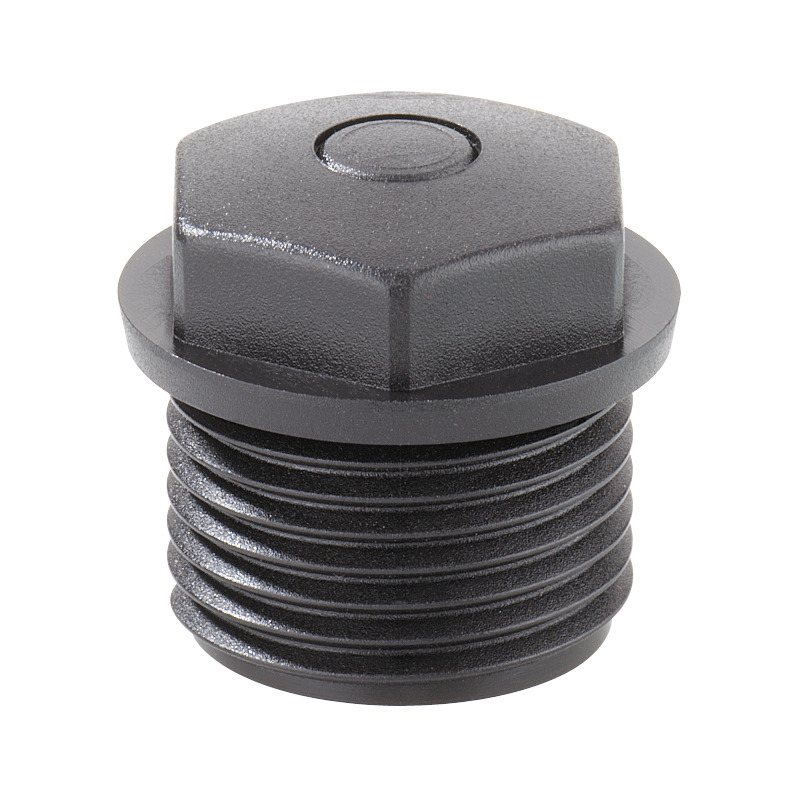

Pasacable roscado
WST M25/sw
Número de producto 20302501
Área de estanqueidad 9 - 16 mm, Longitud de rosca 12 mm
Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado cerrada, negro
Pasacable roscado
WST M25
Número de producto 20342501
Área de estanqueidad 9 - 16 mm, Longitud de rosca 12 mm
Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado cerrada, gris

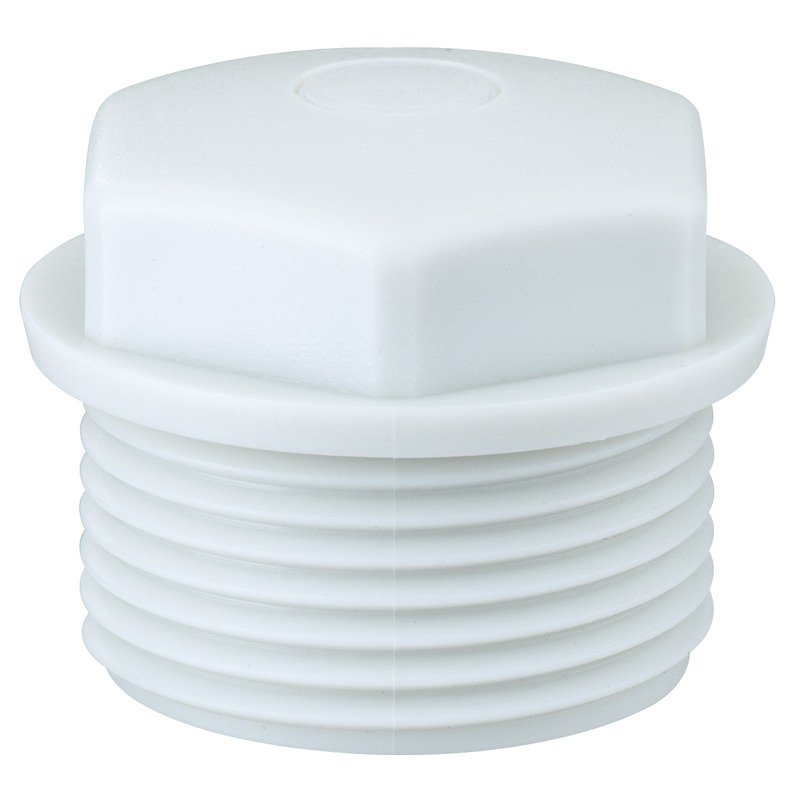

Pasacable roscado
WST M40
Número de producto 20344001
Área de estanqueidad 17 - 24 mm, Longitud de rosca 14 mm
Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado cerrada, gris
Contratuerca
GMU PA M25
Número de producto 20842501
Rosca M25x1,5
Contratuerca para prensaestopas métricos, poliamida

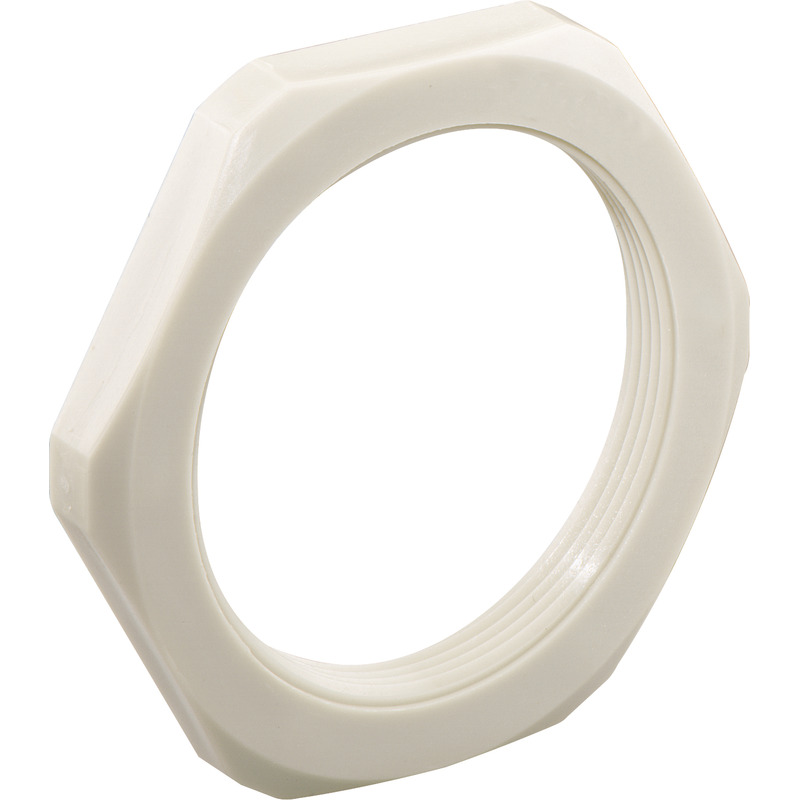

Contratuerca
GMU PA M40
Número de producto 20844001
Rosca M40x1,5
Contratuerca para prensaestopas métricos, poliamida

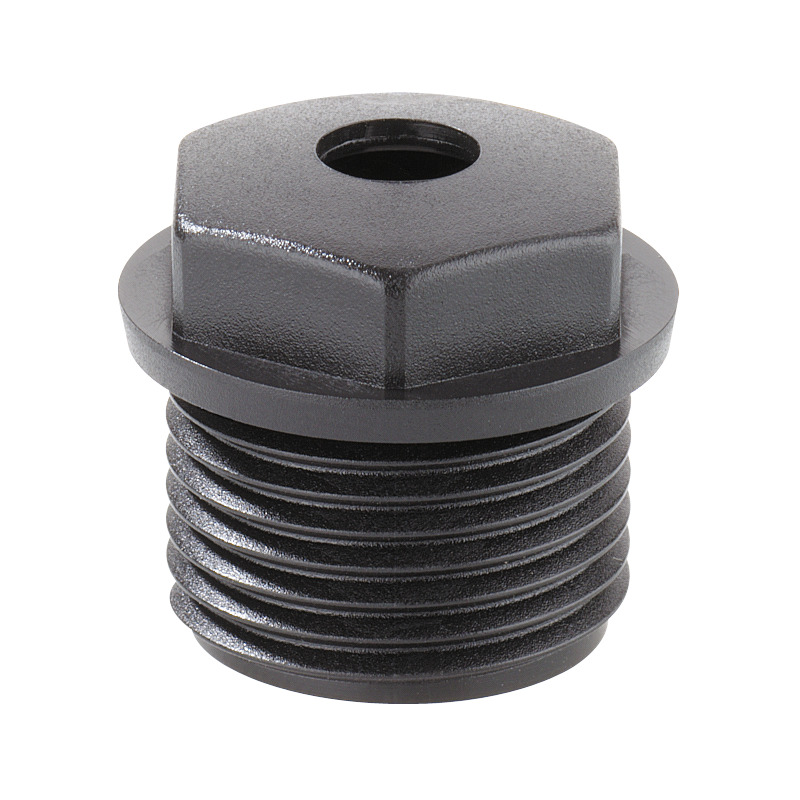

Pasacable roscado
WNI M25/sw
Número de producto 21302501
Área de estanqueidad 9 - 16 mm, Longitud de rosca 12 mm
Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado abierta, negro
Pasacable roscado
WNI M25
Número de producto 21342501
Área de estanqueidad 9 - 16 mm, Longitud de rosca 12 mm
Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado abierta, gris

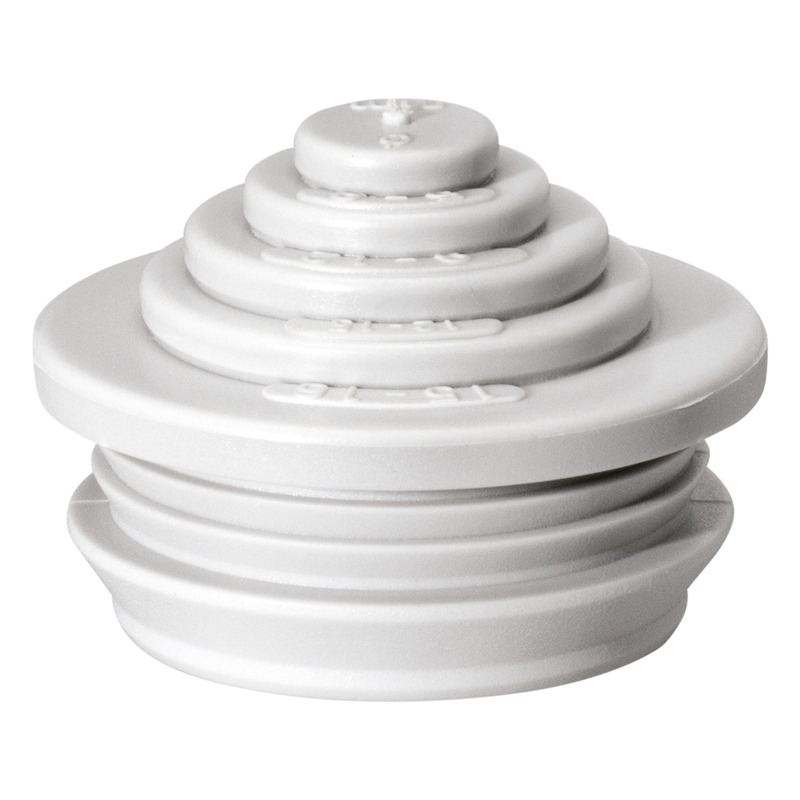

Cono escalonado
SNI M25
Número de producto 21642501
Área de estanqueidad 5 - 21 mm
Cono escalonado, IP55, con membrana de sellado cerrada, recortable en varias etapas, elastómero...
Cono escalonado
SNI M40
Número de producto 21644001
Área de estanqueidad 13 - 34mm
Cono escalonado, IP55, con membrana de sellado cerrada, recortable en varias etapas, elastómero...
Prensaestopa
KVR M25-MGM/sw
Número de producto 22702501
Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm
PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, negra...
Prensaestopa
KVR M40-MGM/sw
Número de producto 22704001
Área de estanqueidad 16 - 28 mm, Longitud de rosca 11 mm
PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, negra...
Prensaestopa
KVR M25-MGM
Número de producto 22742501
Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm
PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...
Prensaestopa
KVR M40-MGM
Número de producto 22744001
Área de estanqueidad 16 - 28 mm, Longitud de rosca 11 mm
PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...

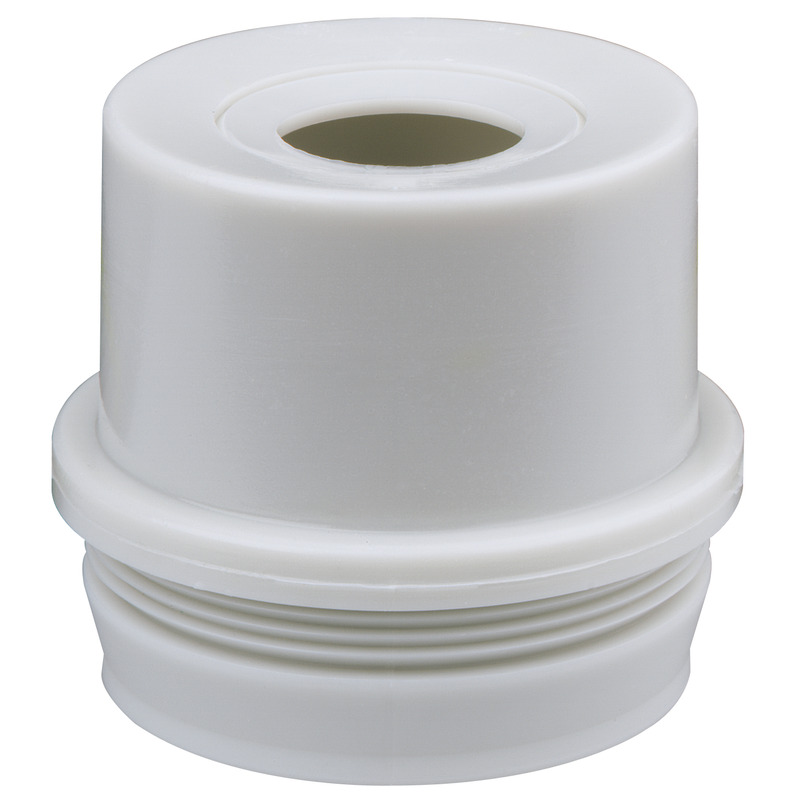

Combi connector
AST M25
Número de producto 23042501
Área de estanqueidad 9 - 18,5 mm
Conductos de montaje IP55, con membrana de sellado abierta, elastómero termoplástico (TPE), para...

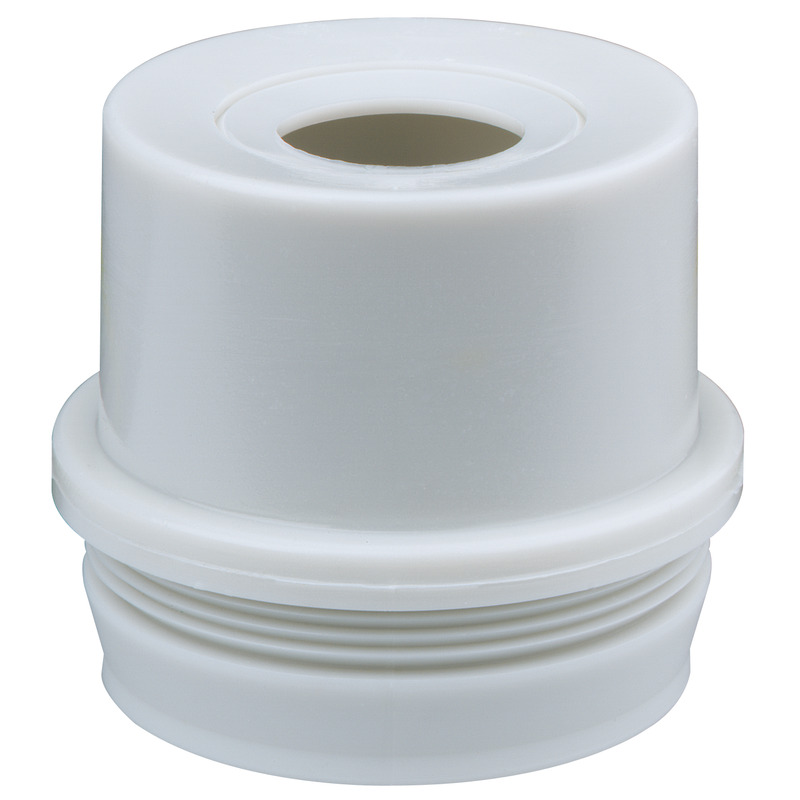

Combi connector
AST M40
Número de producto 23044001
Área de estanqueidad 17 - 30 mm
Conductos de montaje IP55, con membrana de sellado abierta, elastómero termoplástico (TPE), para...

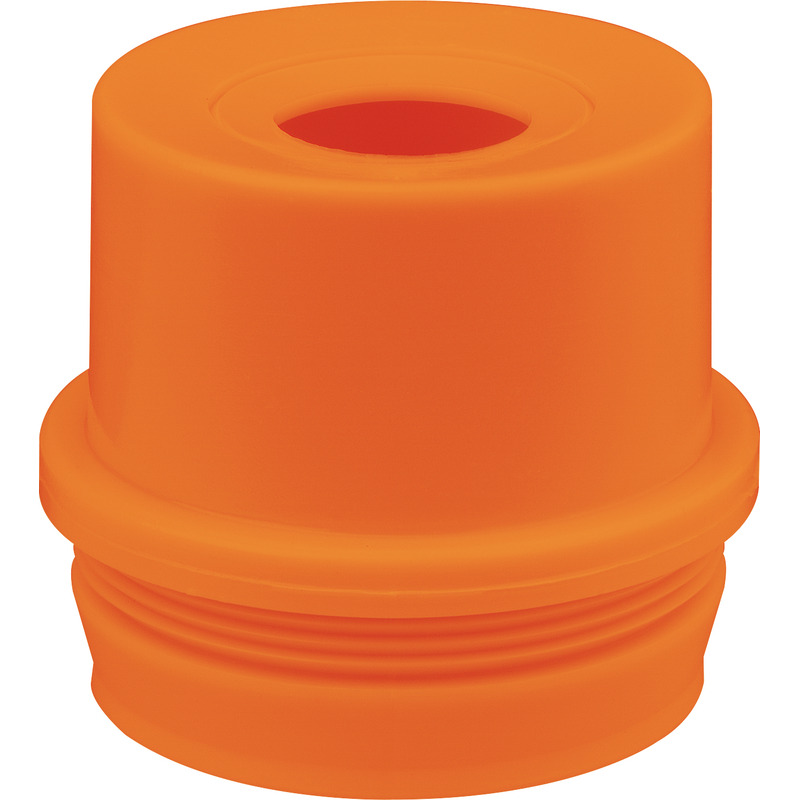

Combi connector
AST M25/or
Número de producto 23062501
Área de estanqueidad 9 - 18 mm
Conos, IP54, con membrana de sellado abierta, elastómero termoplástico (TPE), para grosores de pared...
Combi connector
AST M40/or
Número de producto 23064001
Área de estanqueidad 17 - 30 mm
Conos, IP54, con membrana de sellado abierta, elastómero termoplástico (TPE), para grosores de pared...
Tapones
VST M25
Número de producto 23142501
Área de estanqueidad 9 - 16 mm
Tapones IP55, con membrana de sellado cerrada, elastómero termoplástico (TPE), para grosores de...

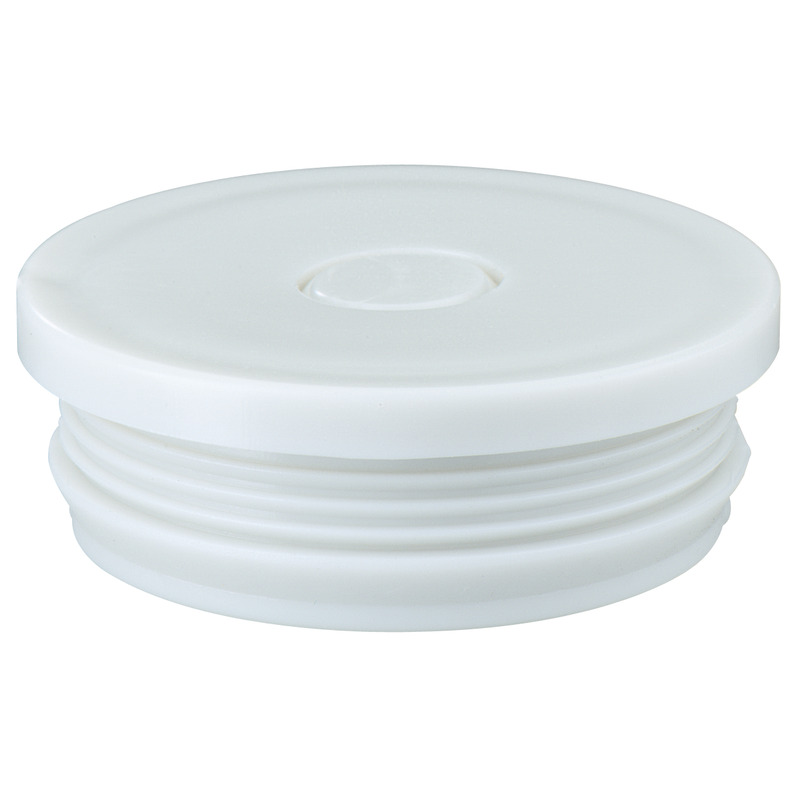

Tapones
VST M40
Número de producto 23144001
Área de estanqueidad 17 - 30 mm
Tapones IP55, con membrana de sellado cerrada, elastómero termoplástico (TPE), para grosores de...
Tapones
VST M25/or
Número de producto 23162501
Los tapones de cierre con membranas de junta cerrada se necesitan cuando se combinan DAL 1/ DAL 2...
Tapones
VST M40/or
Número de producto 23164001
Los tapones de cierre con membranas de junta cerrada se necesitan cuando se combinan DAL 1/ DAL 2...
Prensaestopa
KVR M25
Número de producto 24742501
Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm
PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, sin contratuerca, gris...
Prensaestopa
KVR M40
Número de producto 24744001
Área de estanqueidad 16 - 28 mm, Longitud de rosca 11 mm
PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, sin contratuerca, gris...
Anillo obturador
ADR M25
Número de producto 24902501
natural, diámetro interior 25 mm, diámetro exterior 30 mm, espesor 2...
Junta de estanqueidad para prensaestopas de rosca métrica, de polietileno

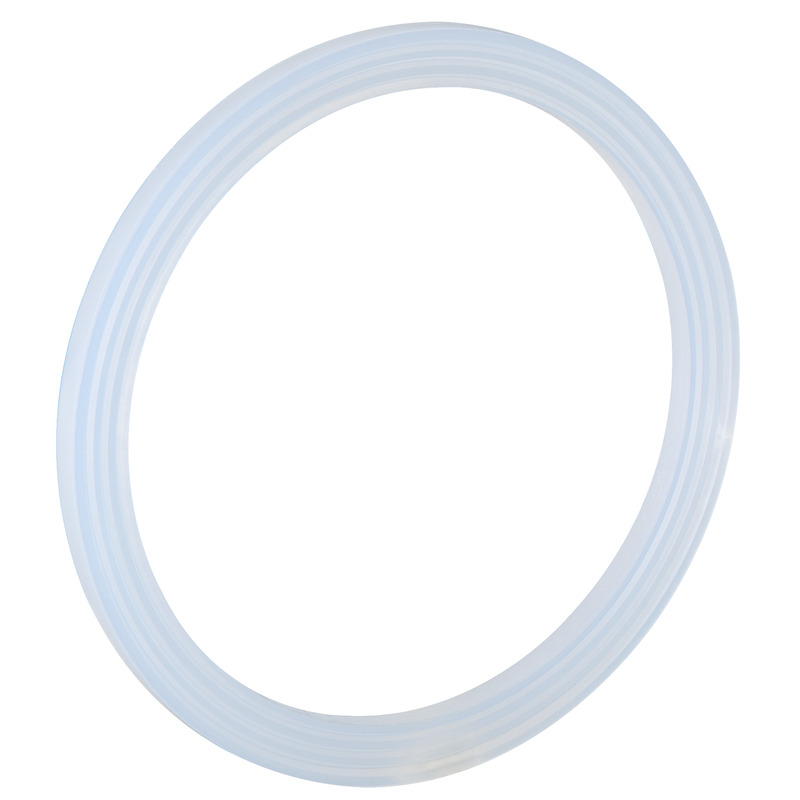

Anillo obturador
ADR M40
Número de producto 24904001
natural, diámetro interior 40 mm, diámetro exterior 45 mm, espesor 2...
Junta de estanqueidad para prensaestopas de rosca métrica, de polietileno
Conos de doble membrana
DMS M25/sw
Número de producto 26002501
Área de estanqueidad 9 - 17 mm
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

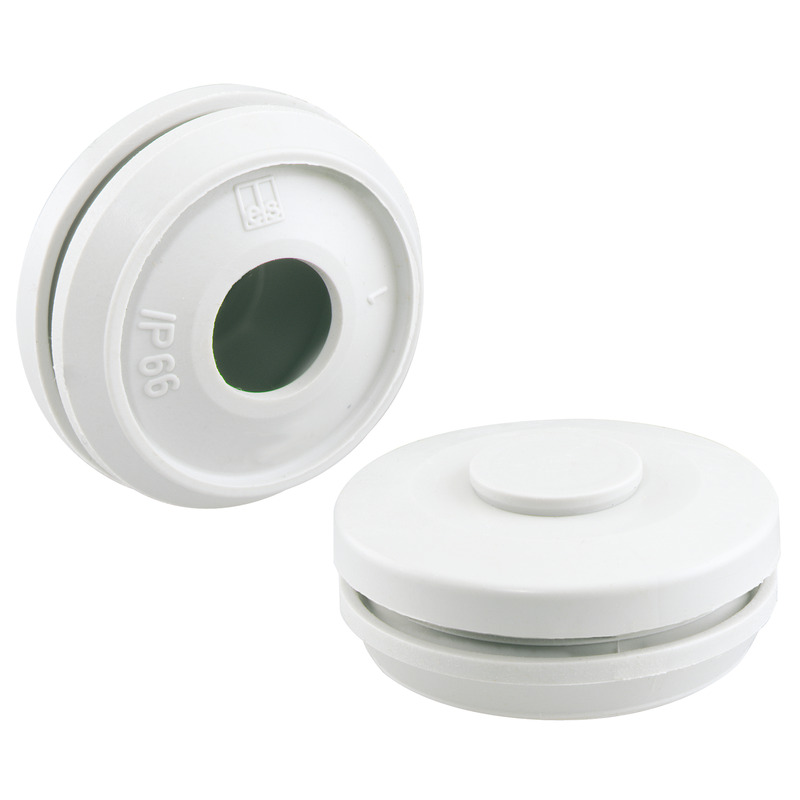

Conos de doble membrana
DMS M25/w
Número de producto 26012501
Área de estanqueidad 9 - 17 mm
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana
DMS M25
Número de producto 26042501
Área de estanqueidad 9 - 17 mm
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Racor para entrada con tubo
RST M25
Número de producto 28842501
para tubos con un diámetro exterior de 25 mm
Conducto conector para el alojamiento de tubos lisos con contratuerca, poliestireno, gris

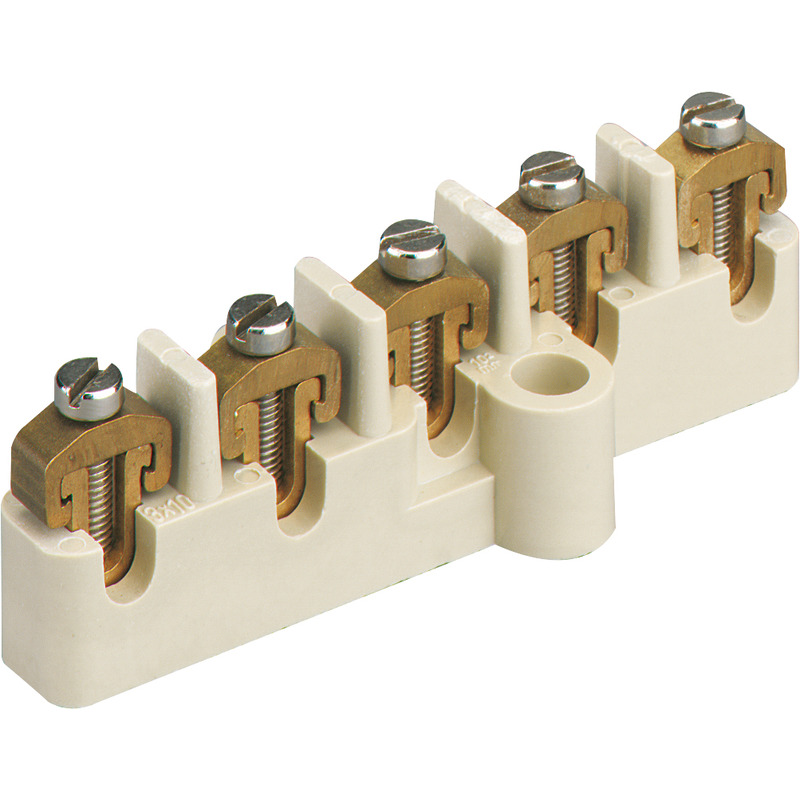

Bornero
