#87091001 | Dimensiones: 300 x 450 x 132 mm
Cajas de derivación

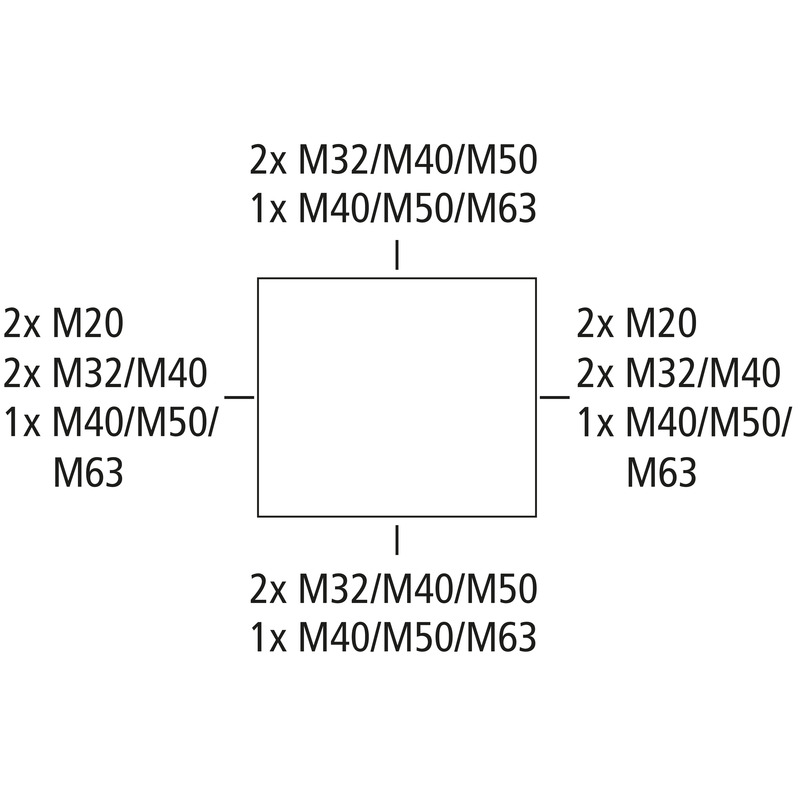

Cajas de derivación, con grado de protección IP54/IP65, Sección nominal 70 mm², Ui=690 V AC, Pretroquelados, M20/M32/M40/M50/M63, (16 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores
gris, sin borna
Incluye:
3 tapones roscados M63 con contratuerca IP54. Área de estanqueidad: 24 - 43 mm
| Tensión aislante de medición CA | 690 V |
|---|---|
| Calibre máx. del cable | 70 mm² |
| Clase de protección | II |
| Clase de protección | IP54/IP65 |
| UL Type Rating | sin datos |
| Color parte inferior | gris |
|---|---|
| Color parte superior | gris |
| Anchura | 300 mm |
|---|---|
| Longitud | 450 mm |
| Altura | 132 mm |
| Peso | 1.98 kg |
| Resistente a los rayos UV | no |
|---|---|
| sin halógenos | sí |
| Clasificación por inflamabilidad según UL94 | HB |
| Resistencia con hilo incandescente | 650 °C (EN 60695-2-11) |
| Modo de fijación | Montaje sobre la pared/el techo |
|---|---|
| Fuerza de golpe | IK07 |
| precintable | sí |
| Par de torsión del tornillo de la tapa | 1 Nm |
| Fijación | puntos de fijación interior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -25 °C |
| Temperatura ambiente máx. | 40 °C |
| Temperatura ambiente 24 h | 35 °C |
| Lugar de instalación | Zona interior |
| EAN | 4013902111190 |
|---|---|
| Clase ETIM | EC002600 |
| Número de tarifa aduanera | 85389099 |
| Cantidad de pedido mínima | 1 |
| Material parte inferior | Poliestireno |
|---|---|
| Material parte superior | Poliestireno |
| Material tornillo de la tapa | Poliamida, reforzada en fibra de vidrio |
| EAN / GTIN | 4013902111190 |
|---|---|
| Anchura | 0.465 m |
| Peso | 3.505 kg |
| Altura | 0.175 m |
| Cantidad | 1 pz |
| Profundidad | 0.32 m |
| EAN / GTIN | 4013902307968 |
|---|---|
| Anchura | 0.8 m |
| Peso | 228.3 kg |
| Altura | 1.89 m |
| Cantidad | 60 pz |
| Profundidad | 1.2 m |
