nuevo

#81002001 | Dimensiones: 152 x 152 x 80 mm

Cajas de derivación

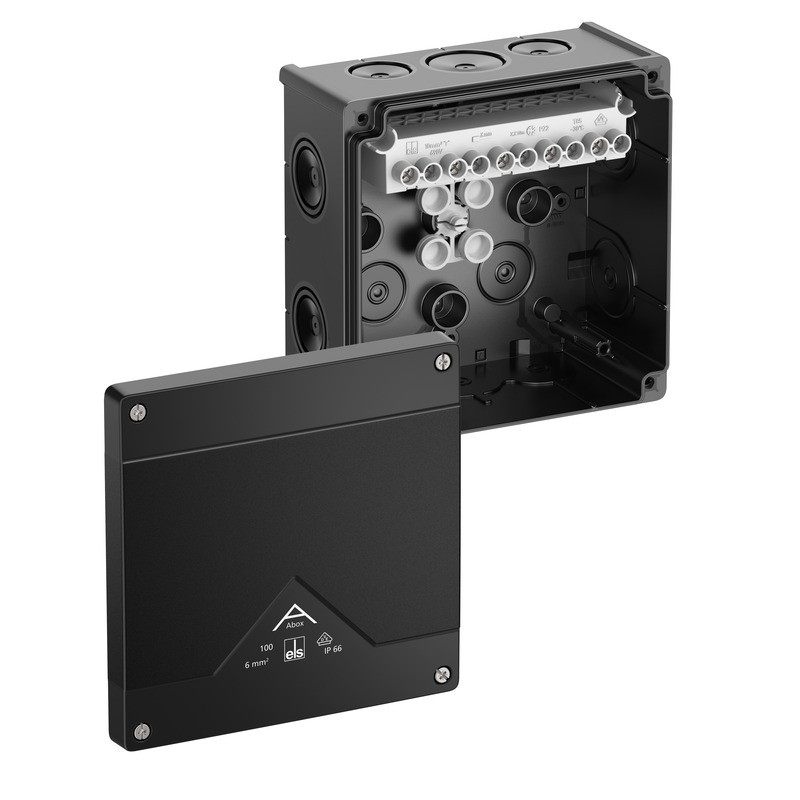

Abox 100-10²/sw

Cajas de derivación, con grado de protección IP66, Sección nominal 10 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), Entradas de membrana...

Variantes de color

Inicia sesión para ver el precio

Recordar producto

Descripción

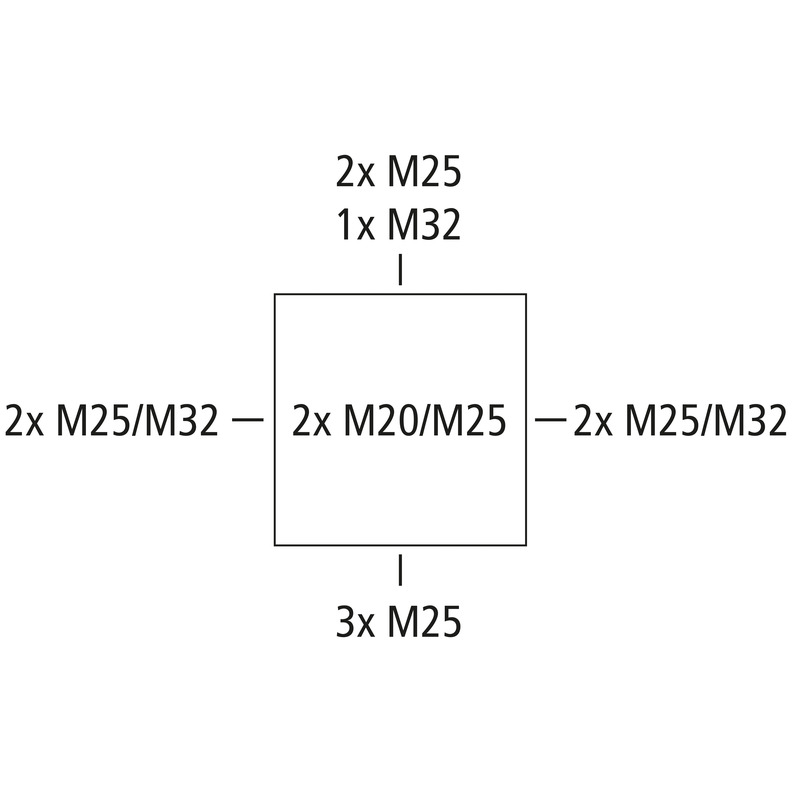

Cajas de derivación, con grado de protección IP66, Sección nominal 10 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), Entradas de membrana autosellante, M20/M25/M32, Área de estanqueidad 8 - 28 mm, (2 Lado posterior, 10 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores y en zonas exteriores protegidas

negro, U_i=690 V AC, I_n=57 Amperio, con bornas de tornillo elevadas, 5 polosde presión de sección nominal máx. según DIN EN 60998: 10 mm², secciones transversales de apriete por polo: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm², 2 x 16 mm² Cu rígido/flexible con puntera

Datos técnicos

Características eléctricas

Tensión aislante de medición CA	690 V
Tensión aislante de medición CC	690 V
Calibre mín. del cable	4 mm²
Calibre máx. del cable	10 mm²
Clase de protección	II
Clase de protección	IP66
Corriente de medición	57 Amperio
Tipo de borne	Borna roscado
Número de polos	5

Colores

Color parte inferior	negro
Color parte superior	negro

Dimensiones

Anchura	152 mm
Longitud	152 mm
Altura	80 mm
Longitud interior	139 mm
Ancho interior	140 mm
Altura interior	64 mm
Peso	0.415 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente	750 °C (EN 60695-2-11)

Características mecánicas

Para una zona de sellado mín.	8 mm
Para una zona de sellado máx.	28 mm
Fuerza de golpe	IK07
precintable	sí
Par de torsión del tornillo de la tapa	1.2 Nm
Modo de fijación	Montaje sobre la pared/el techo
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	55 °C
Temperatura ambiente 24 h	35 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902660636
Clase ETIM	EC002600
Número de tarifa aduanera	85369095
Cantidad de pedido mínima	1

Material

Material parte inferior	Polipropileno
Material parte superior	Polipropileno
Material entrada	Elastómero termoplástico
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable 1.4567 (V2A)

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)

Datos logísticos

Unidad

EAN / GTIN	4013902660636
Anchura	0.152 m
Peso	0.415 kg
Altura	0.08 m
Cantidad	1 pz
Profundidad	0.152 m

Embalaje de cartón

EAN / GTIN	4013902660643
Anchura	0.35 m
Peso	8.41 kg
Altura	0.425 m
Cantidad	20 pz
Profundidad	0.305 m

Palé

EAN / GTIN	4013902660650
Anchura	0.8 m
Peso	122.92 kg
Altura	0.982 m
Cantidad	240 pz
Profundidad	1.2 m

Descargas

Datos de planificación

Textos de licitación

Datos CAD

Accesorios

PrensaestopaKVR M20-MGM/sw

Prensaestopa

KVR M20-MGM/sw

Número de producto 22702001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, negra...

PrensaestopaKVR M25-MGM/sw

Prensaestopa

KVR M25-MGM/sw

Número de producto 22702501

Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, negra...

PrensaestopaKVR M32-MGM/sw

Prensaestopa

KVR M32-MGM/sw

Número de producto 22703201

Área de estanqueidad 11 - 21 mm, Longitud de rosca 11 mm

PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, negra...

Conos de doble membranaDMS M20/sw

Conos de doble membrana

DMS M20/sw

Número de producto 26002001

Área de estanqueidad 7 - 13 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Conos de doble membranaDMS M25/sw

Conos de doble membrana

DMS M25/sw

Número de producto 26002501

Área de estanqueidad 9 - 17 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Conos de doble membranaDMS M32/sw

Conos de doble membrana

DMS M32/sw

Número de producto 26003201

Área de estanqueidad 13 - 21 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Juego de precintadoAbox PST 025-100

Juego de precintado

Abox PST 025-100

Número de producto 89500101

Juego con dos tapas precintadas y tornillos

Juego para el precintado posterior de las cajas de derivación, para Abox 025/040/060/100 a partir de...

Placa de montajeAbox MPI 100

Placa de montaje

Abox MPI 100

Número de producto 89511001

para Abox / Abox Pro 100

Placas de montaje de material aislante revestido de melamina, grosor 2,5 mm, gris incl. tornillos de...

Carríl DINAbox 100 NS35

Carríl DIN

Abox 100 NS35

Número de producto 89531001

para Abox / Abox Pro 100

Carril estándar según la norma EN 60715, 35 x 7,5 mm, incl. tornillos de fijación. Para montaje en...

Soporte para bornasAbox 100 KH 221 6²

Soporte para bornas

Abox 100 KH 221 6²

Número de producto 89600501

para el montaje fijo y en alto de hasta 6 bornes Wago 221-613 en cajas...

Soporte de bornas incl. material de sujeción para el montaje de instalaciones y bornes Wago en cajas...

Soporte para bornasAbox 100 KH 2006 6²

Soporte para bornas

Abox 100 KH 2006 6²

Número de producto 89600601

Soporte de bornes con carril estándar NS35 para el montaje de bornes...

Soporte de bornas incl. material de sujeción para el montaje de instalaciones y bornes Wago en cajas...

BorneroAbox 100 KLS-10²

Bornero

Abox 100 KLS-10²

Número de producto 89641001

bornes roscados en alto para Abox/Abox Pro 100, 5 polos - 10², I_n = 57...

Bornero según DIN EN 60998 (VDE 0613), U_i=690V. Para montaje en cajas de derivación Abox / Abox Pro...

Juego de fijación de mástil/tuboMABF 100-1

Juego de fijación de mástil/tubo

MABF 100-1

Número de producto 89602001

para cajas de derivación Abox/Abox Pro a partir de 2024 de los tipos...

Juego de sujeción del mástil/tubo de acero inoxidable V2A con tornillos de sujeción y cierre rápido,...

Fijación para bandejas portacablesKTB 1-100 nuevo

Fijación para bandejas portacables

KTB 1-100

Número de producto 89602901

Elemento de fijación para el montaje de cajas en sistemas de soporte de cables con orificio ranurado...

Productos similares

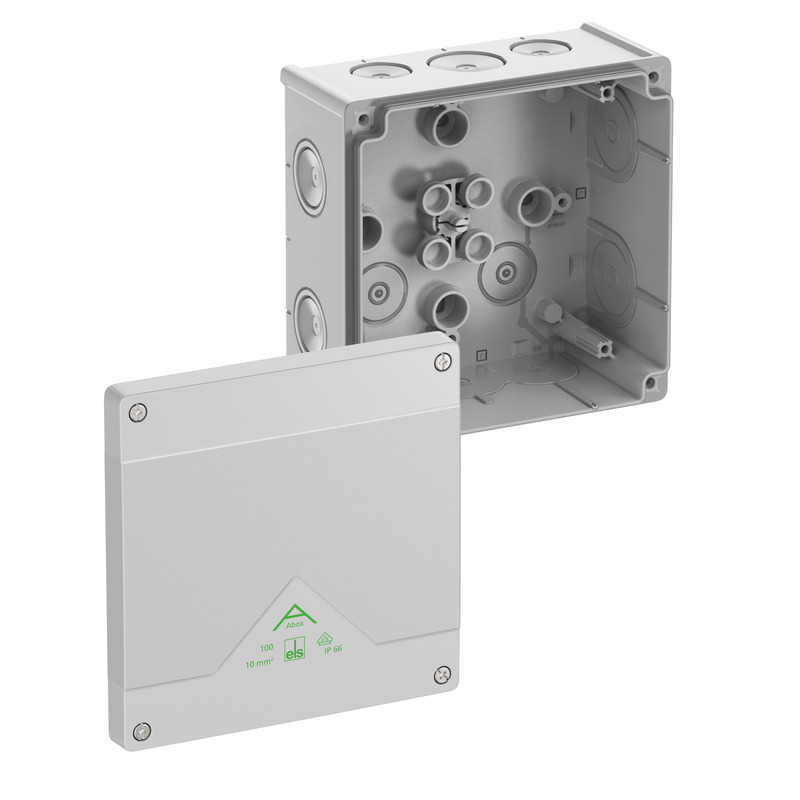

Cajas de derivaciónAbox 100-L

Cajas de derivación

Abox 100-L

Número de producto 81040001

gris, U_i=1000 V AC, sin borna

Cajas de derivación, con grado de protección IP66, Sección nominal 10 mm², Certificado según VDE...

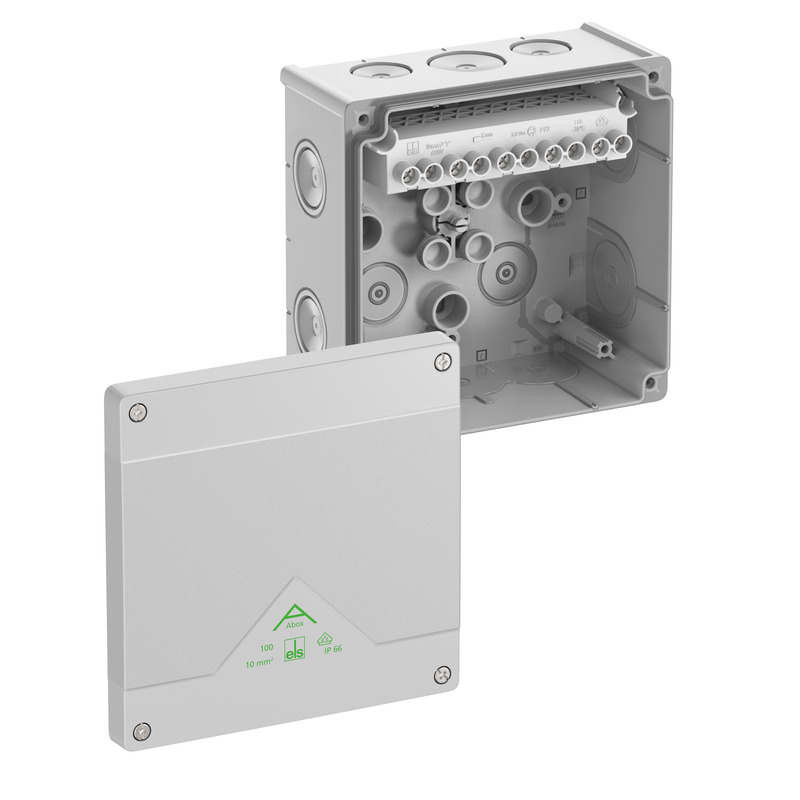

Cajas de derivaciónAbox 100-10²

Cajas de derivación

Abox 100-10²

Número de producto 81042001

gris, U_i=690 V AC, I_n=57 Amperio, con bornas roscadas elevadas, 5...

Cajas de derivación, con grado de protección IP66, Sección nominal 10 mm², Certificado según VDE...

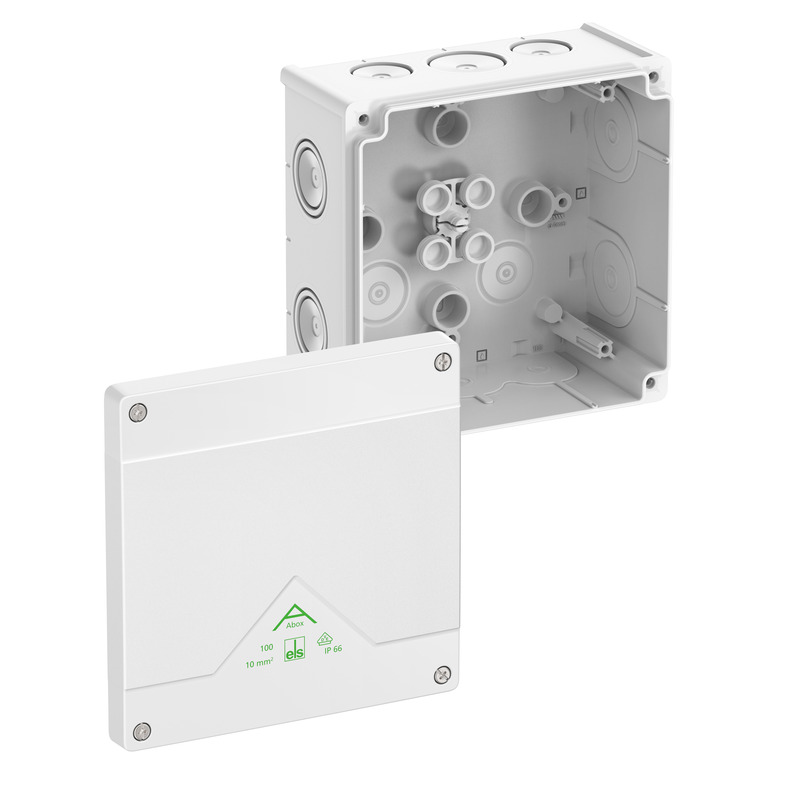

Cajas de derivaciónAbox 100-L/w

Cajas de derivación

Abox 100-L/w

Número de producto 81010001

blanco, U_i=1000 V AC, sin borna

Cajas de derivación, con grado de protección IP66, Sección nominal 10 mm², Certificado según VDE...

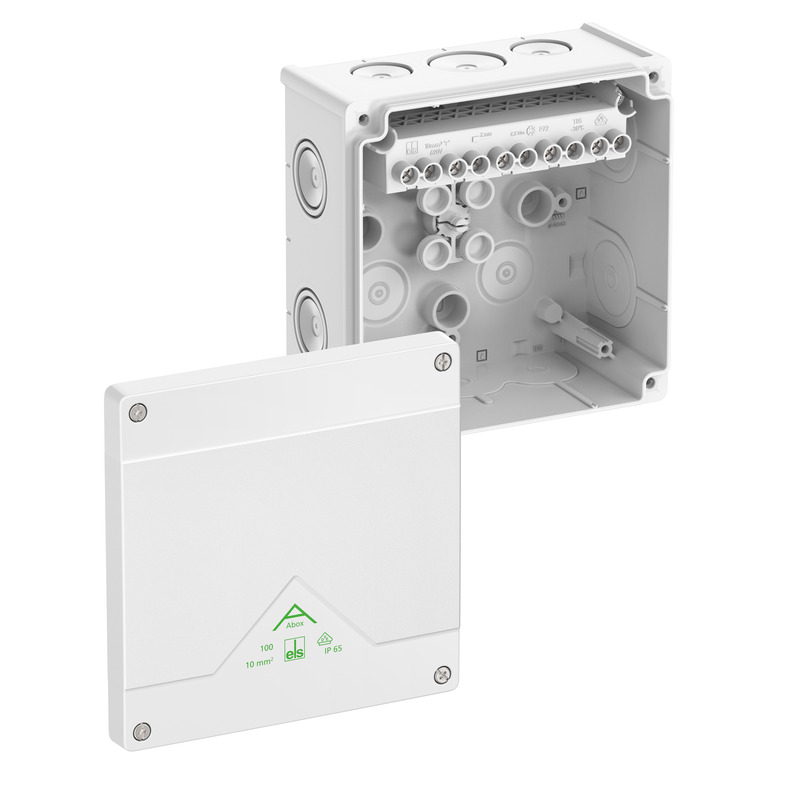

Cajas de derivaciónAbox 100-10²/w

Cajas de derivación

Abox 100-10²/w

Número de producto 81012001

blanco, U_i=690 V AC, I_n=57 Amperio, con bornas roscadas elevadas, 5...

Cajas de derivación, con grado de protección IP66, Sección nominal 10 mm², Certificado según VDE...

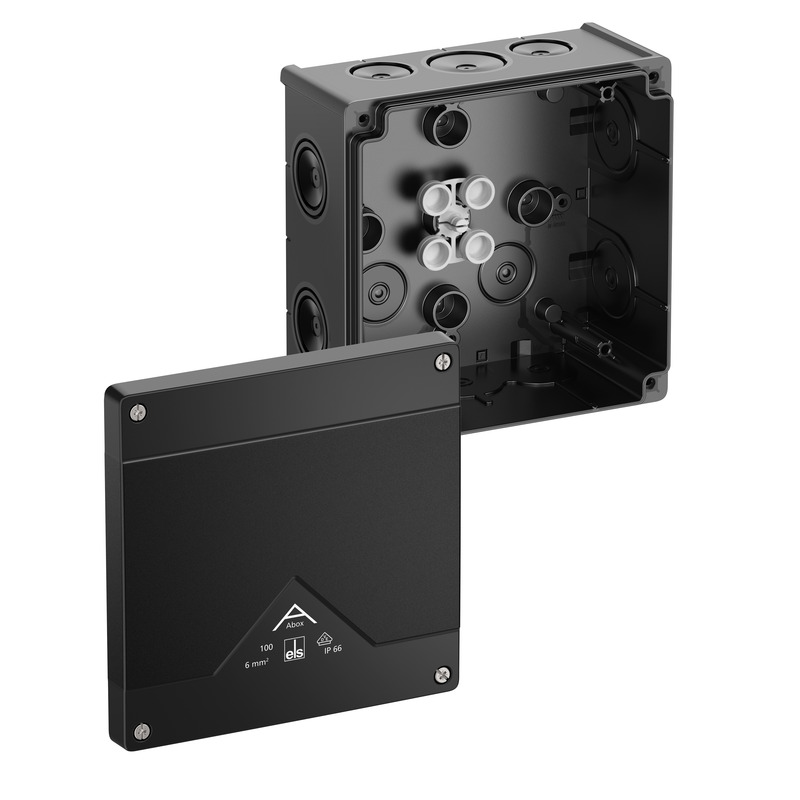

Cajas de derivaciónAbox 100-L/sw nuevo
