#81012001 | Dimensiones: 152 x 152 x 80 mm

Cajas de derivación

Abox 100-10²/w

Cajas de derivación, con grado de protección IP66, Sección nominal 10 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), Entradas de membrana...

Variantes de color

Personalizar

Inicia sesión para ver el precio

Recordar producto

Descripción

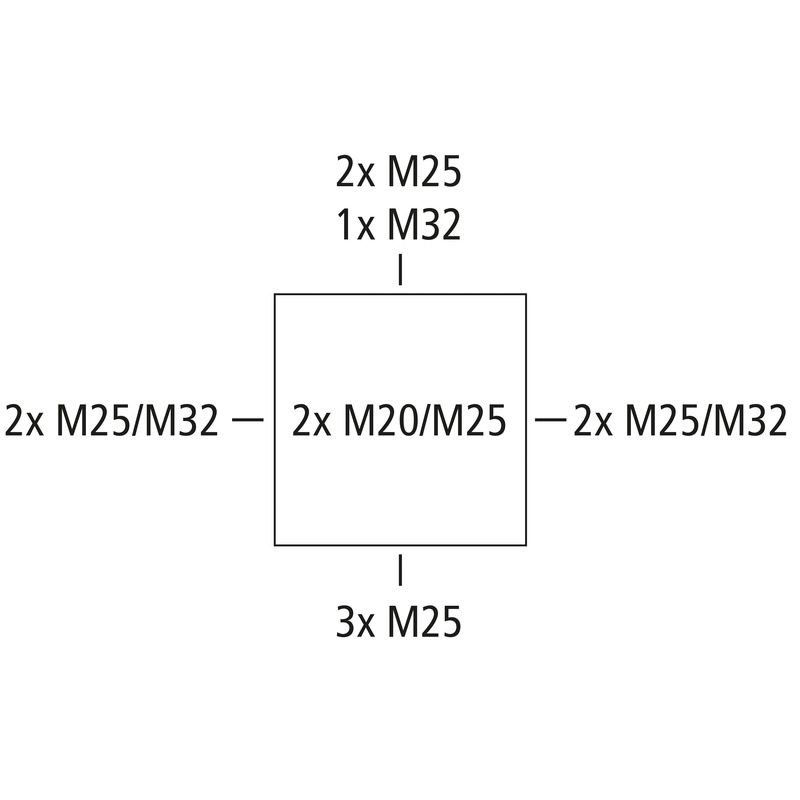

Cajas de derivación, con grado de protección IP66, Sección nominal 10 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), Entradas de membrana autosellante, M20/M25/M32, Área de estanqueidad 8 - 28 mm, (2 Lado posterior, 10 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores y en zonas exteriores protegidas

blanco, U_i=690 V AC, I_n=57 Amperio, con bornas roscadas elevadas, 5 polos de presión de sección nominal máx. según DIN EN 60998: 10 mm², secciones transversales de apriete por polo: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm², 2 x 16 mm² Cu rígido/flexible con puntera

Datos técnicos

Características eléctricas

Tensión aislante de medición CA	690 V
Tensión aislante de medición CC	690 V
Calibre mín. del cable	4 mm²
Calibre máx. del cable	10 mm²
Clase de protección	II
Clase de protección	IP66
Corriente de medición	57 Amperio
Tipo de borne	Borna roscado
Número de polos	5

Colores

Color parte inferior	blanco
Color parte superior	blanco

Dimensiones

Anchura	152 mm
Longitud	152 mm
Altura	80 mm
Longitud interior	139 mm
Ancho interior	140 mm
Altura interior	64 mm
Peso	0.414 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente	750 °C (EN 60695-2-11)

Características mecánicas

Para una zona de sellado mín.	8 mm
Para una zona de sellado máx.	28 mm
Fuerza de golpe	IK07
precintable	sí
Par de torsión del tornillo de la tapa	1.2 Nm
Modo de fijación	Montaje sobre la pared/el techo
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	55 °C
Temperatura ambiente 24 h	35 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902660575
Clase ETIM	EC002600
Número de tarifa aduanera	85369095
Cantidad de pedido mínima	1

Material

Material parte inferior	Polipropileno
Material parte superior	Polipropileno
Material entrada	Elastómero termoplástico
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable 1.4567 (V2A)

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)

Datos logísticos

Unidad

EAN / GTIN	4013902660575
Anchura	0.152 m
Peso	0.414 kg
Altura	0.08 m
Cantidad	1 pz
Profundidad	0.152 m

Embalaje de cartón

EAN / GTIN	4013902660582
Anchura	0.35 m
Peso	8.41 kg
Altura	0.425 m
Cantidad	20 pz
Profundidad	0.305 m

Palé

EAN / GTIN	4013902660599
Anchura	0.8 m
Peso	122.92 kg
Altura	0.982 m
Cantidad	240 pz
Profundidad	1.2 m

Descargas

Datos de planificación

Textos de licitación

Datos CAD

Accesorios

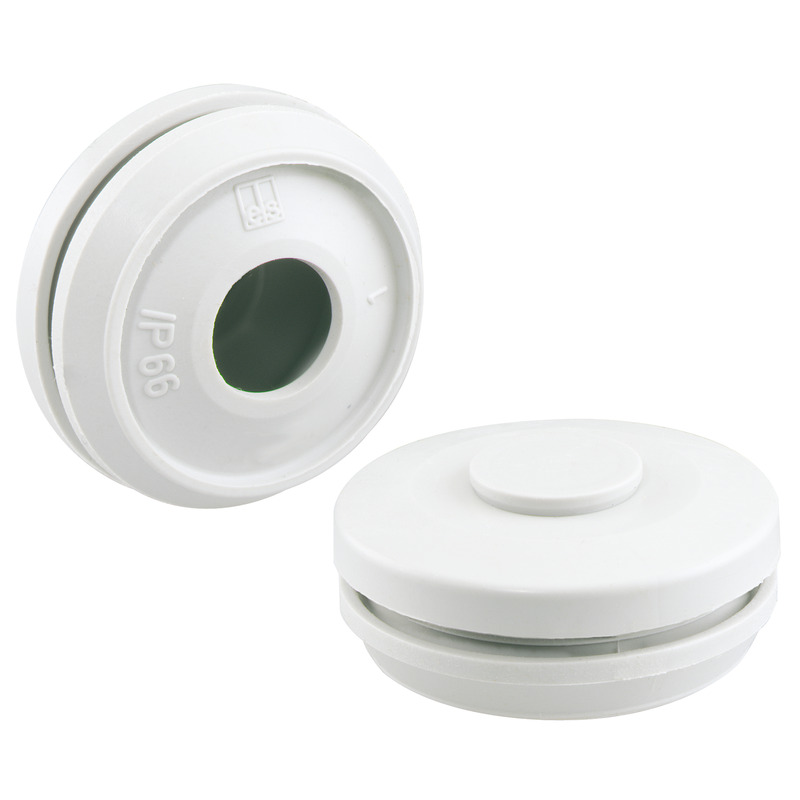

Conos de doble membranaDMS M20/w
