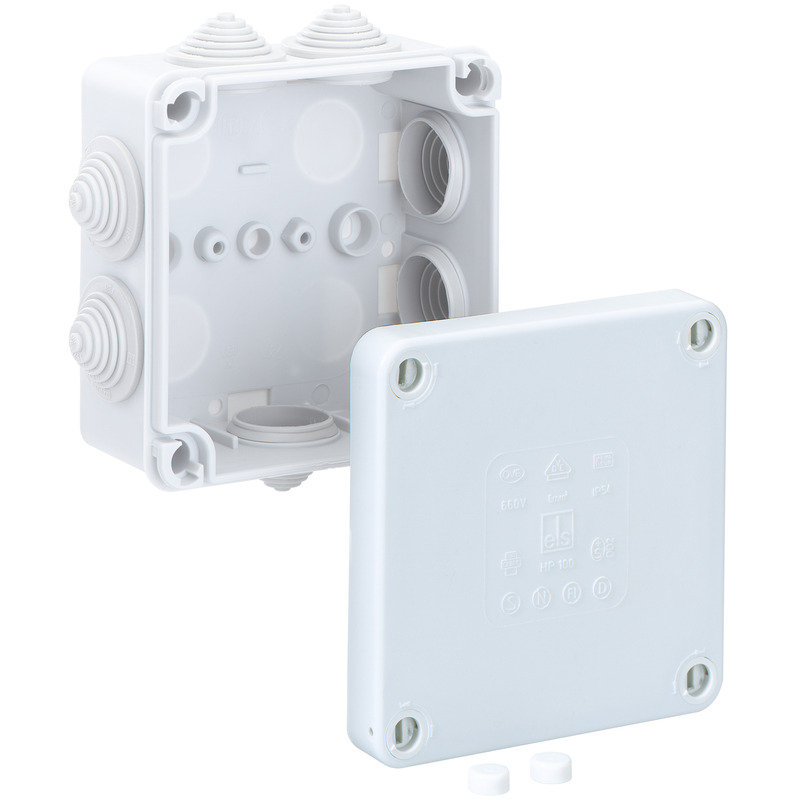

#32690001 | Dimensiones: 113 x 113 x 58 mm
Cajas de derivación

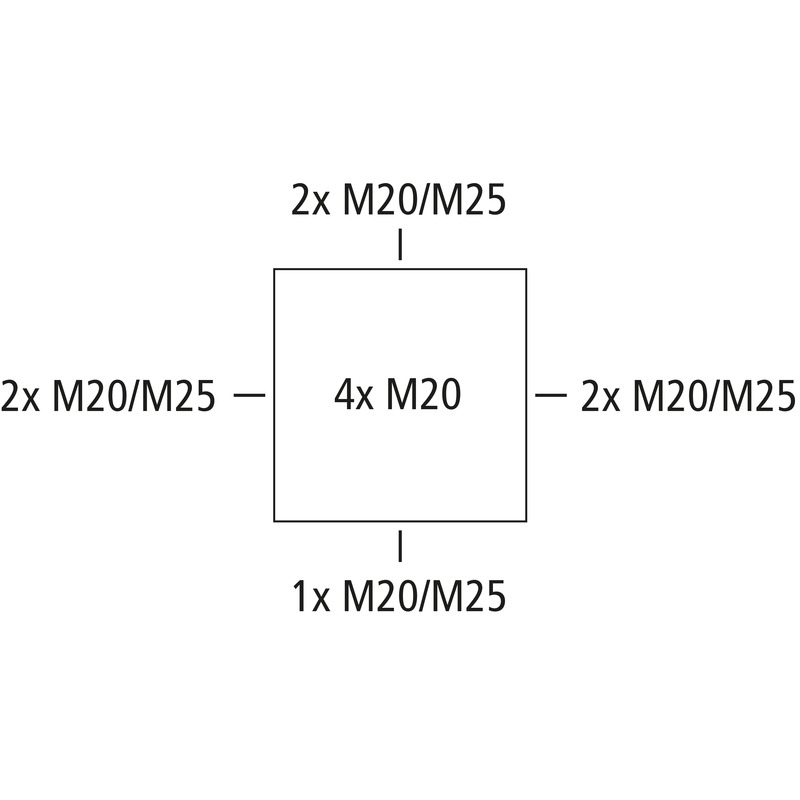

Cajas de derivación, con grado de protección IP55, Sección nominal 6 mm², Ui=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Cono escalonado, M20/M25, Área de estanqueidad 5 - 21 mm, (4 Lado posterior, 7 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores
gris, sin borna
| Tensión aislante de medición CA | 690 V |
|---|---|
| Calibre máx. del cable | 6 mm² |
| Clase de protección | II |
| Clase de protección | IP55 |
| UL Type Rating | sin datos |
| Color parte inferior | gris |
|---|---|
| Color parte superior | gris |
| Anchura | 113 mm |
|---|---|
| Longitud | 113 mm |
| Altura | 58 mm |
| Longitud interior | 103.5 mm |
| Ancho interior | 103.5 mm |
| Altura interior | 52 mm |
| Peso | 0.135 kg |
| Resistente a los rayos UV | no |
|---|---|
| sin halógenos | no |
| Resistencia con hilo incandescente | 650 °C (EN 60695-2-11) |
| Para una zona de sellado mín. | 5 mm |
|---|---|
| Para una zona de sellado máx. | 21 mm |
| Modo de fijación | Montaje sobre la pared/el techo |
| Fuerza de golpe | IK07 |
| precintable | no |
| Fijación | puntos de fijación interior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -25 °C |
| Temperatura ambiente máx. | 40 °C |
| Temperatura ambiente 24 h | 35 °C |
| Lugar de instalación | Zona interior |
| EAN | 4013902020195 |
|---|---|
| Clase ETIM | EC002600 |
| Número de tarifa aduanera | 85389099 |
| Cantidad de pedido mínima | 20 |
| Material parte inferior | Polipropileno |
|---|---|
| Material parte superior | Polipropileno |
| Marca de conformidad | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902339525 |
|---|---|
| Anchura | 0.437 m |
| Peso | 3.085 kg |
| Altura | 0.212 m |
| Cantidad | 20 pz |
| Profundidad | 0.317 m |
| EAN / GTIN | 4013902339532 |
|---|---|
| Anchura | 0.8 m |
| Peso | 166.08 kg |
| Altura | 1.85 m |
| Cantidad | 960 pz |
| Profundidad | 1.2 m |
| EAN / GTIN | 4013902020195 |
|---|---|
| Anchura | 0.113 m |
| Peso | 0.135 kg |
| Altura | 0.058 m |
| Cantidad | 1 pz |
| Profundidad | 0.113 m |
Textos de licitación
(32690001.TXT 833 B)
Inicia sesión para descargar textos de licitación.
Datos CAD
(Descargar 3D-CAD-Data)
Inicia sesión para descargar textos de licitación.
Cono escalonado
SNI M20
Número de producto 21642001
Área de estanqueidad 5 - 16 mm
Cono escalonado, IP55, con membrana de sellado cerrada, recortable en varias etapas, elastómero...
Cono escalonado
SNI M25
Número de producto 21642501
Área de estanqueidad 5 - 21 mm
Cono escalonado, IP55, con membrana de sellado cerrada, recortable en varias etapas, elastómero...
Prensaestopa
KVR M20-MGM
Número de producto 22742001
Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm
PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...
Prensaestopa
KVR M20-GDB/MGM
Número de producto 22742101
Área de estanqueidad 7 - 14 mm, Longitud de rosca 9 mm
PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...
Prensaestopa
KVR M25-MGM
Número de producto 22742501
Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm
PRENSAESTOPAS, IP68/IP69*, con soporte antitracción, poliamida, M_ x 1,5 mm, con contratuerca, gris...
Conos de doble membrana
DMS M20/w
Número de producto 26012001
Área de estanqueidad 7 - 13 mm
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana
DMS M25/w
Número de producto 26012501
Área de estanqueidad 9 - 17 mm
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana
DMS M20
Número de producto 26042001
Área de estanqueidad 7 - 13 mm
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana
DMS M25
Número de producto 26042501
Área de estanqueidad 9 - 17 mm
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Tapón de ventilación
BST M20/sw
Número de producto 26202001
Negro
Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...
Tapón de ventilación
BST M20
Número de producto 26242001
Gris
Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...

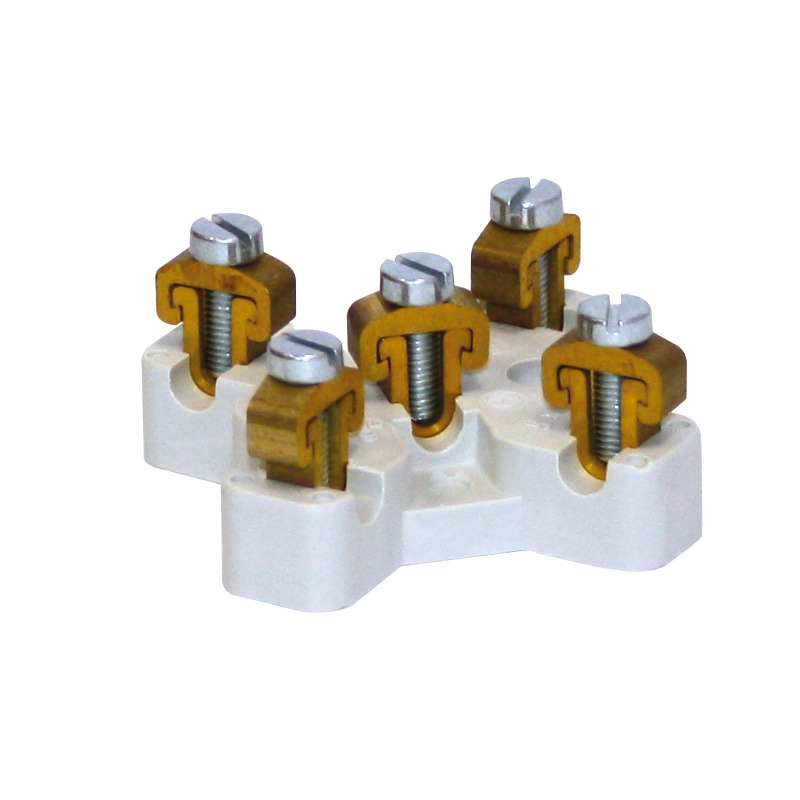

Bornero
